Замена кабеля оптического привода MacBook Core 2 Duo
Этот кабель соединяет оптический привод с платой логики.
Шаг 1

Используйте монету или лопатку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.
Шаг 2

Поднимите батарею и извлеките её из компьютера.
Шаг 3

Вывинтите три равномерно расположенных винта Phillips 000 с задней стенки отсека для батареи.
Винты зафиксированы в металлической крышке памяти, поэтому вы не потеряете их.
Использование гибкого удлинителя, продаваемого iFixit, поможет при выполнении этого шага.
Шаг 4

Возьмитесь за правый край L-образной крышки отсека памяти и потяните её к себе, чтобы она освободилась от отверстия отсека батареи.
Поднимите крышку отсека памяти и извлеките её из компьютера.
Шаг 5

Удалите следующие 3 винта:
Один винт Phillips #00 длиной 11 мм в середине нижнего корпуса. (Головка: диаметр 5 мм x толщина 0,75 мм)
Два винта Phillips #00 длиной 14,5 мм (Головка: диаметр 5 мм x толщина 0,75 мм)
Если винты застряли в корпусе, можно использовать намагниченную отвертку, чтобы извлечь их.
Короткий из трёх винтов устанавливается в середине нижнего корпуса.
Шаг 6

Будьте особенно осторожны с этими винтами — они легко срезаются!
Можно использовать гибкий удлинитель, чтобы уменьшить риск срезания.
Удалите следующие 3 винта с задней стенки отсека для батареи:
Один винт Phillips #0 длиной 3 мм. (Головка: диаметр 2,75 мм)
Два винта Phillips #0 длиной 4 мм по бокам. (Головка: диаметр 2,75 мм)
Шаг 7

Удалите два винта Phillips по обеим сторонам правой стенки отсека батареи (не те, что ближе всего к разъёму батареи).
Два винта Phillips #000 длиной 6,25 мм. (Головка: диаметр 4 мм x толщина 0,5 мм)
Шаг 8

Удалите четыре указанных винта Phillips с передней стенки отсека батареи. При работе слева направо удалите 2-й, 4-й, 7-й и 9-й винты.
Четыре винта Phillips #000 длиной 3,25 мм. (Головка: диаметр 4 мм x толщина 4 мм)
Шаг 9

Удалите следующие 4 винта с задней части компьютера:
Два винта Phillips #00 длиной 11 мм со стержнем (диаметр стержня 2,2 мм x длина 2 мм). (Головка: диаметр 3,2 мм x толщина 0,5 мм)
Два винта Phillips #00 длиной 7,25 мм со стержнем (диаметр стержня 2 мм x длина 3,75 мм). (Головка: диаметр 3,2 мм x толщина 0,5 мм)
При сборке два более длинных винта устанавливаются внутри, а два более коротких — снаружи.
Шаг 10

Удалите два винта Phillips с правой стороны компьютера у оптического привода:
Два винта Phillips #00 длиной 5,2 мм со стержнем (диаметр стержня 2,3 мм x длина 3,25 мм). (Головка: диаметр 3,2 мм x толщина 0,5 мм)
Нет необходимости снимать аналогичные винты на стороне с портами (слева).
Шаг 11

К верхней части корпуса подключён шлейф трекпада и клавиатуры к плате логики, поэтому пока не отрывайте верхнюю часть корпуса полностью.
Используйте пластиковый инструмент для открывания, просроченную пластиковую карточку или другую карту аналогичной толщины, чтобы поддеть верхнюю часть корпуса, начиная с верхнего левого угла и продвигаясь к передней части компьютера.
Верхняя часть корпуса может застрять в месте соединения над передним краем оптического привода. Если это произойдёт, сначала освободите все остальные стороны, затем тяните вверх верхнюю часть корпуса по обе стороны от отверстия оптического привода. Здесь также может помочь вставка пластиковой карты или медиатор.
Если вы поставите основание MacBook на торец для лучшего обзора, вы можете сместить четыре серые пластиковые защёлки, удерживающие правую сторону верхней части корпуса. Не паникуйте. Они входят в пазы в верхней правой кромке нижней рамы, над передним краем оптического привода.
При сборке убедитесь, что защёлки справа, над оптическим приводом, плотно защёлкнулись. Они отличаются от защёлок слева и обычно требуют немного более сильного давления для фиксации.
Шаг 12


Держа верхнюю часть корпуса приподнятой, потяните вверх чёрную язычок на разъёме серебристого шлейфа, чтобы отсоединить его от гнезда на плате логики.
Если язычка нет, можно аккуратно поддеть разъём лопаткой, чтобы вынуть его из гнезда на плате логики. Этот разъём высокий, поэтому поддёргивайте строго вверх.
Если вы случайно повредите шлейф верхней части корпуса при его снятии, мы продаём шлейф отдельно и у нас есть руководство, которое облегчает его замену.
Пока верхняя часть корпуса снята, можно удалить пыль, волосы и т.п. Лучше использовать баллончик со сжатым воздухом, но если вы используете кисть, убедитесь, что щетина изготовлена из материала (обычно натуральный волос), который не накапливает статическое электричество, способное повредить электронику.
При сборке в пазы вдоль верхней части рамы перед оптическим приводом устанавливаются 4 серые пластиковые защёлки (см. вторую и третью фотографии). Эти защёлки должны быть установлены в свои пазы, чтобы соответствующие язычки на нижней стороне правой части верхнего корпуса защёлкнулись в них.
Шаг 13

Возьмитесь за белую пластиковую петлю, прикреплённую к жёсткому диску, и потяните её влево, чтобы извлечь жёсткий диск из компьютера.
Шаг 14

Удалите два винта Phillips с боковой стороны оптического привода.
Два винта Phillips #000 длиной 3,25 мм (головка: диаметр 4 мм x толщина 0,3 мм)
Шаг 15

Отсоедините оранжевый разъём ленточного кабеля оптического привода от логической платы, поддев его и поднимая прямо вверх пальцем или лопаткой.
Шаг 16

Отсоедините только что обнаруженный разъём кабеля данных дисплея от логической платы, потянув его вверх за чёрную тягловую вкладку.
Если на верхней части разъёма нет тягловой вкладки, полезно использовать лопатку для отсоединения этого разъёма.
Шаг 17

Отсоедините только что обнаруженный разъём кабеля жёсткого диска от логической платы, потянув его вверх за чёрную вкладку.
При повторном подключении разъёма кабеля жёсткого диска к логической плате убедитесь, что разъём проложен под кабелями правого динамика и микрофона, иначе разъём не сядет заподлицо с логической платой и не сможет полностью войти в свою розетку на плате.
Шаг 18

Отделите фольгированную ленту между вентилятором и оптическим приводом. Поднимите ленту со стороны вентилятора, оставив её прикреплённой к оптическому приводу.
При сборке обязательно пропустите кабели под лентой до её закрепления.
Если клей на этой фольгированной ленте больше не держит, можно зафиксировать её обычной клейкой лентой, но не закрывайте воздухозабор вентилятора.
Шаг 19

Поднимите кабель данных дисплея вдоль кромки оптического привода, чтобы открыть вид на серебристый винт с крестообразной шлицем Phillips.
Шаг 20

Удалите винт Phillips #00 длиной 2 мм, фиксирующий задний угол оптического привода.
При повторной установке этого винта убедитесь, что никакие близлежащие кабели не зажаты под головкой винта.
Серебристая оплётка Bluetooth-кабеля может перекрывать винт. В таком случае аккуратно отведите её в сторону. Возможно, потребуется снять винт, удерживающий заземляющие щёчки для двух близлежащих кабелей, прежде чем вы сможете достаточно отвести Bluetooth-кабель. В ранних моделях этот винт имеет длину 7 мм, а в моделях Santa Rosa/Penryn и 2009 года он может быть 4,2 мм.
Шаг 21

Поднимите плату антенны Bluetooth с переднего края оптического привода.
Шаг 22

Выведите кабель жёсткого диска из-под зажимов вдоль ближней стороны оптического привода.
При сборке повторно проложите кабель под этими зажимами.
Шаг 23

Поднимите боковую сторону оптического привода, ближайшую к вам, затем сдвиньте привод в вашу сторону и выньте его вверх из компьютера.
Следуйте этим шагам при повторной установке оптического привода:
Сначала задвиньте его сторону, ближайшую к задней части MacBook, под кромку задней рамки слева от шарнира, одновременно задвинув монтажную лапку оптического привода в его верхнем левом углу под кабели в этом месте.
Опустите привод частично в нижний корпус. Держите кабель жёсткого диска подальше от отсека оптического привода.
Перед окончательным опусканием привода используйте лопатку, чтобы сдвинуть вперёд (в направлении передней части привода) отверстие для винта в монтажной лапке привода.
Сдвиньте вперёд ползунок, который проходит вдоль дальней стороны привода, чтобы вставить его конец в небольшой канал в раме нижнего корпуса. Это поможет удержать привод на месте.
Если при сдвиге ползунка вперёд отверстие для винта в монтажной лапке привода не совпадает с резьбовой латунной втулкой в нижнем корпусе, передний конец ползунка не полностью вошёл в канал рамы. Продолжайте попытки, но если ползунок не хочет двигаться дальше вправо, снимите привод и проверьте, не изогнут ли конец ползунка.
Если передний конец ползунка не изогнут, он может быть слегка слишком длинным. Используйте тонкие кусачки, чтобы отрезать узкую часть конца ползунка. Оптический привод при этом по-прежнему будет надёжно удерживаться на месте.
Шаг 24

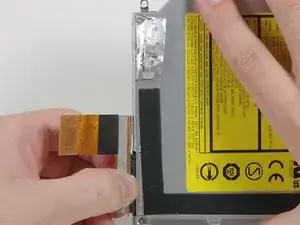

Подденьте чёрную ленту, частично закрывающую оранжевый кабель оптического привода.
Шаг 25

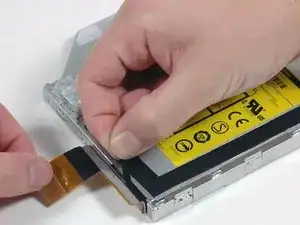

Отсоедините оранжевый кабель от оптического привода.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
