Замена левого крепления петли MacBook Core 2 Duo

Используйте монету или лопатку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите аккумулятор и извлеките его из компьютера.

Выверните три равномерно расположенных винта Phillips 000 с задней стенки отсека аккумулятора.

Винты закреплены на металлической крышке оперативной памяти, поэтому вы не потеряете их.

Использование гибкого удлинителя, продаваемого iFixit, поможет на этом шаге.

Возьмитесь за правый край L-образной крышки оперативной памяти и потяните её на себя, чтобы она освободила отверстие отсека аккумулятора.

Поднимите крышку оперативной памяти и извлеките её из компьютера.

Удалите следующие 3 винта:

Один винт Phillips #00 длиной 11 мм в середине нижнего корпуса. (Головка: диаметр 5 мм x толщина .75 мм)

Два винта Phillips #00 длиной 14,5 мм (Головка: диаметр 5 мм x толщина .75 мм)

Если винты застряли в корпусе, можно использовать намагниченную отвертку, чтобы вытащить их.

Короткий из трёх винтов устанавливается в середину нижнего корпуса.

Будьте особенно осторожны с этими винтами — они легко сорвутся!

Вы можете использовать гибкий удлинитель, чтобы минимизировать риск срыва.

Удалите следующие 3 винта с задней стенки отсека аккумулятора:

Один винт Phillips #0 длиной 3 мм. (Головка: диаметр 2.75 мм)

Два винта Phillips #0 длиной 4 мм по обеим сторонам. (Головка: диаметр 2.75 мм)

Снимите два винта Phillips с обеих сторон правой стенки отсека аккумулятора (не те, что ближайшие к разъёму аккумулятора).

Два винта Phillips #000 длиной 6.25 мм. (Головка: диаметр 4 мм x толщина .5 мм)

Удалите четыре указанных винта Phillips с передней стенки отсека аккумулятора. Работая слева, снимите 2-й, 4-й, 7-й и 9-й винты.

Четыре винта Phillips #000 длиной 3.25 мм. (Головка: диаметр 4 мм x толщина 4 мм)

Удалите следующие 4 винта с задней части компьютера:

Два винта Phillips #00 длиной 11 мм, с цилиндрической частью (стержень 2.2 мм диам. x 2 мм длины) (Головка: диаметр 3.2 мм x толщина .5 мм)

Два винта Phillips #00 длиной 7.25 мм, с цилиндрической частью (стержень 2 мм диам. x 3.75 мм длины) (Головка: диаметр 3.2 мм x толщина .5 мм)

При сборке два более длинных винта устанавливаются внутри, а два более коротких — снаружи.

Снимите два винта Phillips с правой стороны корпуса, на стороне оптического привода:

Два винта Phillips #00 длиной 5.2 мм, с цилиндрической частью (стержень 2.3 мм диам. x 3.25 мм длины) (Головка: диаметр 3.2 мм x толщина .5 мм)

Снимать аналогичные винты на стороне портов (левая сторона) необязательно.

К верхней части корпуса прикреплены ленты трекпада и клавиатуры к логической плате, поэтому пока не тяните верхнюю часть корпуса полностью.

Используйте пластиковый инструмент для раскрытия, старую пластиковую карту или аналогичную по толщине карточку, чтобы приподнять верхнюю часть корпуса, начиная с верхнего левого угла и продвигаясь по периметру к передней части компьютера.

Верхняя часть корпуса может застрять на соединении выше переднего края оптического привода. Если это произойдёт, сначала освободите все остальные стороны, затем подтяните верхнюю часть корпуса вверх по обе стороны от отверстия оптического привода. Здесь снова полезно вставить пластиковую карточку или медиатор.

Если вы поставите основание MacBook вертикально для лучшего обзора, вы можете сместить четыре серых пластиковых фиксатора, удерживающих правую сторону верхней части корпуса. Не паникуйте. Они входят в пазы в правом верхнем крае нижней рамы, над передним краем оптического привода.

При сборке убедитесь, что фиксаторы на правой стороне, над оптическим приводом, защёлкнулись на месте. Они отличаются от фиксаторов на левой стороне и обычно требуют чуть более сильного нажатия для защёлкивания.

Держа приподнятую верхнюю часть корпуса, поднимите чёрную защёлку на конце серебристой лент-кабеля и отогните её от разъёма на логической плате.

Если чёрной защёлки нет, можно аккуратно поддеть разъём ленты лопаткой, чтобы вынуть его из гнезда на плате. Этот разъём высокий, поэтому поддёмы выполняйте строго вверх.

Если при снятии верхней части корпуса вы случайно повреждёте кабель, мы продаём кабель отдельно и у нас есть руководство, облегчающее его замену.

Пока верхняя часть корпуса снята, удобно удалить пыль, волосы и т. п. Лучше всего использовать баллончик со сжатым воздухом, но если вы используете кисть, убедитесь, что её щетина изготовлена из материала (обычно животная щетина), который не накапливает статическое электричество, способное повредить электронику.

При сборке в пазы вдоль верхней части рамы перед оптическим приводом устанавливаются 4 серых пластиковых фиксатора (см. вторую и третью фотографии). Эти фиксаторы должны быть установлены в пазы, чтобы соответствующие выступы на нижней стороне правой части верхнего корпуса защёлкнулись в них.

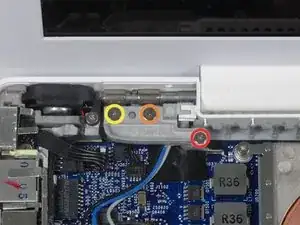

Удалите следующие 3 винта с левого крепления петли:

Один винт Phillips длиной 6 мм меньшего диаметра с правой стороны.

Один винт Phillips длиной 6 мм большего диаметра в середине.

Один винт Phillips длиной 10 мм с левой стороны.

Поднимите крепление петли и выньте прикреплённую пластиковую пылезащитную крышку из компьютера.

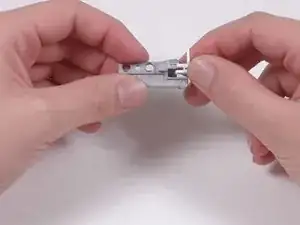

Сдвиньте пластиковую пылезащитную крышку из её паза в левом креплении петли.
