Замена логической платы MacBook Core 2 Duo

Эта материнская плата включает все разъёмы на левой стороне.

Шаг 1

Используйте монету или лопатку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Шаг 2

Поднимите батарею и извлеките её из компьютера.

Шаг 3

Отвинтите три равномерно расположенных винта Phillips 000 вдоль задней стенки отсека батареи.

Винты закреплены за металлической крышкой памяти, поэтому вы не можете их потерять.

Использование гибкого удлинителя, продающегося iFixit, поможет выполнить этот шаг.

Шаг 4

Схватите правый конец L-образной крышки памяти и потяните её к себе, чтобы она освободилась от отверстия отсека батареи.

Поднимите крышку памяти вверх и извлеките её из компьютера.

Шаг 5

Удалите следующие 3 винта:

Один винт Phillips#00 длиной 11 мм в середине нижнего корпуса. (Головка: Ø5 мм × 0.75 мм толщина)

Два винта Phillips #00 длиной 14.5 мм (Головка: Ø5 мм × 0.75 мм толщина)

Если винты застряли в корпусе, можно использовать намагниченную отвёртку, чтобы извлечь их.

Короткий из трёх винтов устанавливается в середине нижнего корпуса.

Шаг 6

Будьте особенно осторожны с этими винтами — они легко срываются!

Можно использовать гибкий удлинитель, чтобы минимизировать срыв резьбы.

Удалите следующие 3 винта с задней стенки отсека батареи:

Один винт Phillips #0 длиной 3 мм. (Головка: Ø2.75 мм)

Два винта Phillips #0 по 4 мм по бокам. (Головка: Ø2.75 мм)

Шаг 7

Удалите два винта Phillips с каждой стороны правой стенки отсека батареи (не те, что ближе всего к разъёму батареи).

Два винта Phillips #000 по 6.25 мм. (Головка: Ø4 мм × 0.5 мм толщина)

Шаг 8

Удалите четыре указанных винта Phillips с передней стенки отсека батареи. При работе слева направо удалите 2-й, 4-й, 7-й и 9-й винты.

Четыре винта Phillips #000 длиной 3.25 мм. (Головка: Ø4 мм × 4 мм толщина)

Шаг 9

Удалите следующие 4 винта с задней части компьютера:

Два винта Phillips #00 длиной 11 мм, с хвостовиком (Ø2.2 мм × длина 2 мм). (Головка: Ø3.2 мм × 0.5 мм толщина)

Два винта Phillips #00 длиной 7.25 мм, с хвостовиком (Ø2 мм × длина 3.75 мм). (Головка: Ø3.2 мм × 0.5 мм толщина)

При сборке два более длинных винта устанавливаются внутри, а два более коротких — снаружи.

Шаг 10

Удалите два винта Phillips с правой (оптический привод) стороны компьютера:

Два винта Phillips #00 длиной 5.2 мм, с хвостовиком (Ø2.3 мм × длина 3.25 мм). (Головка: Ø3.2 мм × 0.5 мм толщина)

Снимать аналогичные винты на стороне с разъёмами (слева) не обязательно.

Шаг 11

Между верхним корпусом и логической платой проходит шлейф трекпада и клавиатуры, поэтому пока не тяните верхний корпус полностью.

Используйте пластиковый инструмент для вскрытия, просроченную пластиковую карту или карту такой же толщины, чтобы поддеть верхний корпус, начиная с верхнего левого угла и обходя переднюю часть компьютера.

Верхний корпус может застревать у соединения над передним краем оптического привода. Если это случится, сначала освободите все остальные стороны, затем тяните верхний корпус вверх с обеих сторон отверстия оптического привода. Здесь также может пригодиться пластиковая карта, медиатор и т.п.

Если вы поставите основание MacBook вертикально для лучшего обзора, вы можете сдвинуть четыре серые пластиковые защёлки, удерживающие правую сторону верхнего корпуса. Не паникуйте. Они входят в пазы в верхнем правом краю нижней рамы, над передним краем оптического привода.

При сборке убедитесь, что защёлки на правой стороне, над оптическим приводом, плотно защёлкнулись на месте. Они отличаются от защёлок слева и обычно требуют чуть более сильного нажатия для защёлкивания.

Шаг 12

Держа верхний корпус поднятым, потяните вверх чёрный язычок на коннекторе серебристого шлейфа, чтобы отсоединить его от разъёма на логической плате.

Если чёрного язычка нет, можно использовать лопатку, чтобы аккуратно выдёрнуть разъём из его гнезда на логической плате. Этот разъём высокий, поэтому обязательно тяните строго вверх.

Если при снятии верхнего корпуса вы повредите шлейф верхнего корпуса, мы продаём шлейф отдельно и у нас есть руководство, облегчающее его замену.

Пока верхний корпус снят, можно удалить пыль, волосы и т.п. Лучше всего использовать баллончик со сжатым воздухом, но если вы пользуетесь щёткой, убедитесь, что её щетина сделана из материала (обычно натуральный ворс), который не накапливает статическое электричество, способное повредить электронику.

При сборке есть 4 серые пластиковые защёлки, установленные в пазах вдоль верхней части рамы перед оптическим приводом (см. вторую и третью фотографии). Эти защёлки должны быть установлены в своих пазах, чтобы соответствующие язычки на нижней стороне правой части верхнего корпуса защёлкнулись в них.

Шаг 13

Отсоедините кабель платы MagSafe от логической платы, вытянув защёлкивающийся коннектор вправо.

Шаг 14

Удалите один винт Phillips длиной 9 мм, крепящий левый динамик к нижнему корпусу.

Поднимите левый динамик из посадочного места и отложите в сторону.

Шаг 15

Удалите следующие 3 винта:

Два кросс‑винта Phillips 7,5 мм по обоим концам левой рамки разъёмов.

Один кросс‑винт Phillips 9 мм в середине левой рамки разъёмов.

В некоторых моделях все три винта могут быть 7,5 мм.

Снимите маленькую чёрную пластиковую распорку внизу левой рамки разъёмов.

Некоторые модели, такие как Early 2008, могут не иметь съёмной распорки в этом месте.

Шаг 16

Поднимите левую рамку разъёмов вверх и выньте её из компьютера. Обратите внимание на тонкие металлические контактные язычки экранирования (EMI), они могут зацепиться при снятии рамки.

Провод динамика может быть зацеплён за рамку разъёмов. Отведите его от защёлки и не забудьте вернуть на место при обратной сборке.

Часть экрана, которую вы снимаете, прикреплена к другой части маленькими крючками снизу, которые трудно увидеть, пока сборка не разъединена. Они расположены над разъёмом наушников и портом FireWire.

Шаг 17

Отклейте фольгированную ленту между вентилятором и оптическим приводом.

Шаг 18

С помощью лопатки сдвиньте серый кабель данных дисплея и чёрные кабели динамика вправо. Это откроет серебристый винт, фиксирующий кожух вентилятора к нижнему корпусу.

Шаг 19

Отключите оранжевый шлейф оптического привода от логической платы.

Шаг 20

Отклейте маленькую чёрную резиновую крышку с правой стороны радиатора.

Шаг 21

Отключите чёрный разъём вентилятора и два разъёма датчиков температуры от логической платы, потянув/поддев их прямо вверх.

Не пытайтесь вытянуть штекеры разъёмов в той же плоскости, что и логическая плата, это может их повредить.

Если у вас MacBook Core 2 Duo Santa Rosa/Penryn/Early 2009, используется только один датчик температуры.

Радиатор в MacBook начала 2009 года может выглядеть немного иначе.

Шаг 22

Удалите следующие 6 винтов:

Один кросс‑винт Phillips 3 мм справа от вентилятора.

Один кросс‑винт Phillips 6 мм слева от вентилятора.

Четыре кросс‑винта Phillips 9 мм, фиксирующие радиатор к нижнему корпусу.

Шаг 23

Удерживая радиатор одной рукой, а вентилятор другой, поднимите узел радиатора и вентилятора и выньте его из компьютера. Вентилятор прикреплён к радиатору только полоской чёрной фетровой ленты, поэтому снимайте оба элемента вместе.

Если нужно вернуть радиатор в ноутбук, у нас есть руководство по термопасте, которое упрощает замену термопроводящей пасты.

Шаг 24

Отключите три антенные кабеля от карты Airport и чёрный кабель инвертора от логической платы.

Если у вас MacBook Core 2 Duo Santa Rosa/Penryn/Early 2009, есть только два антенных кабеля, а разъём чёрного кабеля инвертора расположен ближе к верхнему краю карты Airport.

Шаг 25

Удалите следующие 2 винта с карты Airport:

Один кросс‑винт Phillips 3 мм с левой стороны.

Один кросс‑винт Phillips 8 мм (с большой головкой 2 мм) с правой стороны.

Шаг 26

Возьмитесь за верхнюю часть карты Airport и сдвиньте её в сторону экрана, выньте из компьютера.

Шаг 27

С помощью лопатки отключите разъём левого динамика от логической платы.

Поднимите левый динамик и выньте его из компьютера.

Шаг 28

Отключите кабель данных дисплея, потянув за чёрную пластиковую язычок. Если на разъёме нет язычка, может помочь использование лопатки для отсоединения разъёма.

Шаг 29

Отключите только что обнажённый кабель жёсткого диска от логической платы.

Шаг 30

С помощью лопатки отключите разъёмы динамика и Bluetooth от логической платы.

Если у вас MacBook Core 2 Duo Santa Rosa/Penryn, отключите кабель батареи PRAM.

Шаг 31

С помощью лопатки осторожно отключите кабель микрофона от логической платы. Работайте из стороны в сторону и медленно покачивайте разъём, чтобы вынуть его из гнезда.

Шаг 32

Протяните кабель микрофона мимо серебряного металлического зажима прямо над правым слотом оперативной памяти.

Этот металлический зажим может отсутствовать в некоторых моделях Santa Rosa/Penryn.

Шаг 33

С помощью лопатки аккуратно подденьте разъём батареи и отключите его от логической платы.

Шаг 34

Удалите три кросс‑винта Phillips 3 мм, фиксирующих логическую плату к нижнему корпусу.

Шаг 35

Поднимите плату логики с правой стороны и сдвиньте её вверх и выньте из компьютера.

Если вы сняли экран защиты портов, обязательно установите его обратно перед установкой платы логики, поскольку экран портов нельзя будет установить после того, как плата логики будет установлена в нижний корпус.

Шаг 36

Переверните плату логики.

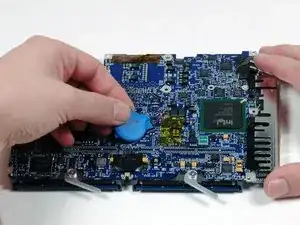

Отклейте батарею PRAM от её посадочного места на плате логики, при необходимости снимая ленту.

Если у вас MacBook с Core 2 Duo Santa Rosa/Penryn, батарея PRAM не расположена на плате логики. Пропустите этот шаг.

Шаг 37

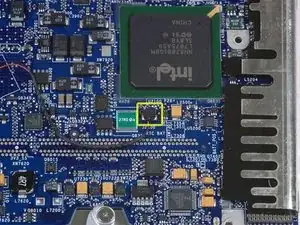

Отключите кабель батареи PRAM от платы логики и извлеките батарею PRAM из компьютера.

Если у вас MacBook с Core 2 Duo Santa Rosa/Penryn, батарея PRAM не расположена на плате логики. Пропустите этот шаг.

Шаг 38

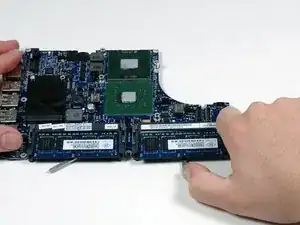

Оттяните металлический фиксатор и выньте модуль оперативной памяти из разъёма на плате логики.

Повторите эту операцию для второго модуля памяти, если в вашем компьютере установлено два модуля.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
