Замена ЖК-дисплея и инвертера MacBook Core 2 Duo A1181 (быстрый способ)

Хотя это и не обязательно, я снял клавиатуру и аккумулятор, чтобы уменьшить вес и не допустить постоянного падения устройства. Здесь снята рамка.

Вероятно, защелки останутся на рамке. Снимите их и установите обратно в металлическую раму вокруг ЖК-дисплея. Закрывайте их при отсоединении от рамки, если не хотите искать мелкие детали на полу.

Здесь необходимо снять три винта с крестообразным шлицем

Три винта слева, два сверху и три справа.

Снимите дополнительные винты

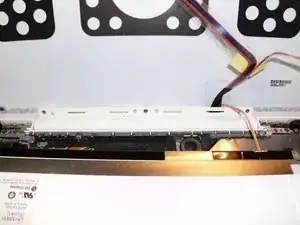

Задняя часть камеры iSight поднимается без откручивания винтов по бокам. Будьте осторожны, чтобы не потерять крышку объектива. Она может остаться как на рамке, так и отсоединиться от неё.

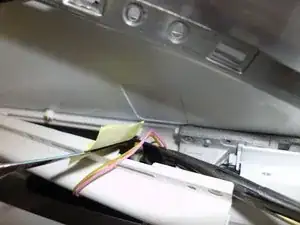

На третьем фото показано использование лезвия или, лучше, лопатки для отсоединения кабеля. Отожмите и сдвиньте это соединение (в направлении верхней части фото).

На фото 3 показано поднятие платы камеры iSight. Приподнимите её вместе с другим кабельным соединением и металлическую раму, которую Вы только что открутили, и зафиксируйте скотчем на задней стороне корпуса экрана.

НЕ нужно отсоединять кабель от камеры — поднимите всё целиком.

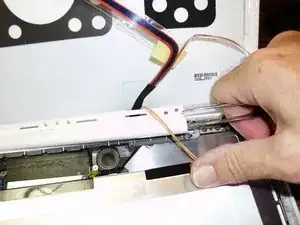

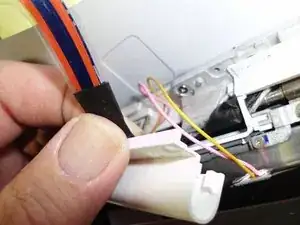

Обратите внимание на расположение кабелей внутри крышки шарнира

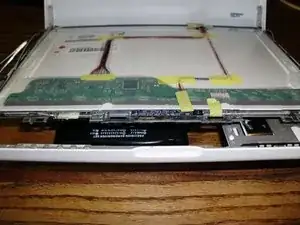

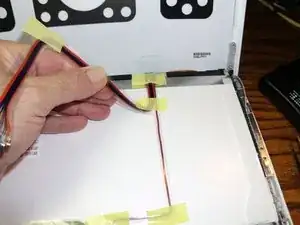

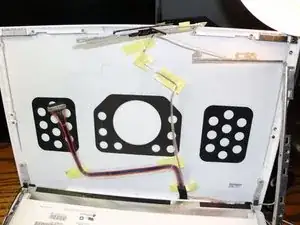

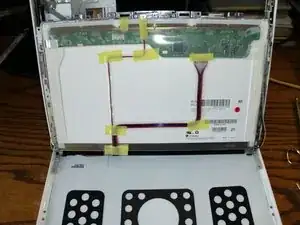

На данном этапе я фиксирую кабели скотчем, чтобы они не мешали.

См. шаг 7 и вернитесь сюда. Сначала нужно снять три винта. Приподнимите крышку шарнира немного вверх.

Подъём крышки шарнира будет самой сложной частью. Покажется, что Вы сломаете её. Также на каждом конце крышки шарнира есть две небольшие пластиковые детали. Их легко снять, чтобы не использовать в качестве точки опоры. Будьте осторожны — они могут резко и высоко вылететь при отрывании.

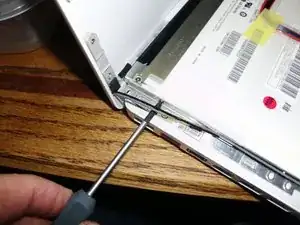

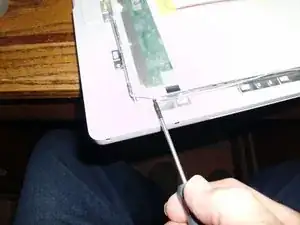

Снимите три винта с крестообразным шлицем, удерживающие крышку шарнира.

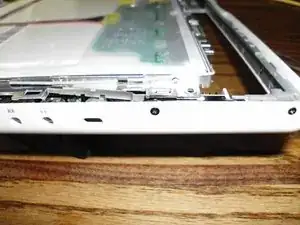

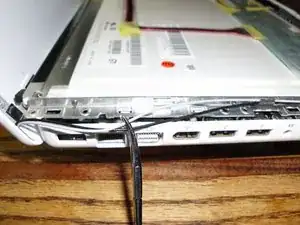

Отогните конец крышки достаточно, чтобы получить доступ к разъёму инвертера.

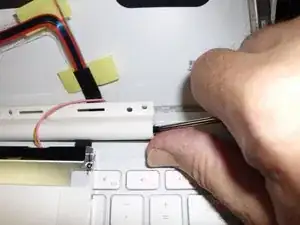

Используйте пальцы, чтобы ослабить крышку.

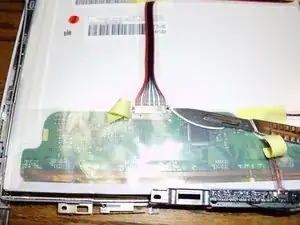

Обнажите разъём подключения к плате инвертера

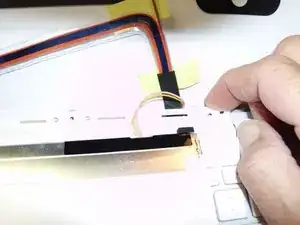

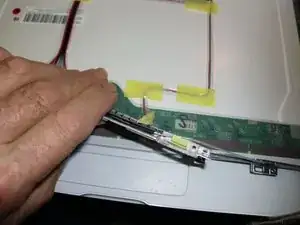

Используйте маленькие хирургические щипцы или пинцет, чтобы захватить конец разъёма инвертера и вытащить его.

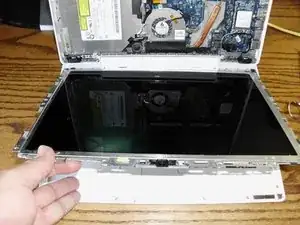

Теперь ЖК-дисплей можно снять.

Чтобы установить инвертер, просто приподнимите крышку выше и снимите её.

Мне удалось оставить левый конец крышки шарнира «в основном» на месте и отключить оба конца инвертера.

При установке крышки шарнира осмотрите её заднюю сторону. У меня оба конца немного выступали, поэтому пришлось сломать небольшие пластиковые выступы, чтобы она стала заподлицо — или можно было начать сначала и снять всё, чтобы правильно установить крышку шарнира. На машине возрастом пять лет я выбрал вариант с удалением пластиковых выступов с крышки шарнира.
