Замена радиатора MacBook с процессором Core 2 Duo

Используйте монету или лопатку, чтобы повернуть винт фиксации аккумулятора на 90 градусов по часовой стрелке.

Выньте аккумулятор из компьютера.

Отверните три равномерно расположенных винта Phillips 000 вдоль задней стенки отсека для аккумулятора.

Винты закреплены на металлической крышке памяти, поэтому вы не можете их потерять.

Использование гибкого удлинителя, продаваемого iFixit, поможет при выполнении этого шага.

Возьмитесь за правый конец L-образной крышки памяти и потяните её на себя, чтобы она освободилась от отверстия отсека для аккумулятора.

Поднимите крышку памяти вверх и выньте её из компьютера.

Снимите следующие 3 винта:

Один Phillips #00 длиной 11 мм в центре нижнего корпуса. (Головка: диаметр 5 мм x толщина 0,75 мм)

Два Phillips #00 длиной 14,5 мм (Головка: диаметр 5 мм x толщина 0,75 мм)

Если винты застряли в корпусе, можно использовать намагниченную отвертку, чтобы вытащить их.

Самый короткий из трёх винтов устанавливается в середине нижнего корпуса.

Будьте особенно осторожны с этими винтами — они легко срываются!

Можно использовать гибкий удлинитель, чтобы минимизировать риск срыва.

Снимите следующие 3 винта с задней стенки отсека для аккумулятора:

Один Phillips #0 длиной 3 мм. (Головка: диаметр 2,75 мм)

Два Phillips #0 длиной 4 мм по бокам. (Головка: диаметр 2,75 мм)

Снимите два винта Phillips с обеих сторон правой стенки отсека для аккумулятора (не те, что ближе всего к разъёму аккумулятора).

Два Phillips #000 длиной 6,25 мм. (Головка: диаметр 4 мм x толщина 0,5 мм)

Снимите четыре указанных винта Phillips с передней стенки отсека для аккумулятора. Работая слева направо, удалите 2-й, 4-й, 7-й и 9-й винты.

Четыре Phillips #000 длиной 3,25 мм. (Головка: диаметр 4 мм x толщина 4 мм)

Снимите следующие 4 винта с задней части компьютера:

Два Phillips #00 длиной 11 мм со стержнем (диаметр стержня 2,2 мм x длина 2 мм). (Головка: диаметр 3,2 мм x толщина 0,5 мм)

Два Phillips #00 длиной 7,25 мм со стержнем (диаметр стержня 2 мм x длина 3,75 мм). (Головка: диаметр 3,2 мм x толщина 0,5 мм)

При повторной сборке два более длинных винта устанавливаются внутри, а два более коротких — снаружи.

Снимите два винта Phillips с правой стороны корпуса, на стороне оптического привода:

Два Phillips #00 длиной 5,2 мм со стержнем (диаметр стержня 2,3 мм x длина 3,25 мм). (Головка: диаметр 3,2 мм x толщина 0,5 мм)

Снимать аналогичные винты на стороне портов (слева) не обязательно.

Между верхней крышкой и платой есть ленточный кабель трекпада и клавиатуры — не снимайте верхнюю крышку полностью пока не отключите его.

Используйте пластиковый инструмент для открывания, просроченную пластиковую карту или подобную по толщине карточку, чтобы поддеть верхнюю крышку, начиная с верхнего левого угла и двигаясь вокруг передней части компьютера.

Верхняя крышка может застрять в месте соединения над передним краем оптического привода. Если это произойдёт, сначала освободите все остальные стороны, затем потяните крышку вверх с обеих сторон отверстия оптического привода. Здесь также полезно вставить пластиковую карточку, медиатор и т.п.

Если вы поставите основание MacBook вертикально для лучшего обзора, можно сместить четыре серые пластиковые защёлки, удерживающие правую сторону верхней крышки. Не паникуйте. Они задвигаются в пазы на верхней правой кромке нижней рамки, над передним краем оптического привода.

При повторной сборке убедитесь, что защёлки на правой стороне, над оптическим приводом, защёлкнулись на месте. Они отличаются от защёлок на левой стороне и обычно требуют немного более сильного давления для фиксации.

Удерживая верхнюю крышку приподнятой, потяните вверх чёрную язычок на конце серебристого ленточного кабеля, чтобы отсоединить его от гнезда на плате.

Если чёрного язычка нет, можно аккуратно поддеть коннектор лопаткой, чтобы вынуть его из гнезда на плате. Этот коннектор высокий, поэтому поддевать нужно строго вверх.

Если вы случайно повредите кабель верхней крышки при снятии, мы продаём кабель отдельно и у нас есть руководство по его замене.

Пока верхняя крышка снята, это хорошее время для удаления пыли и волос. Лучше всего использовать баллончик со сжатым воздухом; если используете щётку, убедитесь, что щетина сделана из материала (обычно животного волоса), который не накапливает статическое электричество, которое может вывести из строя электронику.

При повторной сборке в пазах вдоль верхней части рамки перед оптическим приводом устанавливаются 4 серые пластиковые защёлки (см. вторую и третью фотографии). Эти защёлки должны быть установлены в свои пазы, чтобы соответствующие выступы на нижней стороне правой части верхней крышки защёлкнулись в них.

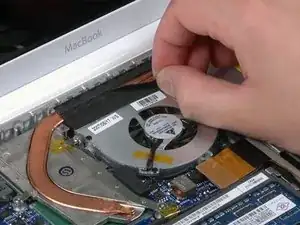

Осторожно оторвите чёрную войлочную ленту между радиатором и вентилятором.

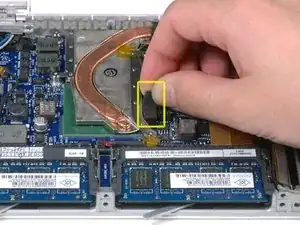

Оторвите маленькую чёрную резиновую крышку с правой стороны радиатора.

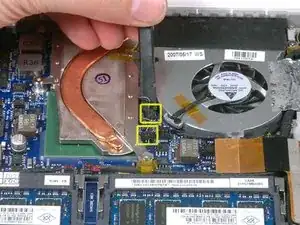

Используйте лопатку, чтобы отсоединить два только что обнаруженных разъёма датчиков температуры от логической платы.

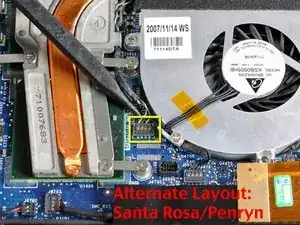

Если у вас MacBook с Core 2 Duo Santa Rosa/Penryn, датчик температуры только один.

Удалите четыре винта с крестообразным шлицем, закрепляющих радиатор в нижнем корпусе.

При установке радиатора обязательно зафиксируйте заземляющую петлю для кабеля динамика под винтом в правом нижнем углу.

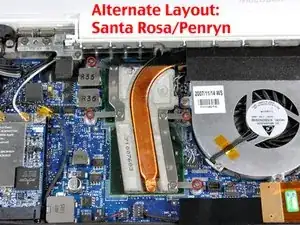

Если у вас MacBook с Core 2 Duo Santa Rosa/Penryn, два винта Phillips справа расположены в другом месте.

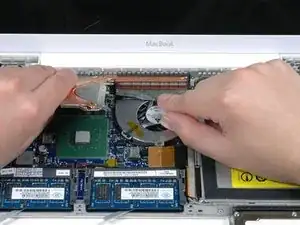

Поднимите радиатор из компьютера, следя за тем, чтобы чёрная лента не зацепилась за радиатор.

Если вам нужно снова установить радиатор в ноутбук, у нас есть руководство по термопасте, которое облегчает замену теплопроводящей пасты.
