Замена нижней панели MacBook Core 2 Duo

Используйте монету или лопатку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Отверните три равномерно расположенных винта Phillips 000 вдоль задней стенки отсека для батареи.

Винты зафиксированы за металлической крышкой памяти, поэтому вы не потеряете их.

Использование гибкого удлинителя, продающегося iFixit, поможет при этом шаге.

Возьмите правый конец L‑образной крышки памяти и потяните её к себе, чтобы она вышла из отверстия отсека для батареи.

Поднимите крышку памяти и извлеките её из корпуса.

Удалите следующие 3 винта:

Один Phillips #00, 11 мм посередине нижней панели. (Головка: Ø5 мм x 0.75 мм толщ.)

Два Phillips #00, 14.5 мм. (Головка: Ø5 мм x 0.75 мм толщ.)

Если винты застряли в корпусе, можно использовать намагниченную отвертку, чтобы вытащить их.

Короткий из трёх винтов идет посередине нижней панели.

Будьте особенно осторожны с этими винтами — они легко срываются!

Можно использовать гибкий удлинитель, чтобы уменьшить риск сорвать шлиц.

Удалите следующие 3 винта с задней стенки отсека для батареи:

Один Phillips #0, 3 мм. (Головка: Ø2.75 мм)

Два Phillips #0, 4 мм, по бокам. (Головка: Ø2.75 мм)

Снимите два винта Phillips с каждой стороны правой стенки отсека для батареи (не те, что ближе всего к разъёму батареи).

Два Phillips #000, 6.25 мм. (Головка: Ø4 мм x 0.5 мм толщ.)

Снимите четыре указанных винта Phillips с передней стенки отсека для батареи. Работая слева направо, снимите 2‑й, 4‑й, 7‑й и 9‑й винты.

Четыре Phillips #000, 3.25 мм. (Головка: Ø4 мм x 4 мм толщ.)

Снимите следующие 4 винта с тыльной стороны компьютера:

Два Phillips #00, 11 мм, со стержнем (Ø2.2 мм x длина 2 мм). (Головка: Ø3.2 мм x 0.5 мм толщ.)

Два Phillips #00, 7.25 мм, со стержнем (Ø2 мм x длина 3.75 мм). (Головка: Ø3.2 мм x 0.5 мм толщ.)

При сборке два более длинных винта идут внутри, а два коротких — снаружи.

Снимите два винта Phillips со стороны оптического привода (справа) компьютера:

Два Phillips #00, 5.2 мм, со стержнем (Ø2.3 мм x длина 3.25 мм). (Головка: Ø3.2 мм x 0.5 мм толщ.)

Нет необходимости снимать аналогичные винты со стороны портов (слева) компьютера.

Между верхней и логической платой проходит ленточный кабель трекпада и клавиатуры, поэтому пока не снимайте верхний корпус полностью.

Используйте пластиковый инструмент для вскрытия, просроченную пластиковую карту или другую карту похожей толщины, чтобы поддеть верхний корпус, начиная с верхнего левого угла и продвигаясь к передней части компьютера.

Верхний корпус может застрять у места соединения над передним краем оптического привода. Если это случится, сначала освободите все остальные стороны, затем тяните верхний корпус вверх по обе стороны от отверстия оптического привода. Здесь также полезно вставить пластиковую карту, медиатор и т. п.

Если поставить основание MacBook на один торец для лучшего обзора, вы можете сместить четыре серых пластмассовых защёлки, удерживающие правую сторону верхнего корпуса. Не паникуйте. Они соскальзывают в пазы у верхнего правого края нижней рамки, над передним краем оптического привода.

При сборке убедитесь, что защёлки с правой стороны, над оптическим приводом, защёлкнулись на место. Они отличаются от защёлок слева и обычно требуют чуть более сильного нажатия для фиксации.

Держите верхний корпус поднятым и поднимите чёрную язычок на разъёмной части серебристого ленточного кабеля, оттягивая его от гнезда на логической плате.

Если чёрного язычка нет, можно использовать лопатку, чтобы аккуратно выдрать разъём из гнезда на логической плате. Этот разъём высокий, поэтому обязательно тяните строго вверх.

Если при снятии верхнего корпуса вы случайно повредили ленточный кабель, мы продаём его отдельно и у нас есть руководство, облегчающее его замену.

Пока верхний корпус снят, удобно удалить пыль, волосы и т.п. Лучше всего использовать баллончик со сжатым воздухом, но если вы используете кисть, убедитесь, что её щетина не генерирует статическое электричество, которое может повредить электронику.

При сборке в пазах вдоль верхней части рамы перед оптическим приводом установлены 4 серые пластиковые защёлки (см. второе и третье фото). Эти защёлки должны быть установлены в своих пазах, чтобы соответствующие выступы на нижней стороне правой части верхнего корпуса защёлкнулись в них.

Возьмите белый пластиковый язычок, прикреплённый к жёсткому диску, и потяните его влево, чтобы извлечь жёсткий диск из компьютера.

Удалите два винта с крестообразным шлицем с боковой стороны оптического привода.

Два винта Phillips 3,25 мм #000 (головка: Ø 4 мм × 0,3 мм толщина)

Отключите оранжевый разъём ленточного кабеля оптического привода от логической платы, поддев его прямо вверх пальцем или лопаткой.

Отключите штекер только что обнажённого кабеля передачи данных дисплея от логической платы, потянув его вверх за чёрную язычок.

Если на верхней части штекера нет язычка, полезно воспользоваться лопаткой для его отключения.

Отключите штекер только что обнажённого кабеля жёсткого диска от логической платы, потянув его вверх за чёрную точку крепления.

При повторном подключении штекера кабеля жёсткого диска к логической плате убедитесь, что штекер пропущен под кабелями правого динамика и микрофона; иначе штекер не сядет заподлицо с логической платой и не сможет полностью войти в свой разъём.

Отклейте фольгированную ленту между вентилятором и оптическим приводом. Поднимите ленту со стороны вентилятора, оставив её прикреплённой к оптическому приводу.

При сборке убедитесь, что кабели проложены под лентой перед её повторным креплением.

Если клей на этой фольгированной ленте больше не липнет, её можно временно закрепить обычным куском скотча, но не перекрывайте вход вентилятора.

Поднимите кабель передачи данных дисплея вдоль края оптического привода, чтобы обнаружить серебристый винт с крестообразным шлицем.

Снимите винт Phillips 2 мм #00, фиксирующий задний угол оптического привода.

При повторной установке этого винта убедитесь, что рядом не зажаты кабели под головкой винта.

Серебристо-оплетённый кабель Bluetooth может закрывать винт. Если да — аккуратно отодвиньте его. Возможно, потребуется снять винт, удерживающий заземляющие язычки экрана для двух соседних кабелей, чтобы отодвинуть кабель Bluetooth в сторону. В ранних моделях этот винт имеет длину 7 мм, а в моделях Santa Rosa/Penryn и 2009 года — может быть 4,2 мм.

Поднимите плату антенны Bluetooth с переднего края оптического привода.

Выведите кабель жёсткого диска из-под зажимов вдоль ближней стороны оптического привода.

При сборке снова пропустите кабель под этими зажимами.

Поднимите сторону оптического привода, ближайшую к Вам, затем сдвиньте привод к себе, а затем вверх и выньте его из компьютера.

Выполните следующие шаги для повторной установки оптического привода:

Сначала сдвиньте его сторону, ближайшую к задней части Macbook, под край задней рамки слева от петли, одновременно пропуская монтажную вкладку оптического привода в его верхнем левом углу под кабели в этом месте.

Частично опустите привод в нижний корпус. Держите кабель жёсткого диска в стороне от отсека оптического привода.

Перед окончательным опусканием привода используйте лопатку, чтобы сдвинуть вперёд (в сторону передней части привода) отверстие под винт в монтажной вкладке привода.

Сдвиньте вперёд ползунок, который проходит вдоль дальней стороны привода, чтобы вставить его конец в небольшой канал рамки нижнего корпуса. Это поможет удержать привод на месте.

Если при сдвиге ползунка вперёд отверстие под винт в монтажной вкладке привода не совместилось с резьбовой латунной вставкой в нижнем корпусе, передний конец ползунка не полностью вошёл в свой канал в рамке. Продолжайте пробовать, но если ползунок не двигается дальше вправо, снимите привод и проверьте, не согнут ли конец ползунка.

Если передний конец ползунка не согнут, он может быть немного слишком длинным. Используйте тонкие кусачки, чтобы отрезать узкую часть конца ползунка. Привод по-прежнему будет надёжно удерживаться на месте.

Для оригинальных моделей Macbook с процессорами Core Duo и Core 2 Duo снимите эти 3 винта:

Два Phillips 3 мм рядом с правым динамиком.

Один Phillips 6 мм, проходящий через отверстие в пластиковом язычке над сабвуфером.

При повторной установке винта над сабвуфером не перетягивайте его, иначе пластик сабвуфера может треснуть.

Для моделей Santa Rosa/Penryn и 2009 года, которые не имеют C-образного канала:

Снимите только один винт Phillips 3 мм с правого динамика и пропустите шаг 26.

Поднимите правый динамик из посадочного места и отложите в сторону.

Если у вас модель Santa Rosa/Penryn или 2009 года, пропустите этот шаг.

Используя лопатку, аккуратно подденьте белую пластиковую направляющую и сдвиньте металлический C-канал вправо, отводя его от дисплея.

Используйте лопатку, чтобы аккуратно отключить кабель микрофона от логической платы. Работайте из стороны в сторону и медленно покачивайте штекер, вынимая его из розетки.

Вертикальное тянущее усилие на этот штекер оторвёт его розетку от логической платы. Этот разъём снимается только горизонтально, аккуратно подтягивая кабель микрофона в сторону экрана при помощи лопатки между разъёмом и гнездом.

Поднимите чёрный кабель правого динамика одной рукой и выведите кабель микрофона из серебристого металлического зажима прямо над правым слотом оперативной памяти.

Этот металлический зажим может отсутствовать в некоторых моделях. Убедитесь, что кабель не зажат никакими держателями в этой области, прежде чем продолжать.

Если Вы не сняли винт крепления контактного ушка заземления на шаге 20 выше, снимите его сейчас. Это крестовой винт 7 мм (в моделях Santa Rosa/Penryn и 2009 годов может быть 4 мм или 3 мм), удерживающий контактные ушки заземления на кабеле правого динамика и кабеле микрофона к металлической рамке.

Освободите кабель микрофона и чёрный кабель передачи данных дисплея из фиксаторов в нижней части сабвуфера.

При сборке назад, хотя может показаться, что есть несколько способов прокладки кабелей, оптимальный способ показан на фото 2. Щёлкните по фото для увеличения.

Снимите один крестовой винт 3 мм, фиксирующий контактное ушко заземления в кабеле передачи данных дисплея, расположенном прямо над платой Bluetooth. Этот винт может также фиксировать контактное ушко в кабеле динамика.

Отключите антеннные кабели от карты Airport:

Если у Вас оригинальная модель MacBook с процессором Core Duo или Core 2 Duo, см. первое фото — там показано, что кабелей антенны три.

Если у Вас MacBook Core 2 Duo Santa Rosa/Penryn или модель 2009 года, антеннных кабелей только два, и разъём/гнездо для чёрного кабеля инвертора находится в другом месте. Над разъёмом/гнездом соединителя платы инвертора может находиться квадратный кусочек поролона.

Отключите кабель инвертора от его гнезда, вставив лопаточку между правым или левым краем штекера и гнездом и осторожно поддев вертикально. НЕ поддёргивайте гнездо вверх — необходимо поднимать только штекер вертикально из гнезда. Не тяните в направлении проводов кабеля, иначе Вы оторвёте гнездо от логической платы.

Для оригинальных моделей MacBook Core Duo и Core 2 Duo, см. первое фото и снимите следующие 2 винта с правого крепления петли:

Один крестовой винт 6 мм слева от крепления петли.

Один крестовой винт 10 мм справа от крепления петли.

Для моделей Santa Rosa/Penryn и 2009 года, см. второе фото и снимите следующие 3 винта с правого крепления петли:

Один крестовой винт 3 мм, меньшего диаметра, крайний слева.

Один крестовой винт 5.2 мм, большего диаметра, с головкой 4.2 мм — посередине.

Один крестовой винт 10 мм, большего диаметра, с головкой 4.2 мм — крайний справа.

Перед снятием правого крепления петли обратите внимание на то, как его детали сочетаются, включая маленькую белую пластиковую деталь. Понимание того, как элементы крепления сочетаются, поможет при сборке. Поднимите правое крепление петли с маленькой белой пластиковой деталью и выньте его из компьютера.

Держите дисплей одной рукой, пока снимаете следующие 3 винта с левого крепления петли:

Один крестовой винт 7.2 мм меньшего диаметра — справа.

Один крестовой винт 5.2 мм большего диаметра — посередине.

Один крестовой винт 10 мм большего диаметра — слева.

Перед снятием левого крепления петли обратите внимание на то, как его детали сочетаются, включая маленькую белую пластиковую деталь. Понимание того, как элементы крепления сочетаются, поможет при сборке.

В моделях 2009 года форма левого крепления петли может отличаться от показанной на фото, но расположение и размеры винтов одинаковы.

Поднимите левое крепление петли с белой пластиковой деталью и выньте его из компьютера.

Проверьте, чтобы кабели, выходящие из правого конца левой петли, не были зажаты под другими кабелями.

Схватите узел дисплея по бокам и поднимите его вверх и наружу из компьютера, следя, чтобы кабели, прикреплённые к дисплею, не зацепились за детали в нижнем корпусе.

Отклейте маленькую чёрную резиновую накладку с правой стороны радиатора.

Эта накладка может отсутствовать в моделях Santa Rosa/Penryn.

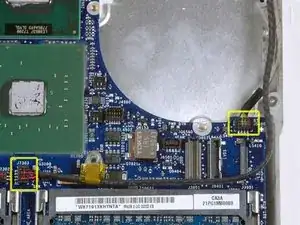

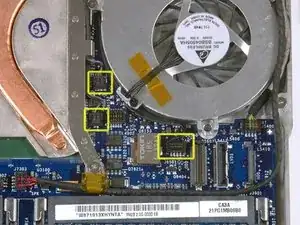

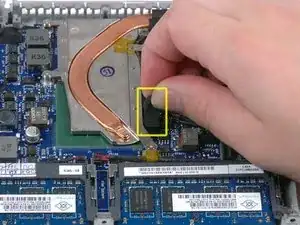

Модели Core Duo и оригинальные Core 2 Duo (фото 1): отключите два только что обнаруженных разъёма датчиков температуры и разъём вентилятора от логической платы. Эти разъёмы снимаются вертикально вверх с логической платы, НЕ тянутся назад по корпусу, и их можно поднять, аккуратно поддев снизу под кабель.

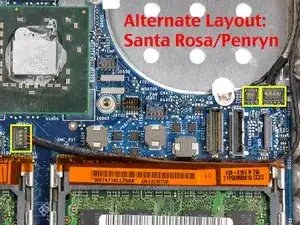

Модели Santa Rosa/Penryn (фото 2): присутствует только один разъём датчика температуры, содержащий все четыре проводника.

Ранние и средние модели 2009 года не имеют отдельного датчика температуры, прикреплённого к радиатору, и поэтому у них нет кабеля для него, то есть в разъём датчика температуры ничего не подключено.

Снимите следующие 6 винтов:

Один крестовой винт 3 мм справа от вентилятора.

Один крестовой винт 6 мм или 7 мм слева от вентилятора.

Четыре крестовых винта 8 мм или 9 мм, фиксирующие радиатор к нижнему корпусу.

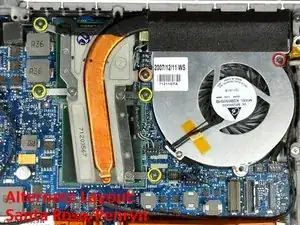

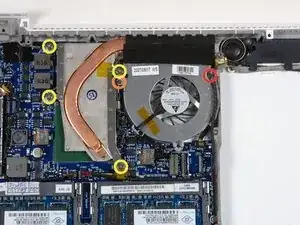

В моделях Santa Rosa/Penryn (фото 2) рисунок расположения винтов радиатора слегка отличается.

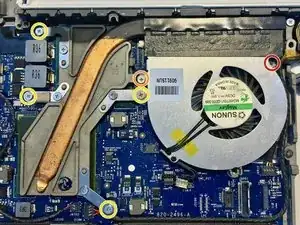

В ранних и средних моделях 2009 года (фото 3) рисунок расположения винтов радиатора отличается ещё немного.

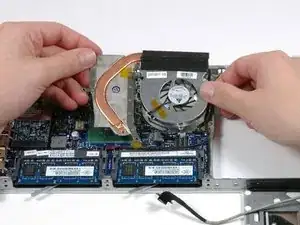

Держите радиатор одной рукой и вентилятор другой, и выньте сборку радиатора с вентилятором из компьютера. Вентилятор прикреплён к радиатору только полоской чёрной фетровой ленты, поэтому вынимайте обе части вместе как единое целое.

Если вам потребуется установить радиатор обратно в ноутбук, у нас есть руководство по теплопроводящей пасте, которое облегчает замену термопасты.

Пока вентилятор снят, отогните секцию ребер радиатора вверх (по возможности оставив её приклеенной к вентилятору), чтобы осмотреть и удалить пыль внутри выпускного отверстия вентилятора, где она может скапливаться и блокировать поток воздуха.

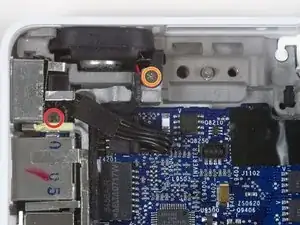

Снимите следующие два винта:

Один винт 3 мм, фиксирующий плату MagSafe к нижнему корпусу.

Один винт 7.5 мм, фиксирующий левый динамик к нижнему корпусу.

Освободите кабель левого динамика из двух зажимов на левой рамке портов ввода/вывода.

Используйте лопаточку, чтобы приподнять левый динамик из посадочного места. Схватите его пальцами и отложите в сторону.

Кабель левого динамика по-прежнему подключён к логической плате.

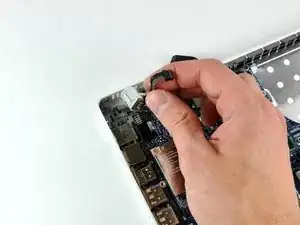

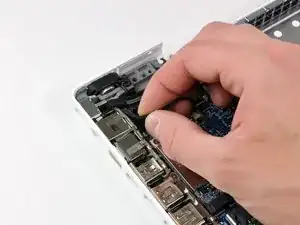

Отключите разъём платы MagSafe от логической платы, взяв за кабель и потянув его вправо.

Левой рукой отведите кабель платы MagSafe в сторону, чтобы оголить винт в верхней части левой рамки портов ввода/вывода.

Удалите винт Phillips 7,5 мм из верхней части левой рамки портов ввода/вывода.

Удалите следующие 2 винта:

Один винт Phillips 7,5 мм из нижней части левой рамки портов ввода/вывода.

Один винт Phillips 8 или 9 мм из середины левой рамки портов ввода/вывода.

Если присутствует, снимите чёрную пластиковую распорку внизу левой рамки портов ввода/вывода.

Поднимите левую рамку портов ввода/вывода вверх и извлеките её из корпуса. Обратите внимание на тонкие металлические EMI-лапки — они могут зацепиться при извлечении левой рамки, особенно две лапки над портами FireWire и наушников, которые имеют крючки, сцепляющиеся с отверстиями во втором EMI-экране, проходящем вдоль передней части портов ввода/вывода.

Плата MagSafe теперь полностью отсоединена и может быть свободно снята с логической платы.

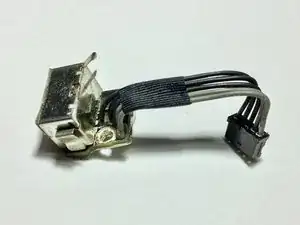

Пальцами вытяните плату MagSafe.

Обратите внимание, что у платы MagSafe может быть небольшой EMI-экран, насаженный на заднюю часть корпуса MagSafe; этот экран может отстать при извлечении платы, не забудьте установить его при сборке.

Удалите два прижимных винта Phillips 4 мм с фланцем, крепящие разъём батареи к нижнему корпусу.

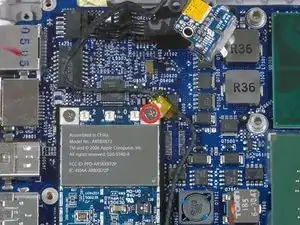

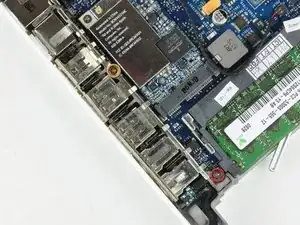

Удалите один винт Phillips 6,5 мм в правом верхнем углу карты Airport. У этого винта будет более толстая/высокая цилиндрическая головка.

При повторной установке этого винта убедитесь, что он проходит через отверстие в заземляющем ушке для кабеля левого динамика.

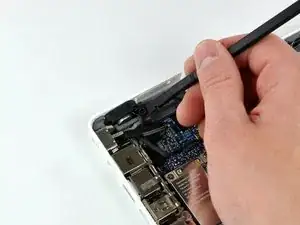

Используйте лопаточку, чтобы отсоединить разъём правого динамика и разъём Bluetooth от логической платы. Оба этих разъёма снимаются путём аккуратного поддёма вверх, НЕЛЬЗЯ тянуть их в горизонтальном направлении.

На некоторых моделях Santa Rosa/Penryn также требуется отсоединить разъём батареи PRAM. См. второе изображение.

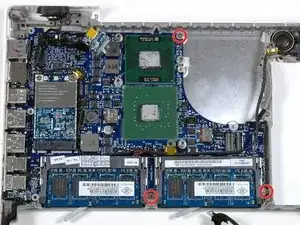

Удалите три винта Phillips 3 мм, закрепляющие логическую плату в нижнем корпусе.

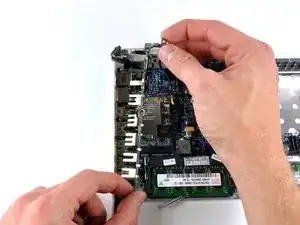

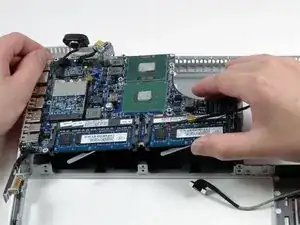

Поднимите логическую плату за её правую сторону, сдвиньте её немного вправо, затем вверх и извлеките из нижнего корпуса. Если порты ввода/вывода не освобождаются легко с левой стороны корпуса, осторожно приподнимите нижний левый угол логической платы, потянув за кабель разъёма батареи.

Будьте внимательны, чтобы кабели правого динамика, платы MagSafe и разъёма батареи не зацепились о нижний корпус.

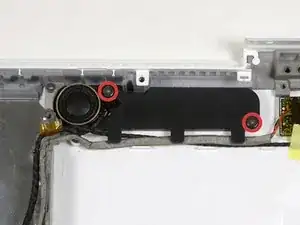

Удалите два винта Phillips 3,5 мм, крепящие сабвуфер к нижнему корпусу.

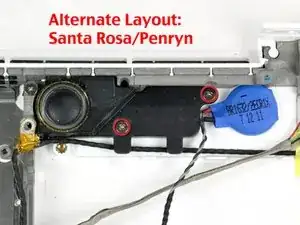

На моделях Santa Rosa/Penryn расположение винтов немного отличается. См. второе изображение.

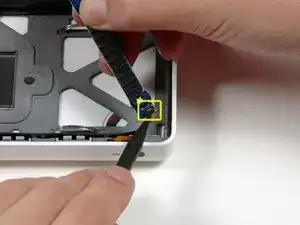

Выведите кабели правого динамика и антенны Bluetooth из их направляющих в нижнем корпусе.

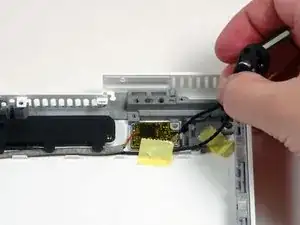

Подденьте плату Bluetooth и извлеките её из нижнего корпуса.

Поднимите сабвуфер, правый динамик, плату Bluetooth и присоединённые кабели и извлеките их из компьютера.

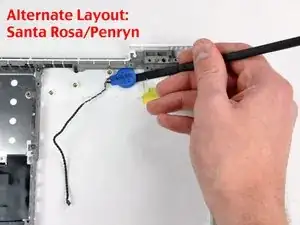

На моделях Santa Rosa/Penryn с помощью лопаточки приподнимите батарею PRAM и извлеките её из нижнего корпуса.

Если вы разбираете не модель Santa Rosa/Penryn, пропустите этот шаг.

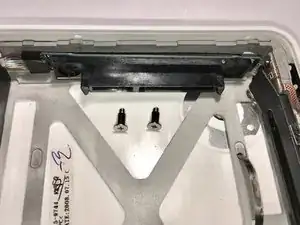

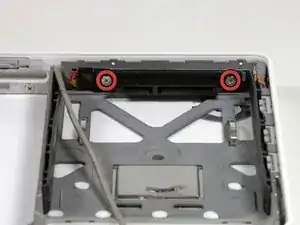

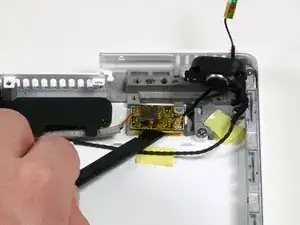

Удалите два прижимных винта Phillips 6 мм с фланцем, крепящие разъём жёсткого диска к нижнему корпусу.

Осторожно приподнимите разъём жёсткого диска из корпуса слегка и переверните его, чтобы открыть разъём ленточного кабеля ИК-датчика под ним. С помощью лопаточки подденьте маленький фиксатор, удерживающий конец кабеля на месте.

Выньте оранжевый кабель ИК-датчика из разъёма и извлеките разъём жёсткого диска из компьютера. ИК-датчик, его ленточный кабель и маленькая плата остаются на нижнем корпусе.

Остаётся только нижний корпус.
