Замена корпуса ExpressCard для MacBook Pro 17" моделей A1151, A1212, A1229 и A1261

Используйте пальцы, чтобы отвести обе фиксирующие язычки батареи от батареи и вытащить батарею из компьютера.

Удалите четыре одинаковые винта Phillips диаметром 3.4 мм с дверцы памяти. Эти винты имеют головки диаметром 4 мм, в отличие от 3 мм головок на винтах корпуса.

Приподнимите дверцу памяти, чтобы захватить её, и сдвиньте её к себе, отрывая от корпуса.

Удалите три винта Phillips в отсеке для батареи рядом с защелкой. Apple позаботилась о том, чтобы наклонить эти винты под небольшим углом для облегчения их удаления. На модели A1261 эти винты имеют головки диаметром 4 мм, в отличие от 3 мм головок на винтах корпуса.

Удалите следующие шесть винтов:

Два винта T6 Torx диаметром 14.5 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips диаметром 3.4 мм вдоль петли.

Удалите четыре винта Phillips диаметром 3.4 мм с боковой стороны компьютера.

Поверните компьютер на 90 градусов и удалите два винта Phillips с задней стороны компьютера.

Поверните компьютер еще на 90 градусов и удалите четыре винта Phillips со стороны компьютера.

Не торопитесь снимать верхнюю крышку. Крышка прикреплена к материнской плате с помощью шлейфа.

Приподнимите заднюю часть крышки и обрабатывайте пальцами по краям, освобождая крышку по мере продвижения. Как только вы освободите стороны, вам может понадобиться покачивать крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки.

Отключите шлейф трекпада и клавиатуры от материнской платы.

Снимите верхнюю крышку.

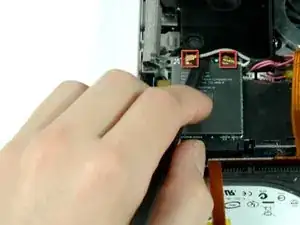

Отключите два кабеля антенны, прикрепленные к карте AirPort Extreme.

Кабель с серой изоляцией подключается к левому разъему, тогда как кабель с белой изоляцией подключается к правому.

Для модели A1261 кабель с черной изоляцией подключается к левому разъему, тогда как кабель с синей изоляцией подключается к правому.

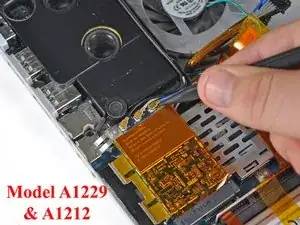

Если у вас MacBook Pro 17" модели A1229 или A1212, то к карте AirPort Extreme подключены три антенны вместо двух.

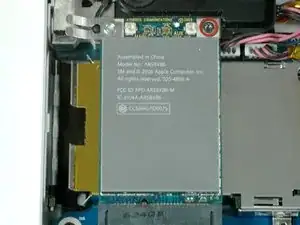

Удалите один черный винт T6 Torx диаметром 4.3 мм из верхнего правого угла карты AirPort Extreme.

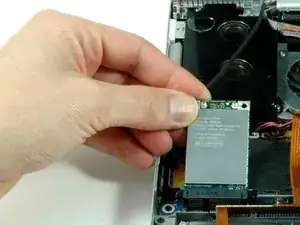

Поднимите карту AirPort Extreme и выньте её из разъема.

Удалите два серебряных винта T6 Torx из верхнего левого угла (8 мм) и нижнего правого угла (10 мм) сборки левого динамика.

Магнит в разъеме MagSafe может притянуть верхний винт к себе после его освобождения.

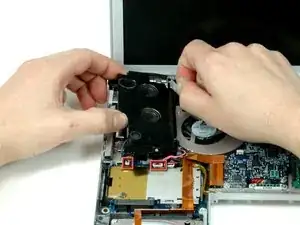

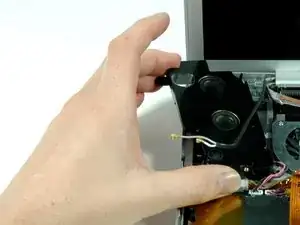

Поднимите сборку левого динамика и слегка поверните её. Полностью удалить динамик пока невозможно, так как он всё ещё подключен к левому интерфейсному блоку снизу.

Отключите два кабеля, удерживающих левый динамик к интерфейсному блоку.

Вынимите левый динамик из верхней крышки.

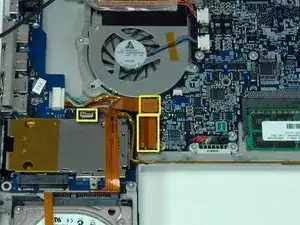

Отключите шлейф жесткого диска и шлейф левого интерфейсного блока от материнской платы.

Отключите разъем правого динамика от левого интерфейсного блока.

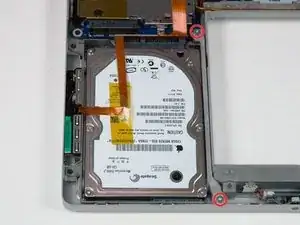

Удалите два серебряных винта T6 Torx, удерживающих серую металлическую скобу с правой стороны жесткого диска.

Поднимите серую металлическую скобу из компьютера.

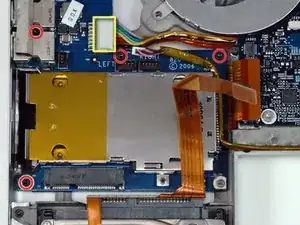

Удалите четыре черных винта T6 Torx, удерживающих левый интерфейсный блок к нижнему корпусу.

Отключите крупный разъем питания от левого интерфейсного блока.

Одной рукой отодвиньте оранжевый шлейф жесткого диска в сторону. Используйте другую руку, чтобы поднять правую сторону левого интерфейсного блока и вынуть его из компьютера.

Снимите L-образный участок черной изоляционной ленты на интерфейсном блоке, чтобы открыть два серебряных винта Phillips, находящихся под ней.

Удалите следующие четыре винта:

Один винт Phillips диаметром 3.2 мм с маленькой головкой.

Три винта Phillips диаметром 1.3 мм с большими головками.

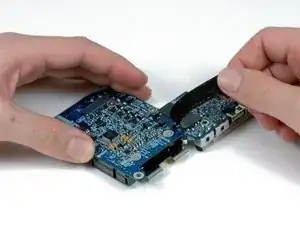

Корпус ExpressCard теперь свободен от левого интерфейсного блока.

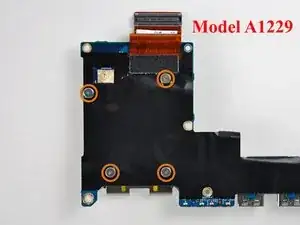

Если у вас MacBook Pro 17" модели A1229, удалите четыре винта Phillips диаметром 1.3 мм с большими головками.
