Замена антенн кабелей в MacBook Pro 17" модели A1151, A1212, A1229 и A1261

Используйте пальцы, чтобы отвести оба рычага освобождения аккумулятора от аккумулятора и извлечь аккумулятор из компьютера.

Удалите четыре одинаковых винта Philips 3.4 мм с двери, закрывающей память. Эти винты имеют головки диаметром 4 мм, в отличие от 3 мм головок на корпусных винтах.

Поднимите дверь памяти достаточно, чтобы за нее ухватиться, и скользните ей к себе, отводя ее от корпуса.

Удалите три винта Philips в отсеке аккумулятора рядом с защелкой. Компания Apple позаботилась о том, чтобы эти винты были немного наклонены, что упрощает их удаление. На A1261 эти винты имеют головки диаметром 4 мм, в отличие от 3 мм головок на корпусных винтах.

Удалите следующие шесть винтов:

Два 14.5 мм винта T6 Torx с каждой стороны слота ОЗУ.

Четыре 3.4 мм винта Philips вдоль петли.

Удалите четыре винта Philips 3.4 мм с боковой стороны компьютера.

Поверните компьютер на 90 градусов и удалите два винта Philips с задней стороны компьютера.

Поверните компьютер еще на 90 градусов и удалите четыре винта Philips со стороны компьютера.

Не дергайте верхнюю крышку резко. Крышка прикреплена к материнской плате с помощью шлейфа.

Поднимите заднюю часть крышки и проведите пальцами вдоль сторон, освобождая крышку по мере продвижения. После того, как вы освободите стороны, возможно, вам потребуется покачать крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки.

Отключите шлейф трекпада и клавиатуры от материнской платы.

Снимите верхнюю крышку.

Отключите два антеннных кабеля от карты AirPort Extreme, шлейф iSight и инвертора с левой стороны материнской платы и шлейф данных дисплея с правой стороны материнской платы. Будьте осторожны, чтобы не повредить разъемы.

Для моделей A1229 и A1212 отключите три антеннных кабеля от карты AirPort Extreme и три разъема, отмеченные на материнской плате.

Для A1229 порядок кабелей слева направо: черный (слева; у края корпуса) — серый (посередине) — синий (справа; к середине корпуса).

Для модели A1261 отключите два антеннных кабеля от карты AirPort Extreme и три разъема, отмеченные на материнской плате.

Осторожно отогните шлейф iSight и инвертора от верхней части левого вентилятора и освободите антеннные кабели AirPort из канала в левом динамике.

Удалите десять серебряных винтов T6 Torx, крепящих дисплей (пять с каждой стороны — обратите внимание, что внутренние винты с обеих сторон длиннее с более тонкой головкой).

Не забудьте заменить заглушки петель при повторной установке сборки дисплея. Заглушки специфичны для стороны, так что убедитесь, что выступы направлены к нижней крышке.

Возьмитесь за сборку дисплея с обеих сторон и поднимите ее вверх и наружу из компьютера.

Заглушки петель на этой модели можно легко снять на этом этапе, так как они не закреплены к петле и могут упасть во время обслуживания.

Удалите винты Philips из нижних левых и правых углов дисплея (всего два винта).

Вставьте плоский конец лопатки перпендикулярно к поверхности дисплея между пластиковой полосой, прикрепленной к заднему экрану, и передним экраном.

Не вставляйте лопатку между пластиковой полосой и задним экраном.

Держите лопатку вставленной, поворачивайте ее от дисплея, чтобы отделить передний и задний экраны.

Работайте вдоль правого края дисплея, пока задний экран не будет равно отделен от переднего экрана.

Вставьте лопатку между передним и задним экранами в нижнем правом углу дисплея.

Подденьте задний экран от переднего экрана, чтобы немного разъединить нижний край заднего экрана.

Вставьте плоский конец лопатки в зазор между задним экраном и крышкой.

Поверните лопатку, чтобы отделить нижний край заднего экрана от крышки.

Работайте вдоль нижнего края заднего экрана, пока он не будет равно отделен от крышки.

Теперь, когда правый и нижний края задней рамки слегка отделены от передней рамки, используйте лопатку, чтобы отстегнуть заднюю рамку от зажимов возле нижнего правого угла дисплея.

Вставьте плоский конец лопатки между передней рамкой и пластиковой полоской, прикрепленной к задней рамке, рядом с винтовыми отверстиями в нижних углах дисплея.

Поверните лопатку к задней рамке, чтобы отделить её от передней рамки.

При необходимости продолжайте отделять левый край задней рамки от зажимов на передней рамке дисплея.

Незначительно поднимите нижний край дисплея и отодвиньте его от задней рамки дисплея.

Задняя рамка дисплея остается на месте.

Уберите кусок скотча, фиксирующий кабели подсветки к передней рамке дисплея.

Аккуратно извлеките инвертор из крышки сцепления.

Отключите кабель инвертора, вытянув его разъем из гнезда на плате инвертора.

Отключите разъем подсветки от платы инвертора.

Будьте осторожны при снятии этого разъема, так как он может быть прочно зажат в сокете.

Извлеките инвертор из дисплея.

Используйте плоский конец лопатки, чтобы осторожно отклеить три антенны, приклеенные к нижнему краю ЖК-дисплея.

Уберите пять винтов Phillips, крепящих крышку сцепления к нижнему краю передней рамки дисплея.

Снимите два кусочка скотча, фиксирующие кабель данных дисплея к ЖК-дисплею.

Отключите кабель данных дисплея от ЖК-дисплея, потянув его к нижнему краю дисплея.

Отодвиньте кабель данных дисплея в сторону, чтобы получить доступ к винту Phillips, скрытому под ним.

Держа сборку сцепления одной рукой, вставьте инструмент для открывания iPod между крышкой сцепления и передней рамкой дисплея, чтобы приподнять крышку сцепления над фиксирующим штифтом на передней рамке дисплея.

Отодвиньте сборку сцепления от передней рамки дисплея.

Повторите предыдущий процесс, чтобы освободить другую сторону сборки сцепления от передней рамки дисплея.

Извлеките сборку сцепления из передней рамки дисплея, учитывая любые кабели, которые могут зацепиться.

Удалите пять маленьких винтов Phillips, крепящих пластиковую крышку антенны к внутренней стороне крышки сцепления.

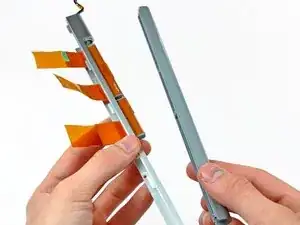

Снимите крышку антенны с крышки сцепления, стараясь не повредить кабели антенны.

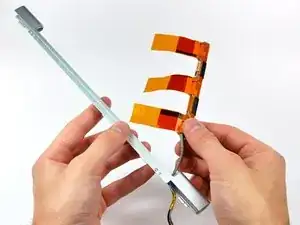

При необходимости отклейте выводы антенны от клея, фиксирующего их к крышке сцепления.

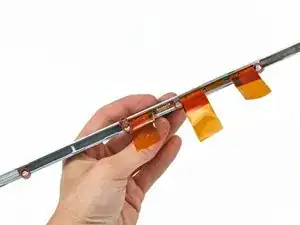

Удалите кабели антенны с крышки сцепления, стараясь не повредить три ремня антенны.
