Замена левой платы ввода/вывода MacBook Pro 17" Модели A1151 A1212 A1229 и A1261

Используйте пальцы, чтобы отвести оба рычага освобождения батареи от батареи и поднять батарею из компьютера.

Удалите четыре одинаковые винта Philips 3,4 мм с крышки памяти. Эти винты имеют головки диаметром 4 мм, а не 3 мм, как у корпусных винтов.

Поднимите крышку памяти так, чтобы получить возможность за нее ухватиться, и сдвиньте ее к себе, отвинчивая от корпуса.

Удалите три винта Philips в отсеке для батареи рядом с замком. Apple предусмотрела немного наклонить эти винты, чтобы облегчить их извлечение. На A1261 эти винты имеют головки диаметром 4 мм, а не 3 мм, как у корпусных винтов.

Удалите следующие шесть винтов:

Два винта T6 Torx длиной 14,5 мм с каждой стороны слота для ОЗУ.

Четыре винта Philips длиной 3,4 мм вдоль шарнира.

Удалите четыре винта Philips длиной 3,4 мм на стороне порта компьютера.

Поверните компьютер на 90 градусов и удалите два винта Philips с задней стороны компьютера.

Снова поверните компьютер на 90 градусов и удалите четыре винта Philips с боковой стороны компьютера.

Не дергайте верхнюю крышку резко. Крышка прикреплена к материнской плате с помощью шлейфа.

Поднимите заднюю часть крышки и двигайте пальцами вдоль боков, освобождая крышку по мере продвижения. Как только вы освободите боковые стороны, возможно, вам придется покачать крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки.

Отключите шлейф трекпада и клавиатуры от материнской платы.

Снимите верхнюю крышку.

Отключите два антенны, прикрепленные к карте AirPort Extreme.

Кабель с серым экранированием соединяется с левым разъемом, в то время как кабель с белым экранированием соединяется с правым разъемом.

Для модели A1261 кабель с черным экранированием соединяется с левым разъемом, в то время как кабель с синим экранированием соединяется с правым разъемом.

Если у вас есть MacBook Pro 17" Модель A1229 или A1212, к карте AirPort Extreme подключены три антенны вместо двух.

Удалите один черный винт T6 Torx длиной 4,3 мм из верхнего правого угла карты AirPort Extreme.

Поднимите карту AirPort Extreme и выдвиньте ее из разъема.

Удалите два серебряных винта T6 Torx из верхнего левого 8 мм и нижнего правого 10 мм углов сборки левого динамика.

Магнит в разъеме MagSafe может притянуть верхний винт к себе после того, как винт будет освобожден.

Поднимите сборку левого динамика и слегка поверните ее. Полностью удалить динамик пока не получится, так как он все еще подключен к левой плате ввода/вывода ниже.

Отключите два кабеля, фиксирующие левый динамик к плате ввода/вывода.

Извлеките левый динамик из верхней крышки.

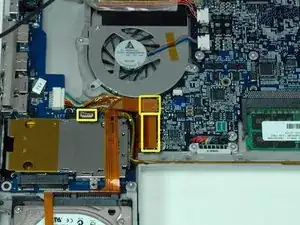

Отключите шлейф жесткого диска и шлейф левой платы ввода/вывода от материнской платы.

Отключите разъем правого динамика от левой платы ввода/вывода.

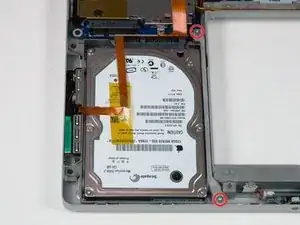

Удалите два серебряных винта T6 Torx, фиксирующих держатель из серого металла с правой стороны жесткого диска. 8 мм сверху и 10 мм снизу.

Извлеките держатель из серого металла из компьютера.

Удалите четыре черных или серебряных винта T6 Torx длиной 4,2 мм, фиксирующих левую плату ввода/вывода к нижней части корпуса.

Отключите крупный разъем питания от левой платы ввода/вывода.

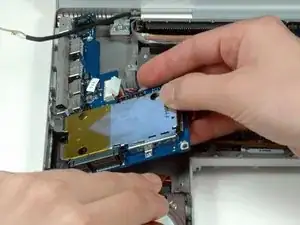

Одной рукой отодвиньте оранжевый шлейф жесткого диска. Используйте другую руку, чтобы приподнять правую сторону левой платы ввода/вывода и выдвинуть ее из компьютера.

Переверните левую плату ввода/вывода.

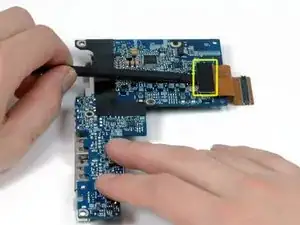

Используйте лопатку, чтобы отключить короткий оранжевый кабель от левой платы ввода/вывода.

Если у вас есть MacBook Pro 17" Модель A1229, этот шаг не требуется.

Снимите L-образный кусок черной пленки с платы ввода/вывода, чтобы открыть два серебряных винта Philips под ним.

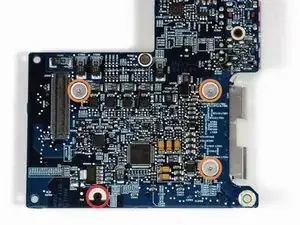

Удалите следующие четыре винта:

Один черный винт Phillips 3,2 мм с маленькой головкой.

Три серебряных винта Phillips 1,3 мм с большими головками.

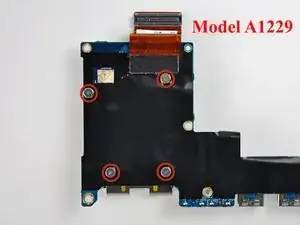

Если у вас MacBook Pro 17" Модель A1229, удалите четыре серебряных винта Phillips 1,3 мм с большими головками.

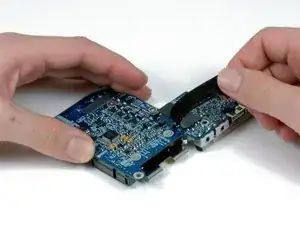

Теперь плата ввода/вывода свободна от корпуса ExpressCard.
