Замена кабеля левой платы ввода-вывода MacBook Pro 17" моделей A1151 A1212 A1229 и A1261

Используйте пальцы, чтобы отвести обе защёлки аккумулятора от батареи и поднимите батарею из корпуса компьютера.

Снимите четыре одинаковых Phillips винта 3,4 мм с крышки отсеков памяти. Головки этих винтов имеют диаметр 4 мм в отличие от 3 мм у винтов корпуса.

Поднимите крышку отсека памяти настолько, чтобы захватить её, и сдвиньте к себе, вынимая её из корпуса.

Снимите три Phillips винта в отсеке аккумулятора рядом с фиксатором. Apple предусмотрела небольшой наклон этих винтов, чтобы их было легче выкручивать. В модели A1261 у этих винтов головки диаметром 4 мм, а не 3 мм, как у винтов корпуса.

Снимите следующие шесть винтов:

Два Torx T6 14,5 мм по обе стороны от слота оперативной памяти.

Четыре Phillips винта 3,4 мм вдоль петли.

Снимите четыре Phillips винта 3,4 мм на стороне с портами.

Поверните компьютер на 90 градусов и снимите два Phillips винта с задней стороны корпуса.

Снова поверните компьютер на 90 градусов и снимите четыре Phillips винта с боковой стороны корпуса.

Не снимайте верхнюю крышку резко. Крышка прикреплена к плате логики с помощью плоского кабеля.

Поднимите заднюю часть крышки и пройдитесь пальцами вдоль боков, освобождая крышку по ходу. После освобождения боков, возможно, придётся покачать крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки.

Отключите плоский кабель трекпада и клавиатуры от платы логики.

Снимите верхнюю крышку.

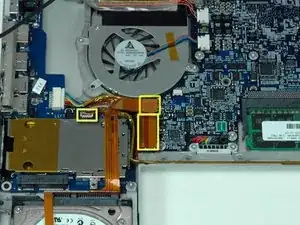

Отключите плоский кабель жёсткого диска и плоский кабель левой платы ввода-вывода от платы логики.

Отключите разъем правого динамика от левой платы ввода-вывода.

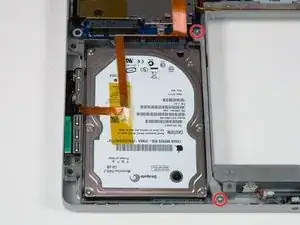

Снимите два серебристых Torx T6 винта, крепящих серую металлическую держатель к правой стороне жёсткого диска.

Поднимите серую металлическую держатель и извлеките её из компьютера.

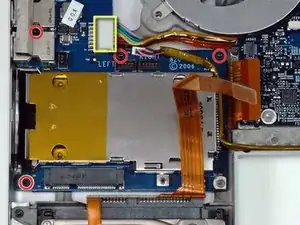

Снимите пять чёрных Torx T6 винтов, крепящих левую плату ввода-вывода к нижней части корпуса.

Отключите крупный силовой разъём от левой платы ввода-вывода.

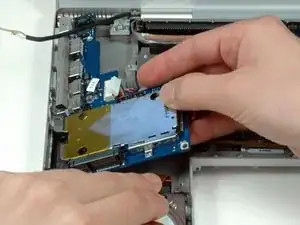

Отведите оранжевый плоский кабель жёсткого диска в сторону одной рукой. Другой рукой поднимите правую сторону левой платы ввода-вывода и выдвиньте её из корпуса.

Переверните левую плату ввода-вывода.

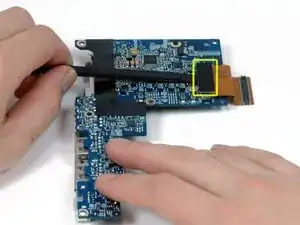

Используйте лопатку, чтобы отключить короткий оранжевый кабель от левой платы ввода-вывода.
