Замена клавиатуры MacBook Pro 17" моделей A1151 A1212 A1229 и A1261

Используя пальцы, отведите оба фиксирующих язычка батареи от батареи и выньте батарею из компьютера.

Удалите четыре одинаковых винта Phillips 3,4 мм из дверцы памяти. У этих винтов головки диаметром 4 мм, а не 3 мм, как у винтов корпуса.

Поднимите дверцу памяти настолько, чтобы за неё можно было ухватиться, и сдвиньте её к себе, оттягивая от корпуса.

Удалите три винта Phillips в отсеке батареи рядом с защёлкой. Apple предусмотрела небольшой наклон этих винтов, чтобы их было легче откручивать. На моделях A1261 у этих винтов головки диаметром 4 мм, а не 3 мм, как у винтов корпуса.

Удалите следующие шесть винтов:

Два винта T6 Torx 14,5 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips 3,4 мм вдоль шарнира.

Удалите четыре винта Phillips 3,4 мм со стороны портов компьютера.

Поверните компьютер на 90 градусов и удалите два винта Phillips с задней стороны компьютера.

Снова поверните компьютер на 90 градусов и удалите четыре винта Phillips с боковой стороны компьютера.

Не отрывайте верхнюю крышку резко. Крышка соединена с платой через ленточный кабель.

Поднимите заднюю часть крышки и проводите пальцами вдоль боков, освобождая крышку по мере продвижения. После освобождения боков, возможно, придётся покачать крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки.

Отключите ленточный кабель трекпада и клавиатуры от платы.

Снимите верхнюю крышку.

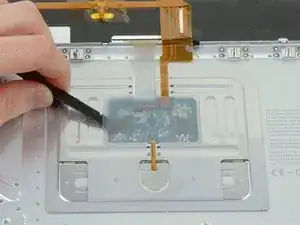

Используйте лопатку, чтобы поддеть полупрозрачную пластиковую оболочку, закрывающую разъём клавиатуры.

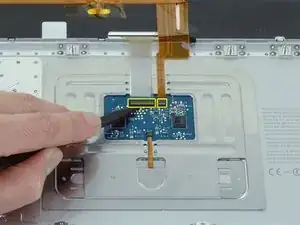

Используйте кончик лопатки, чтобы перевернуть вверх чёрные пластиковые защёлки, фиксирующие ленточные кабели клавиатуры и подсветки клавиатуры.

Вытащите оранжевый ленточный кабель подсветки клавиатуры из его разъёма.

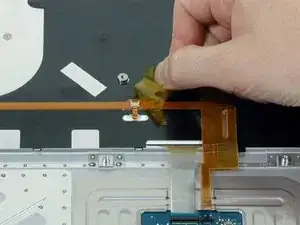

Отклейте оранжевую ленту, закрывающую разъём подсветки клавиатуры.

Используйте кончик лопатки, чтобы перевернуть вверх коричневую пластиковую защёлку, фиксирующую ленточный кабель подсветки клавиатуры.

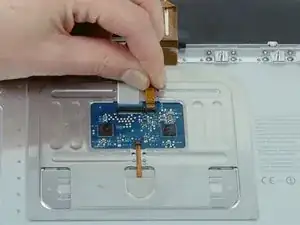

Используйте лопатку или палец, чтобы выдвинуть ленточный кабель подсветки клавиатуры из его разъёма.

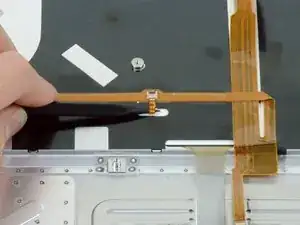

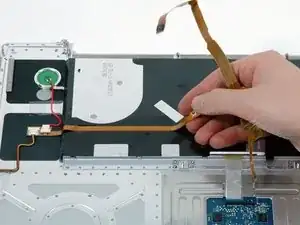

Аккуратно поднимите оранжевый ленточный кабель, передающий сигналы питания и сна.

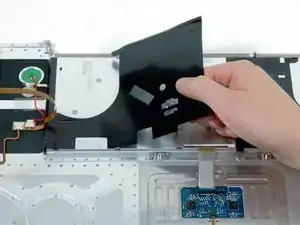

Отклейте две чёрные защитные оболочки на нижней стороне клавиатуры. Не требуется полностью удалять их, достаточно отогнуть настолько, чтобы получить доступ к винтам под ними.

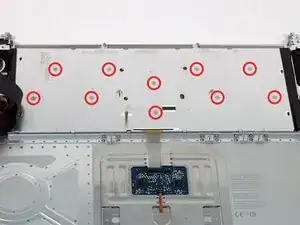

Удалите десять одинаковых винтов Phillips, прикрепляющих клавиатуру к корпусу.

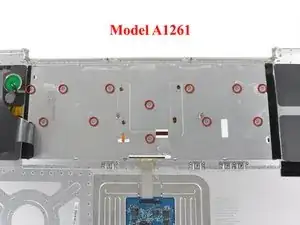

На моделях A1261 клавиатура закреплена двенадцатью винтами. Их расположение показано на второй фотографии.

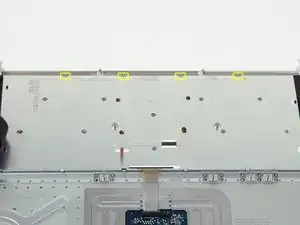

Вдоль заднего края клавиатуры расположены четыре фиксирующих язычка, удерживающие её на месте. Эти язычки необходимо выпрямить, прежде чем вы сможете снять клавиатуру.

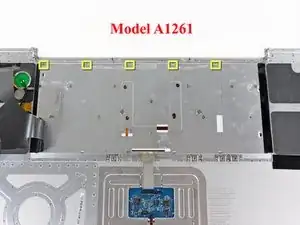

На клавиатуре моделей A1261 пять фиксирующих язычков. Их расположение показано на второй фотографии.

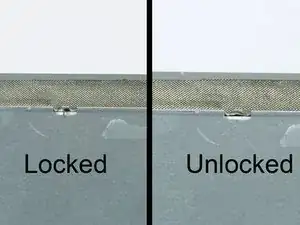

Первый кадр показывает язычок в положении «заблокировано», второй кадр показывает тот же язычок в положении «разблокировано».

Используйте тонкогубцы или лопатку, чтобы согнуть каждый из четырёх язычков так, чтобы они все были в положении «разблокировано».

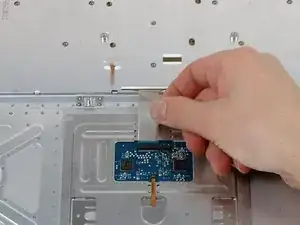

Выдвиньте ленточный кабель клавиатуры из его разъёма.

Если ленточный кабель не выдвигается, убедитесь, что чёрная пластиковая защёлка, удерживающая кабель, находится в вертикальном положении.

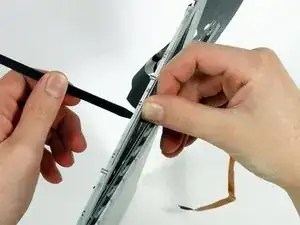

Поставьте верхнюю крышку на ребро и с помощью лопатки оттолкните клавиатуру от корпуса, протыкая лопатку через центральное отверстие под винт клавиатуры. Схватите клавиатуру, когда она начнёт отделяться от корпуса.
