Замена кабеля передачи данных дисплея MacBook Pro 17" моделей A1151 A1212 A1229 и A1261

С помощью пальцев отодвиньте обе защелки фиксатора аккумулятора от батареи и поднимите батарею из компьютера.

Удалите четыре одинаковых винта Phillips 3,4 мм из крышки отделения памяти. У этих винтов головки диаметром 4 мм, а не 3 мм, как у винтов корпуса.

Поднимите крышку отсека памяти настолько, чтобы за нее можно было схватиться, и сдвиньте её к себе, оттянув от корпуса.

Удалите три винта Phillips в отсеке аккумулятора рядом с защелкой. Apple достаточно позаботилась и установила эти винты под небольшим углом, чтобы их было проще выкрутить. В модели A1261 у этих винтов головки диаметром 4 мм вместо 3 мм, как у винтов корпуса.

Удалите следующие шесть винтов:

Два винта T6 Torx длиной 14,5 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips длиной 3,4 мм вдоль петли.

Удалите четыре винта Phillips длиной 3,4 мм со стороны портов компьютера.

Поверните компьютер на 90 градусов и удалите два винта Phillips с задней части компьютера.

Поверните компьютер еще на 90 градусов и удалите четыре винта Phillips со стороны компьютера.

Не дергайте верхнюю крышку резко. Крышка прикреплена к логической плате ленточным кабелем.

Поднимите заднюю часть крышки и пальцами двигайтесь вдоль боков, освобождая крышку по мере продвижения. После освобождения боков может понадобиться покачать крышку вверх-вниз, чтобы освободить переднюю часть верхней крышки.

Отключите ленточный кабель трекпада и клавиатуры от логической платы.

Снимите верхнюю крышку.

Отключите два антенных кабеля от карты AirPort Extreme, кабели iSight и инвертора от левой стороны логической платы, а также кабель передачи данных дисплея от правой стороны логической платы. Будьте осторожны и сдвигайте разъемы, иначе они могут быть повреждены.

Для моделей A1229 и A1212 отключите три антенных кабеля от карты AirPort Extreme и три разъема, выделенных на логической плате.

Для модели A1229 порядок кабелей слева направо: черный (слева; к краю корпуса) — серый (средний) — синий (справа; к центру корпуса).

Для модели A1261 отключите два антенных кабеля от карты AirPort Extreme и три разъема, выделенных на логической плате.

Аккуратно отслоите кабели iSight и инвертора от верхней части левого вентилятора и выведите антенные кабели AirPort из канала в левом динамике.

Удалите десять серебристых винтов T6 Torx, крепящих дисплей (по пять с каждой стороны — обратите внимание, что внутренние винты по обеим сторонам длиннее и с более тонкой головкой).

Не забудьте при повторной установке сборки дисплея вернуть крышки концов петель. Крышки концов специфичны для стороны, поэтому убедитесь, что выступы направлены к нижнему корпусу.

Возьмите сборку дисплея обеими сторонами и поднимите её вверх и извлеките из компьютера.

На этой модели крышки концов петель можно легко снять в этот момент, так как они не прикреплены к петле и могут отпасть во время обслуживания.

Удалите винты Phillips из нижних левого и правого углов дисплея (всего два винта).

Вставьте плоский конец лопатки перпендикулярно лицевой части дисплея между пластиковой полосой, прикрепленной к задней рамке, и передней рамкой.

Не вставляйте лопатку между пластиковой полосой и задней рамкой.

Держа лопатку вставленной, поверните её от дисплея, чтобы разъединить переднюю и заднюю рамки.

Работайте вдоль правого края дисплея, пока задняя рамка равномерно не отделится от передней.

Вставьте лопатку между передней и задней рамками дисплея в нижнем правом углу.

Подденьте заднюю рамку от передней, чтобы слегка раздвинуть нижний край задней рамки.

Вставьте плоский конец лопатки в щель между задней рамкой дисплея и крышкой сцепления.

Поверните лопатку, чтобы отделить нижний край задней рамки дисплея от крышки сцепления.

Работайте вдоль нижнего края задней рамки, пока она равномерно не отделится от крышки сцепления.

Теперь, когда правые и нижние кромки задней рамки слегка отстали от передней рамки, используйте лопатку, чтобы отщелкнуть заднюю рамку с защёлок рядом с нижним правым углом дисплея.

Вставьте плоский конец лопатки между передней рамкой и пластиковым полосовым элементом, прикреплённым к задней рамке, рядом с отверстиями для винтов в нижних углах дисплея.

Поверните лопатку в направлении задней рамки, чтобы отделить её от передней рамки.

При необходимости продолжайте отделять левую кромку задней рамки от защёлок на передней рамке дисплея.

Слегка приподнимите нижний край дисплея и оттяните его от задней рамки дисплея.

Задняя рамка дисплея остаётся на месте.

Снимите кусочек ленты, фиксирующий кабели подсветки к передней рамке дисплея.

Аккуратно выньте инвертор из крышки сцепления.

Отключите кабель инвертора, оттянув его разъём от гнезда на плате инвертора.

Отключите разъём подсветки от платы инвертора.

Будьте осторожны при снятии этого разъёма, он может быть плотно посажен в своём гнезде.

Снимите инвертор с дисплея.

Используйте плоский конец лопатки, чтобы аккуратно отлепить три антеннные ленты, приклеенные к нижнему краю ЖК‑экрана.

Удалите пять винтов с крестообразным шлицем, фиксирующих крышку сцепления к нижнему краю передней рамки дисплея.

Снимите два куска ленты, фиксирующие кабель передачи данных дисплея к ЖК‑панели.

Отключите кабель передачи данных дисплея от ЖК‑панели, потянув его в направлении нижнего края дисплея.

Отодвиньте кабель передачи данных дисплея в сторону, чтобы получить доступ к спрятанному под ним винту с крестообразным шлицем и удалить его.

Одной рукой оттягивая узел сцепления от шарнира сцепления, вставьте инструмент для вскрытия iPod между крышкой сцепления и передней рамкой дисплея, чтобы приподнять крышку сцепления над фиксирующим штифтом на передней рамке дисплея.

Оттяните узел сцепления от передней рамки дисплея.

Повторите процедуру, описанную в предыдущем шаге, чтобы освободить другую сторону узла сцепления от передней рамки дисплея.

Снимите узел сцепления с передней рамки дисплея, следя за тем, чтобы кабели не зацепились.

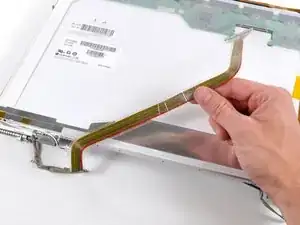

Удалите кабель передачи данных дисплея из узла сборки дисплея.
