Замена крышки защёлки MacBook Pro 17" моделей A1151 A1212 A1229 и A1261

Используйте пальцы, чтобы отвести обе защёлки фиксатора батареи от аккумулятора и выньте батарею из компьютера.

Удалите четыре одинаковых винта Phillips 3,4 мм с крышки отсека памяти. У этих винтов головки диаметром 4 мм, а не 3 мм, как у винтов корпуса.

Поднимите крышку отсека памяти настолько, чтобы схватиться за неё, и сдвиньте к себе, оттянув её от корпуса.

Удалите три винта Phillips в отсеке батареи рядом с защёлкой. Apple предусмотрительно установила эти винты под небольшим углом, чтобы их было легче выкрутить. У модели A1261 у этих винтов головки диаметром 4 мм, а не 3 мм, как у винтов корпуса.

Удалите следующие шесть винтов:

Два Torx T6 длиной 14,5 мм по обе стороны от слота ОЗУ.

Четыре винта Phillips 3,4 мм вдоль петли.

Удалите четыре винта Phillips 3,4 мм на стороне с портами компьютера.

Поверните компьютер на 90 градусов и удалите два винта Phillips с задней стороны компьютера.

Снова поверните компьютер на 90 градусов и удалите четыре винта Phillips с боковой стороны компьютера.

Не срывайте верхнюю крышку резко. Крышка прикреплена к плате логики ленточным кабелем.

Поднимите заднюю часть крышки и проводите пальцами вдоль боков, освобождая крышку по ходу. После освобождения боков возможно придётся покачать крышку вверх-вниз, чтобы освободить переднюю часть верхней крышки.

Отключите ленточный кабель трекпада и клавиатуры от платы логики.

Снимите верхнюю крышку.

Отключите два антенных кабеля от карты AirPort Extreme, кабели iSight и инвертора от левой стороны платы логики и кабель данных дисплея от правой стороны платы логики. Будьте осторожны при сдвиге соединителей, чтобы не повредить их.

Для моделей A1229 и A1212 отключите три антенных кабеля от карты AirPort Extreme и три соединителя, отмеченных на плате логики.

Для A1229 порядок кабелей слева направо: чёрный (слева; к краю корпуса) — серый (в середине) — синий (справа; к центру корпуса).

Для модели A1261 отключите два антенных кабеля от карты AirPort Extreme и три соединителя, отмеченных на плате логики.

Осторожно оторвите кабели iSight и инвертора от верхней части левого вентилятора и выведите антенные кабели AirPort из канала в левом динамике.

Удалите десять серебристых винтов Torx T6, крепящих дисплей (по пять с каждой стороны — обратите внимание, что внутренние винты с обеих сторон длиннее и имеют более тонкую головку).

Не забудьте при повторной установке сборки дисплея вернуть заглушки концов петель на место. Заглушки специфичны для стороны, поэтому убедитесь, что выступы направлены к нижнему корпусу.

Возьмите сборку дисплея за обе стороны и поднимите её вверх и выньте из компьютера.

Заглушки концов петель на этой модели легко снимаются на данном этапе, так как они не закреплены на петле и могут соскочить при обслуживании.

Удалите винты Phillips из нижних левого и правого углов дисплея (всего два винта).

Вставьте плоский конец лопатки перпендикулярно лицевой стороне дисплея между пластиковой полосой, прикреплённой к заднему безелю, и передним безелем.

Не вставляйте лопатку между пластиковой полосой и задним безелем.

Держа лопатку вставленной, проверните её от дисплея, чтобы разъединить передний и задний безели.

Работайте вдоль правого края дисплея, пока задний безель равномерно не отделится от переднего.

Вставьте лопатку между передним и задним безелями дисплея в нижнем правом углу.

Подденьте задний безель от фронтального, чтобы слегка разъединить нижний край заднего безеля дисплея.

Вставьте плоский конец лопатки в зазор между задним безелем дисплея и крышкой защёлки.

Поверните лопатку, чтобы отделить нижний край заднего безеля дисплея от крышки защёлки.

Работайте вдоль нижнего края заднего безеля, пока он равномерно не отделится от крышки защёлки.

Теперь, когда правые и нижние кромки задней окантовки слегка отлегли от передней окантовки, используйте лопатку, чтобы отстегнуть заднюю окантовку от защёлок рядом с нижним правым углом дисплея.

Вставьте плоский конец лопатки между передней окантовкой и пластиковой полосой, прикреплённой к задней окантовке, рядом с отверстиями для винтов в нижних углах дисплея.

Поверните лопатку в сторону задней окантовки, чтобы отделить её от передней окантовки.

При необходимости продолжите отделять левую кромку задней окантовки от защёлок на передней окантовке дисплея.

Слегка приподнимите нижний край дисплея и отведите его от задней окантовки дисплея.

Задняя окантовка дисплея остаётся на месте.

Снимите кусочек ленты, фиксирующий кабели подсветки к передней окантовке дисплея.

Осторожно приподнимите инвертор из крышки сцепления.

Отключите кабель инвертора, потянув его разъём от гнезда на плате инвертора.

Отключите разъём подсветки от платы инвертора.

Будьте осторожны при снятии этого разъёма — он может быть плотно зафиксирован в гнезде.

Снимите инвертор с дисплея.

Используйте плоский конец лопатки, чтобы аккуратно отлепить три антенны-ленты, приклеенные к нижнему краю ЖК-экрана.

Удалите пят�� крестовых винтов, крепящих крышку сцепления к нижнему краю передней окантовки дисплея.

Снимите две полоски ленты, фиксирующие кабель передачи данных дисплея к ЖК-экрану.

Отключите кабель передачи данных дисплея от ЖК-экрана, потянув его к нижнему краю дисплея.

Отведите кабель передачи данных дисплея в сторону, чтобы получить доступ к скрытому под ним крестовому винту и удалить его.

Держа одной рукой сцепление и оттягивая его от петли сцепления, вставьте инструмент для вскрытия iPod между крышкой сцепления и передней окантовкой дисплея, чтобы подпереть крышку сцепления и поднять её над фиксирующим штифтом на передней окантовке дисплея.

Оттяните сборку сцепления от передней окантовки дисплея.

Повторите процедуру, описанную в предыдущем шаге, чтобы освободить другую сторону сборки сцепления от передней окантовки дисплея.

Снимите сборку сцепления с передней окантовки дисплея, следя за кабелями, которые могут зацепиться.

Удалите пять маленьких крестовых винтов, крепящих пластиковую крышку антенны к внутренней стороне крышки сцепления.

Снимите крышку антенны с крышки сцепления, аккуратно чтобы не повредить кабели антенны.

При необходимости отслойте антенные проводники от клея, фиксирующего их к крышке сцепления.

Снимите кабели антенны с крышки сцепления, осторожно, чтобы не повредить три антенные ленты.

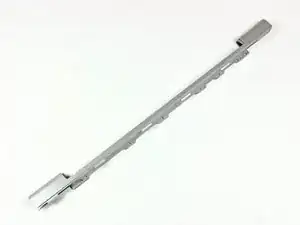

Крышка сцепления остаётся.
