Замена разъёма аккумулятора MacBook Pro 17" моделей A1151 A1212 A1229 и A1261

Используя пальцы, оттолкните обе защёлки аккумулятора от батареи и поднимите аккумулятор из корпуса компьютера.

Снимите четыре одинаковых винта Phillips 3,4 мм с крышки отсека памяти. У этих винтов головки диаметром 4 мм, в отличие от 3 мм у винтов корпуса.

Поднимите крышку отсека памяти достаточно, чтобы захватить её, и сдвиньте к себе, оттянув от корпуса.

Снимите три винта Phillips в отсеке аккумулятора рядом с защёлкой. Apple расположила эти винты под небольшим углом, чтобы их было легче выкручивать. На модели A1261 у этих винтов головки диаметром 4 мм, а не 3 мм, как у винтов корпуса.

Удалите следующие шесть винтов:

Два Torx T6 14,5 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips 3,4 мм вдоль шарнира.

Снимите четыре винта Phillips 3,4 мм на стороне с портами.

Поверните компьютер на 90 градусов и снимите два винта Phillips с задней части корпуса.

Поверните компьютер ещё на 90 градусов и снимите четыре винта Phillips с боковой стороны корпуса.

Не срывайте верхнюю панель резко. Панель прикреплена к логической плате ленточным кабелем.

Поднимите заднюю часть панели и пальцами освободите боковые стороны, продвигаясь по периметру. После освобождения боков, возможно, придётся покачать панель вверх-вниз, чтобы освободить переднюю часть верхней панели.

Отключите ленточный кабель трекпада и клавиатуры от логической платы.

Снимите верхнюю панель.

Отключите оранжевый ленточный кабель SuperDrive от логической платы, при необходимости удалив ленты.

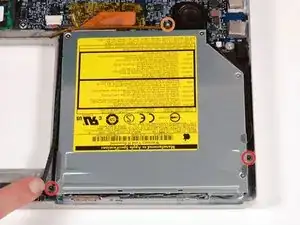

Снимите следующие три винта:

Два чёрных Torx T6 4 мм по обе стороны SuperDrive.

Один серебристый Torx T6 8,7 мм (в некоторых моделях чёрный) сзади привода рядом с динамиком.

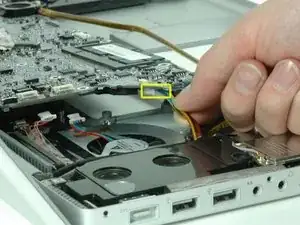

Одной рукой оттяните кабель динамика, а другой поднимите оптический привод и извлеките его из компьютера.

Если у вас застрял CD или другой предмет в оптическом приводе, у нас есть руководство по ремонту оптического привода.

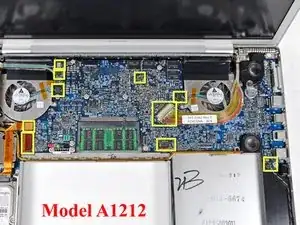

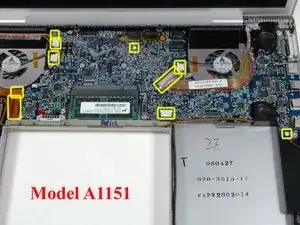

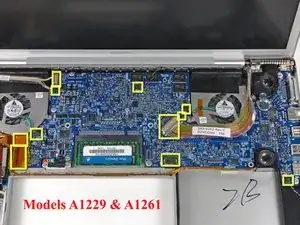

Отключите от логической платы указанные десять разъёмов.

Разъёмы имеют разные положения для четырёх ревизий MacBook Pro, рассматриваемых в этом руководстве; их местоположения выделены на трёх изображениях этого шага.

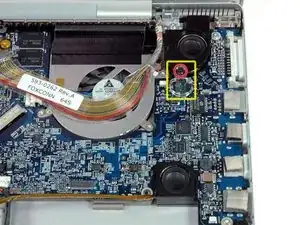

Поверните крупный кабель данных дисплея влево и отключите маленький правый кабель датчика температуры, расположенный под ним.

Если у вас модель A1261, правый кабель датчика температуры находится между разъёмом правого вентилятора и кабелем данных дисплея.

Снимите один чёрный винт Torx T6 4 мм, удерживающий прозрачный пластиковый щит над правым датчиком освещённости.

Снимите прозрачный пластиковый щит с правого датчика освещённости.

Отклейте оранжевую ленту Kapton, фиксирующую левый кабель датчика температуры к логической плате.

Если у вас MacBook Pro 17" модели A1229, это средний датчик температуры.

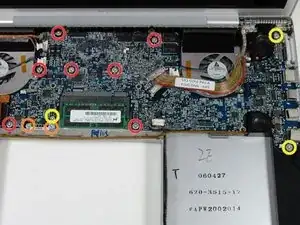

Снимите следующие двенадцать винтов:

Семь винтов Torx T6 6,5 мм.

Два винта с втулкой Torx T6 7,6 мм, фиксирующие разъём аккумулятора к нижнему корпусу.

Три винта Torx T6 7,8 мм.

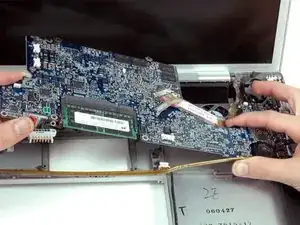

Поднимите левую сторону логической платы и отключите многоцветный силовой разъём снизу платы.

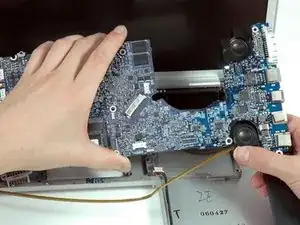

Возьмитесь за логическую плату за левую сторону и за тонкую часть рядом с правым вентилятором и выверните плату из нижнего корпуса.

Если правая сборка динамика остаётся прикреплённой к логической плате, удерживайте плату одной рукой и сдвиньте динамик вверх, чтобы освободить его от платы.

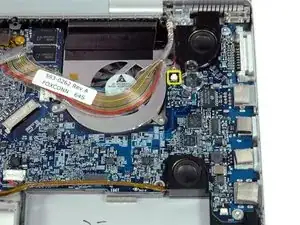

Для правильной сборки MacBook Pro вам потребуется очистить и заменить термопасту на трёх микросхемах на нижней стороне логической платы. Используйте наше руководство по нанесению термопасты, чтобы подготовить поверхности процессора и радиатора.

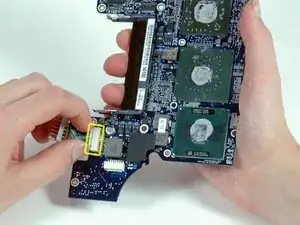

Отключите разноцветный разъём аккумулятора от платы логики.

Для правильной сборки MacBook Pro необходимо очистить и заменить термопасту на трёх показанных здесь микросхемах. Используйте наше Руководство по нанесению термопасты, чтобы подготовить поверхности процессора и радиатора.
