Замена AirPort Extreme в MacBook Pro 17" моделей A1151 A1212 A1229 и A1261

Используйте пальцы, чтобы отвести обе защёлки батареи от самой батареи и выньте батарею из компьютера.

Снимите четыре одинаковых винта Phillips 3,4 мм с отсека памяти. Эти винты имеют головки диаметром 4 мм, в отличие от винтов корпуса с головками 3 мм.

Поднимите крышку отсека памяти достаточно, чтобы за неё ухватиться, и сдвиньте её к себе, отстыковывая от корпуса.

Снимите три винта Phillips в отсеке батареи рядом с защёлкой. Apple предусмотрела небольшой наклон этих винтов, чтобы их было легче выкручивать. В модели A1261 эти винты имеют головки диаметром 4 мм, в отличие от винтов корпуса с головками 3 мм.

Снимите следующие шесть винтов:

Два Torx T6 длиной 14,5 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips 3,4 мм вдоль шарнира.

Снимите четыре винта Phillips 3,4 мм на стороне компьютера с портами.

Поверните компьютер на 90 градусов и снимите два винта Phillips с задней части компьютера.

Поверните компьютер ещё на 90 градусов и снимите четыре винта Phillips с боковой стороны компьютера.

Не отрывайте верхнюю крышку резко. Крышка соединена с логической платой плоским шлейфом.

Поднимите заднюю часть крышки и проведите пальцами вдоль боков, освобождая крышку по мере продвижения. После освобождения боков может потребоваться покачать крышку вверх-вниз, чтобы освободить переднюю часть верхней крышки.

Отключите шлейф тачпада и клавиатуры от логической платы.

Снимите верхнюю крышку.

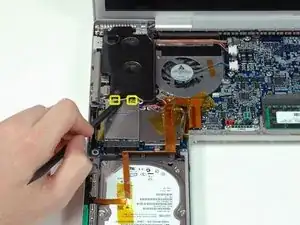

Отключите два антенных кабеля, подключенных к карте AirPort Extreme.

Кабель с серым экранированием подключается к левому разъёму, а кабель с белым экранированием — к правому.

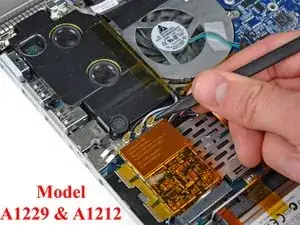

Если у Вас MacBook Pro 17" модели A1229 или A1212, к карте AirPort Extreme подключены три антенных кабеля вместо двух.

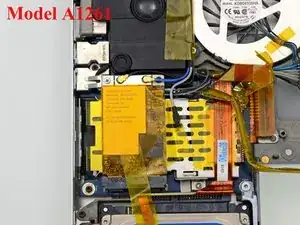

Если у Вас MacBook Pro 17" модели A1261, кабель с чёрным экранированием подключается к левой стороне разъёма, а кабель с синим экранированием — к правой.

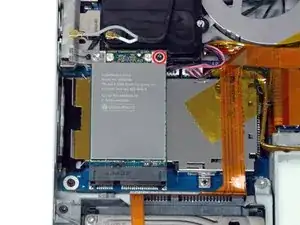

Снимите один чёрный винт Torx T6 в верхнем правом углу карты AirPort Extreme.

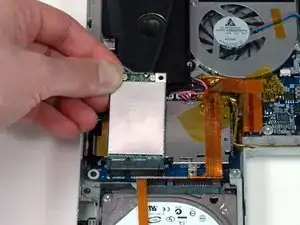

Поднимите карту AirPort Extreme и сдвиньте её из разъёма.

Обратите внимание на положение заземляющей скобы, прикреплённой к левой стороне карты. В некоторых моделях скоба смонтирована на верхней поверхности карты AirPort Extreme и контактирует с верхней крышкой. В других моделях скоба смонтирована на нижней стороне и контактирует с корпусом разъёма наушников.
