Замена левого шарнира защёлки MacBook Pro 17" моделей A1151 A1212 A1229 и A1261

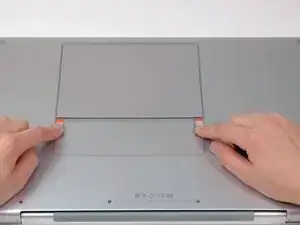

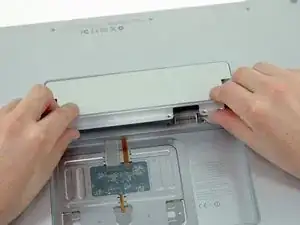

Сдвиньте обе защёлки батареи пальцами от батареи и выньте батарею из компьютера.

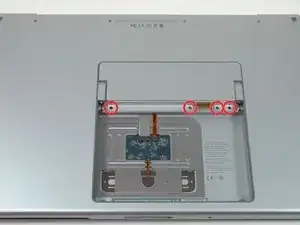

Удалите четыре одинаковых винта Phillips 3,4 мм с крышки отсека памяти. У этих винтов головки диаметром 4 мм, а не 3 мм, как у винтов корпуса.

Поднимите крышку отсека памяти настолько, чтобы можно было её ухватить, и сдвиньте её к себе, отводя от корпуса.

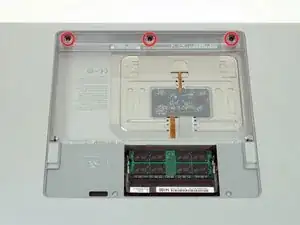

Удалите три винта Phillips в отсеке батареи возле защёлки. Apple предусмотрела небольшой наклон этих винтов, чтобы их было легче выкрутить. На модели A1261 головки этих винтов имеют диаметр 4 мм, а не 3 мм, как у винтов корпуса.

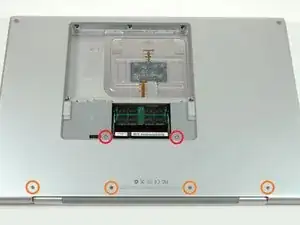

Удалите следующие шесть винтов:

Два винта T6 Torx длиной 14,5 мм по обе стороны слота ОЗУ.

Четыре винта Phillips 3,4 мм вдоль петли.

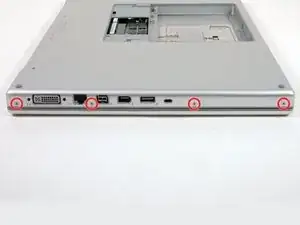

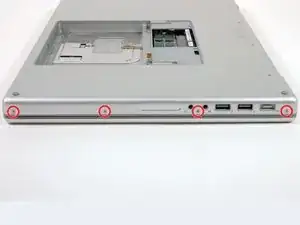

Удалите четыре винта Phillips 3,4 мм на стороне с разъёмами компьютера.

Поверните компьютер на 90 градусов и удалите два винта Phillips с задней стороны корпуса.

Снова поверните компьютер на 90 градусов и удалите четыре винта Phillips с боковой стороны корпуса.

Не отрывайте верхнюю панель резко. Панель соединена с логической платой через лентовый кабель.

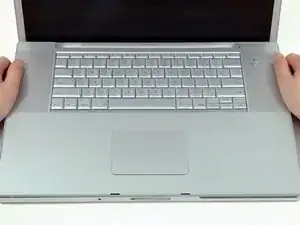

Поднимите заднюю часть панели и проведите пальцами по бокам, освобождая панель по мере продвижения. После освобождения боков возможно придётся покачать панель вверх-вниз, чтобы освободить переднюю часть верхней панели.

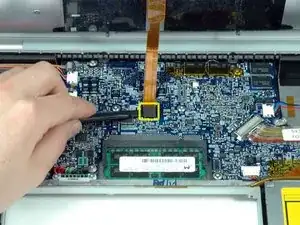

Отключите лентовый кабель трекпада и клавиатуры от логической платы.

Снимите верхнюю панель.

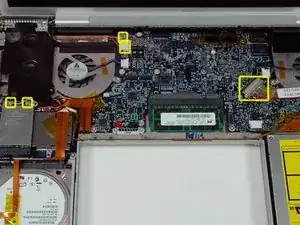

Отключите два антенных кабеля от карты AirPort Extreme, кабели iSight и инвертора от левой стороны логической платы, и кабель данных дисплея от правой стороны логической платы. Аккуратно сдвигайте разъёмы при отсоединении, иначе они могут повредиться.

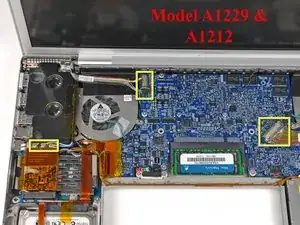

Для моделей A1229 и A1212 отключите три антенных кабеля от карты AirPort Extreme и три разъёма, выделенные на логической плате.

Для A1229 порядок кабелей слева направо: чёрный (слева; к краю корпуса) — серый (в центре) — синий (справа; к середине корпуса).

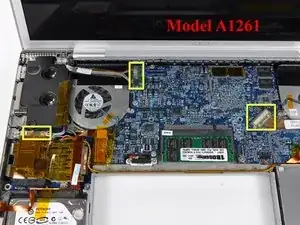

Для модели A1261 отключите два антенных кабеля от карты AirPort Extreme и три разъёма, выделенные на логической плате.

Осторожно отлепите кабели iSight и инвертора от верхней части левого вентилятора и выведите антенные кабели AirPort из канала в левом динамике.

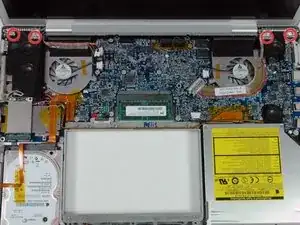

Удалите десять серебристых винтов T6 Torx, фиксирующих дисплей (по пять с каждой стороны — обратите внимание, что внутренние винты с обеих сторон длиннее и имеют тоньшую головку).

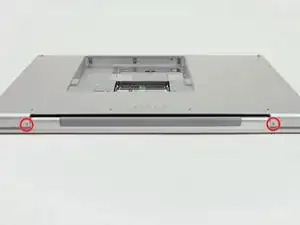

Не забудьте при установке дисплейного блока заново поставить заглушки концов петли. Заглушки специфичны для стороны, поэтому убедитесь, что выступы направлены к нижнему корпусу.

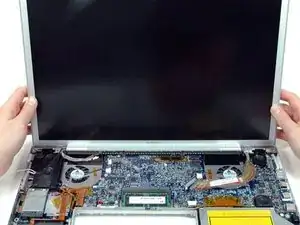

Ухватите дисплейный блок с обеих сторон и поднимите его вверх и выньте из компьютера.

На этой модели заглушки концов петли легко снимаются на этом этапе, так как они не закреплены на петле и могут отвалиться во время ремонта.

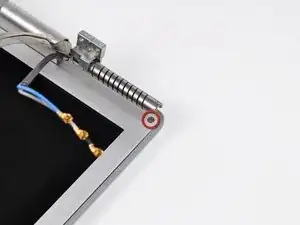

Удалите винты Phillips из нижних левых и правых углов дисплея (всего два винта).

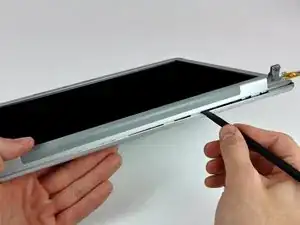

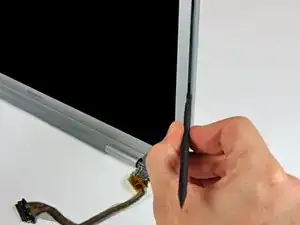

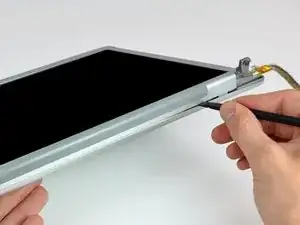

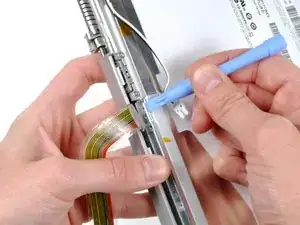

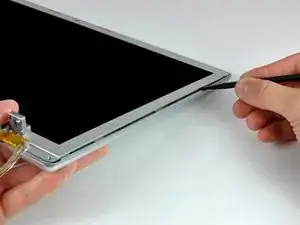

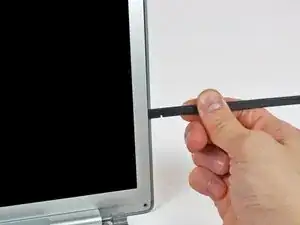

Вставьте плоский конец лопатки перпендикулярно плоскости дисплея между пластиковой полосой, прикреплённой к задней рамке, и передней рамкой.

Не вставляйте лопатку между пластиковой полосой и задней рамкой.

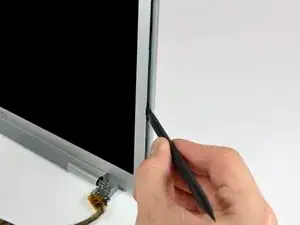

Оставив лопатку вставленной, проверните её от дисплея, чтобы отделить переднюю и заднюю рамки.

Продвигайтесь вдоль правого края дисплея, пока задняя рамка равномерно не отделится от передней рамки.

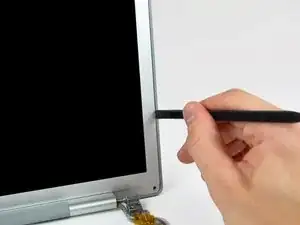

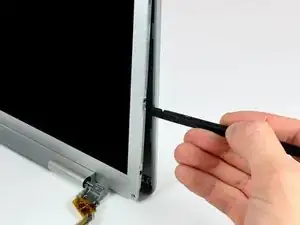

Вставьте лопатку между передней и задней рамками дисплея в нижнем правом углу дисплея.

Отожмите заднюю рамку от передней, чтобы слегка разъединить нижний край задней рамки дисплея.

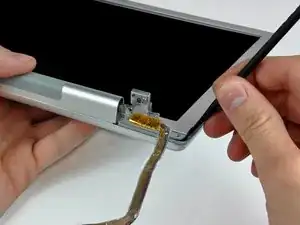

Вставьте плоский конец лопатки в щель между задней рамкой дисплея и крышкой шарнира.

Поверните лопатку, чтобы отделить нижний край задней рамки дисплея от крышки шарнира.

Продвигайтесь вдоль нижнего края задней рамки, пока она равномерно не отделится от крышки шарнира.

Теперь, когда правый и нижний края задней рамки слегка отделены от передней рамки, используйте лопатку, чтобы отжать заднюю рамку от защёлок около нижнего правого угла дисплея.

Вставьте плоский конец лопатки между передней рамкой и пластиковой планкой, прикреплённой к задней рамке, рядом с отверстиями под винты в нижних углах дисплея.

Поверните лопатку в сторону задней рамки, чтобы отделить её от передней рамки.

При необходимости продолжите отделять левый край задней рамки от защёлок на передней рамке дисплея.

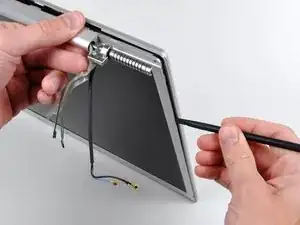

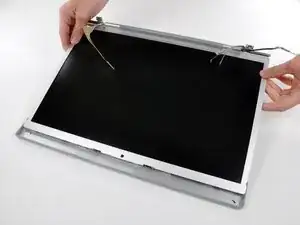

Слегка приподнимите нижний край дисплея и оттяните его от задней рамки дисплея.

Задняя рамка дисплея остаётся на месте.

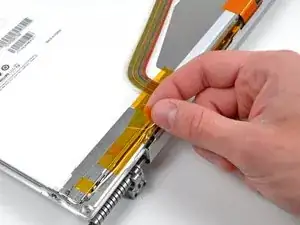

Удалите кусок ленты, фиксирующий кабели подсветки к передней рамке дисплея.

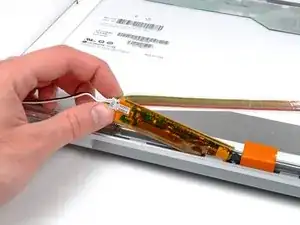

Осторожно поднимите инвертор из крышки защёлки.

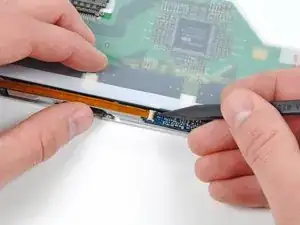

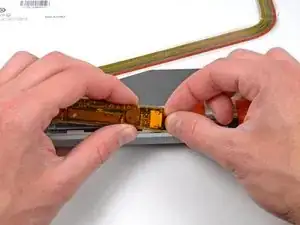

Отключите кабель инвертора, потянув его разъём от гнезда на плате инвертора.

Отключите разъём подсветки от платы инвертора.

Будьте осторожны при снятии этого разъёма, он может быть плотно закреплён в своём гнезде.

Снимите инвертор с дисплея.

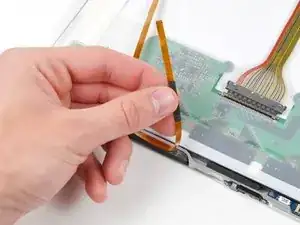

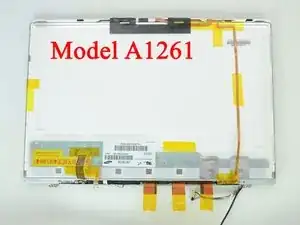

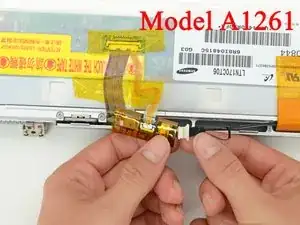

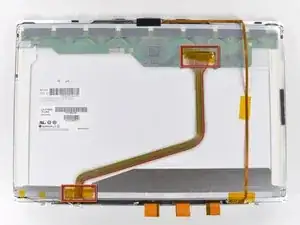

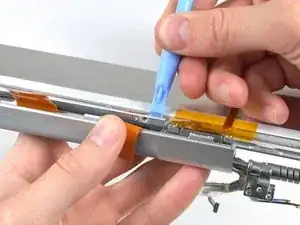

Используйте плоский конец лопатки, чтобы аккуратно отклеить три антенные перемычки, приклеенные к нижнему краю ЖК-панели.

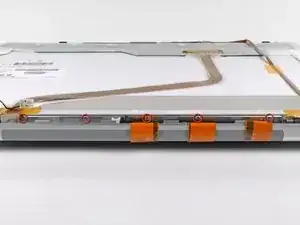

Удалите пять винтов Phillips, фиксирующих крышку защёлки к нижнему краю передней рамки дисплея.

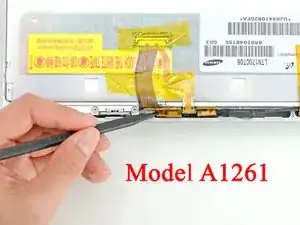

Снимите два куска ленты, фиксирующие кабель данных дисплея к ЖК-панели.

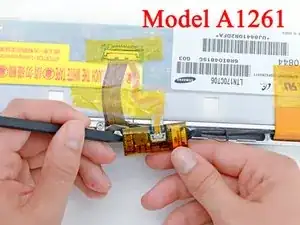

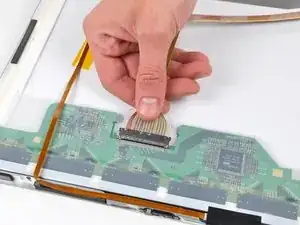

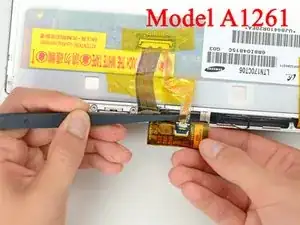

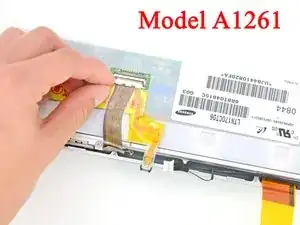

Отключите кабель данных дисплея от ЖК-панели, потянув его в сторону нижнего края дисплея.

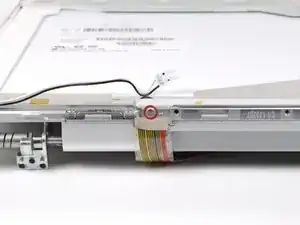

Отодвиньте кабель данных дисплея в сторону, чтобы получить доступ к скрытому под ним винту Phillips и удалить его.

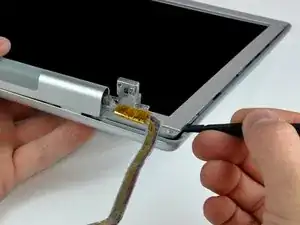

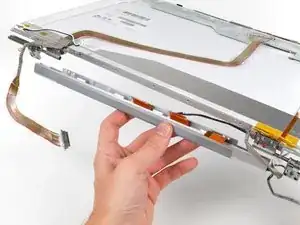

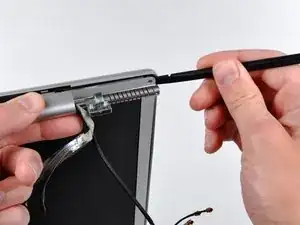

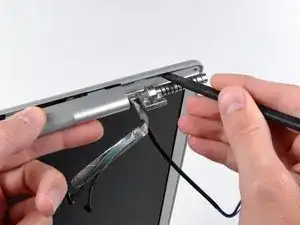

Держа одной рукой защёлочный узел и оттягивая его от петли защёлки, вставьте инструмент для вскрытия между крышкой защёлки и передней рамкой дисплея, чтобы поднять крышку защёлки через фиксирующий штифт на передней рамке дисплея.

Оттяните защёлочный узел от передней рамки дисплея.

Повторите процедуру, описанную в предыдущем шаге, чтобы освободить другую сторону защёлочного узла от передней рамки дисплея.

Снимите защёлочный узел с передней рамки дисплея, следя за тем, чтобы не зацепить кабели.

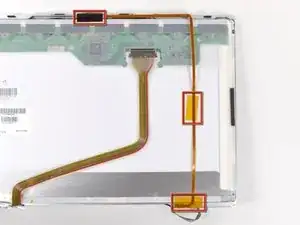

Удалите три куска ленты, фиксирующие кабель камеры к сборке дисплея.

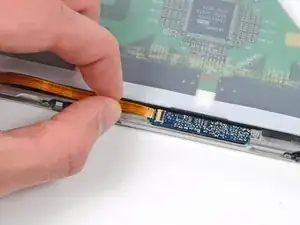

Используйте кончик лопатки или ноготь, чтобы приподнять защёлку ZIF в разъёме кабеля камеры на краю платы камеры вблизи верхнего центра передней рамки дисплея.

Убедитесь, что Вы поддёвываете именно удерживающую защёлку, не сам разъём.

Выньте кабель камеры из разъёма.

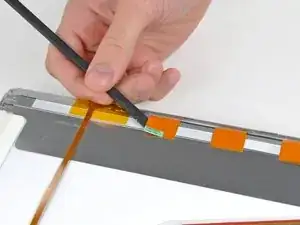

Отклейте кабель камеры от поролоновой ленты вдоль верхнего края дисплея.

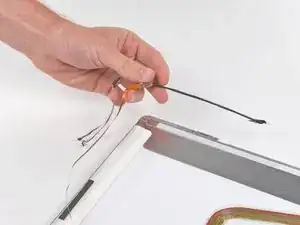

Снимите кабели инвертора/антенны с дисплея.

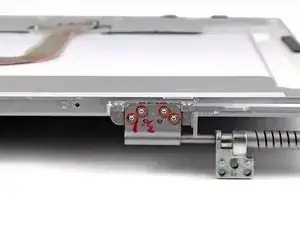

Удалите четыре винта Torx T6 длиной 3,5 мм, фиксирующие левую петлю защёлки к передней рамке дисплея.

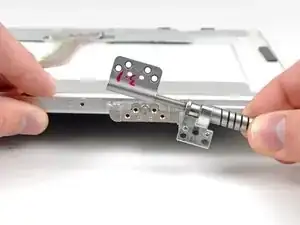

Снимите левую петлю защёлки с передней рамки дисплея.
