Замена передней рамки дисплея MacBook Pro 17" Модели A1151 A1212 A1229 и A1261

С помощью пальцев отодвиньте обе защёлки батареи от батареи и поднимите батарею из компьютера.

Уберите четыре идентичных винта Phillips диаметром 3,4 мм из дверцы памяти. Эти винты имеют 4 мм диаметр головки, в отличие от 3 мм головок на винтах корпуса.

Приподнимите дверцу памяти так, чтобы за неё можно было ухватиться, и скользните ей к себе, отвинчивая её от корпуса.

Уберите три винта Phillips в отсеке батареи около защёлки. Apple наклонила эти винты под небольшим углом, чтобы их было легче удалить. На A1261 эти винты имеют 4 мм диаметр головки в отличие от 3 мм головок на винтах корпуса.

Уберите следующие шесть винтов:

Два винта Torx T6 длиной 14,5 мм с обеих сторон разъёма оперативной памяти.

Четыре винта Phillips диаметром 3,4 мм вдоль петли.

Уберите четыре винта Phillips диаметром 3,4 мм с боковой стороны компьютера.

Поверните компьютер на 90 градусов и удалите два винта Phillips с задней стороны компьютера.

Снова поверните компьютер на 90 градусов и уберите четыре винта Phillips со стороны компьютера.

Не дергайте верхнюю крышку резко. Крышка крепится к материнской плате с помощью шлейфа.

Поднимите заднюю часть крышки и двигайте пальцами вдоль боков, освобождая крышку по мере продвижения. Как только вы освободите боковые стороны, возможно, вам придётся повращать крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки.

Отключите шлейф трекпада и клавиатуры от материнской платы.

Уберите верхнюю крышку.

Отключите два антенны от карты AirPort Extreme, шлейф iSight и инвертера с левой стороны материнской платы и шлейф данных дисплея с правой стороны материнской платы. Будьте осторожны, чтобы не повредить разъёмы при их извлечении.

Для моделей A1229 и A1212 отключите три антенны от карты AirPort Extreme и три разъёма, выделенных на материнской плате.

Для модели A1229 порядок кабелей слева направо: чёрный (слева; к краю корпуса) — серый (по центру) — синий (справа; к середине корпуса).

Для модели A1261 отключите два антенны от карты AirPort Extreme и три разъёма, выделенных на материнской плате.

Осторожно отодвиньте шлейфы iSight и инвертера от верхней части левого вентилятора и выведите антенны AirPort из канала в левом динамике.

Удалите десять серебристых винтов Torx T6, крепящих дисплей (по пять с каждой стороны — обратите внимание, что внутренние винты с обеих сторон длиннее и имеют более тонкую головку).

Не забудьте установить заглушки петли при повторной установке сборки дисплея. Заглушки специфичны для стороны, поэтому убедитесь, что выступы направлены в сторону нижней части корпуса.

Ухватитесь за сборку дисплея с обеих сторон и поднимите её из компьютера.

На этой модели заглушки на петлях можно легко снять на этом этапе, так как они не прикреплены к петле и могут отпадать во время обслуживания.

Уберите винты Phillips из нижних левых и правых углов дисплея (всего два винта).

Вставьте плоский конец лопатки перпендикулярно поверхности дисплея между пластиковой полосой, прикреплённой к задней рамке, и передней рамкой.

Не вставляйте лопатку между пластиковой полосой и задней рамкой.

С лопаткой, всё ещё вставленной, поверните её от дисплея, чтобы разделить переднюю и заднюю рамки.

Работайте вдоль правого края дисплея, пока задняя рамка не будет равномерно отделена от передней рамки.

Вставьте свою лопатку между передней и задней рамками дисплея в нижнем правом углу дисплея.

Подденьте заднюю рамку от передней рамки, чтобы немного отделить нижний край задней рамки дисплея.

Вставьте плоский конец лопатки в зазор между задней рамкой дисплея и крышкой сцепления.

Поверните лопатку, чтобы отделить нижний край задней рамки дисплея от крышки сцепления.

Работайте вдоль нижнего края задней рамки, пока она не будет равномерно отделена от крышки сцепления.

Теперь, когда правый и нижний края задней рамки слегка отделены от фронтальной рамки, используйте лопаточку, чтобы отогнуть заднюю рамку от зажимов рядом с нижним правым углом дисплея.

Вставьте плоский конец лопаточки между фронтальной рамкой и пластиковой полоской, прикрепленной к задней рамке рядом со screw holes на нижних углах дисплея.

Поверните лопаточку в сторону задней рамки, чтобы отделить её от фронтальной рамки.

Если необходимо, продолжайте отделять левый край задней рамки от зажимов на фронтальной рамке дисплея.

Немного поднимите нижний край дисплея и отодвиньте его от задней рамки дисплея.

Задняя рамка дисплея остается.

Удалите кусок скотча, крепящего кабели подсветки к фронтальной рамке дисплея.

Осторожно выньте инвертер из крышки сцепления.

Отключите кабель инвертера, потянув его разъем от гнезда на плате инвертера.

Отключите разъем подсветки от платы инвертера.

Будьте осторожны при снятии этого разъема, так как он может быть прочно закреплен в своем гнезде.

Удалите инвертер с дисплея.

Используйте плоский конец лопаточки, чтобы осторожно отлепить три антенны, приклеенные к нижнему краю ЖК-дисплея.

Удалите пять винтов Phillips, крепящих крышку сцепления к нижнему краю фронтальной рамки дисплея.

Удалите два куска скотча, крепящих кабель данных дисплея к ЖК-дисплею.

Отключите кабель данных дисплея от ЖК-дисплея, потянув его к нижнему краю дисплея.

Уберите кабель данных дисплея, чтобы удалить винт Phillips, скрытый под ним.

Держа одну руку на сборке сцепления, вставьте инструмент для открытия iPod между крышкой сцепления и фронтальной рамкой дисплея, чтобы приподнять крышку сцепления над фиксирующим штифтом на фронтальной рамке дисплея.

Оттяните сборку сцепления от фронтальной рамки дисплея.

Повторите процесс, описанный в предыдущем шаге, чтобы освободить другую сторону сборки сцепления от фронтальной рамки дисплея.

Удалите сборку сцепления с фронтальной рамки дисплея, обращая внимание на кабели, которые могут зацепиться.

Удалите три куска скотча, крепящих кабель камеры к сборке дисплея.

Используйте кончик лопаточки или ногтя, чтобы приподнять фиксирующую планку на разъеме кабеля камеры у края платы камеры ближе к верхнему центру фронтальной рамки дисплея.

Убедитесь, что вы поднимаете фиксирующую планку, а не сам разъем.

Вытяните кабель камеры из его гнезда.

Отлейте кабель камеры от поролонового скотча вдоль верхнего края дисплея.

Удалите кабели инвертера/антенны с дисплея.

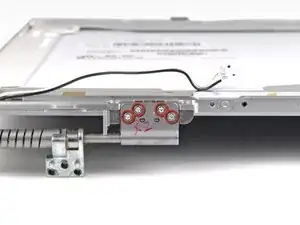

Удалите четыре винта Torx T6 длиной 3,5 мм, крепящих левый шарнир сцепления к фронтальной рамке дисплея.

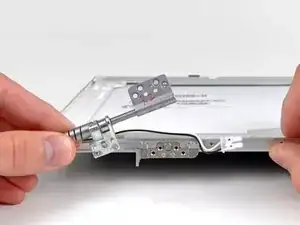

Удалите левый шарнир сцепления с фронтальной рамки дисплея.

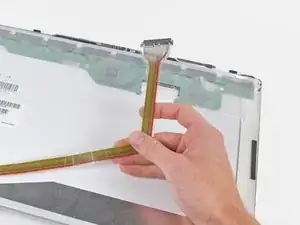

Удалите кабель данных дисплея с дисплея.

Удалите четыре винта Torx T6 длиной 3,5 мм, крепящих правый шарнир сцепления к фронтальной рамке дисплея.

Удалите правый шарнир сцепления с фронтальной рамки дисплея.

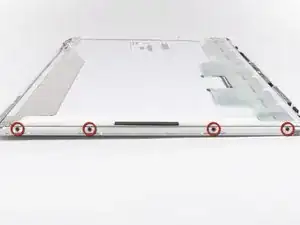

Удалите четыре винта Phillips длиной 3,2 мм вдоль правого края дисплея.

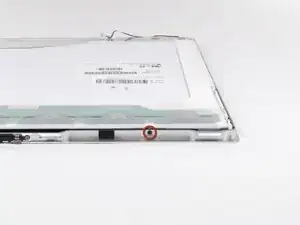

Удалите два винта Phillips длиной 3,2 мм на верхнем крае дисплея.

Удалите четыре винта с крестообразной головкой 3.2 мм вдоль левого края дисплея.

В следующих шагах потребуется отделить ЖК-дисплей от клея, нанесенного на верхний и нижний края передней рамки.

Клей нанесен так, чтобы прилипать к тонкой стальной полоске по периметру ЖК-дисплея. При отрывании ЖК-дисплея от передней панели убедитесь, что вы отделяете переднюю панель от стальной полоски на ЖК-дисплее.

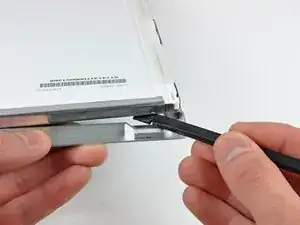

Используйте плоский конец лопатки, чтобы осторожно приподнять один из верхних углов ЖК-дисплея из передней рамки.

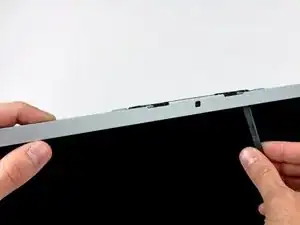

Продолжайте вдоль верхнего края ЖК-дисплея, медленно отрывая прикрепленную стальную полоску от передней рамки.

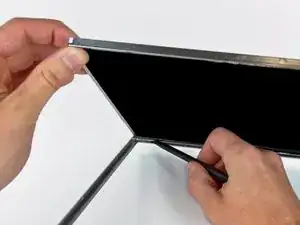

Продолжайте отделять ЖК-дисплей от передней рамки вдоль левой стороны дисплея.

Теперь, когда верхний и левый края свободны, немного приподнимите ЖК-дисплей из передней рамки, чтобы освободить место для отделения стальной полоски вдоль нижнего края ЖК-дисплея от передней рамки.

Оттягивайте вдоль нижнего края ЖК-дисплея, пока он не освободится от клея на передней рамке.

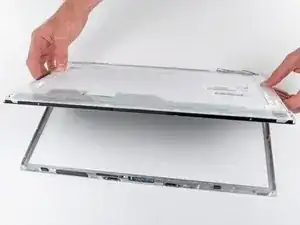

Поднимите ЖК-дисплей из передней рамки, следя за тем, чтобы кабели не зацепились.

Примечание по замене: к бокам и нижней части ЖК-панели приклеены прозрачные пластиковые проставки. Обязательно перенесите эти проставки на заменяемую панель для оптимальной подгонки.

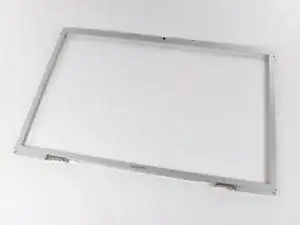

Передняя рамка остается.
