Замена жесткого диска iMac Intel 27" Retina 5K Display 2019

При свободном шарнире iMac будет неуравновешен и с ним будет трудно работать. Ремонт можно проводить при лежащем iMac, но быстрее и удобнее с клином для обслуживания iMac.

Если вы используете картонный сервисный клин iFixit, следуйте этим инструкциям по сборке, чтобы собрать его.

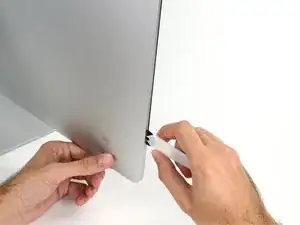

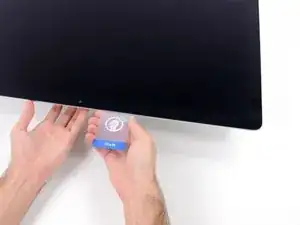

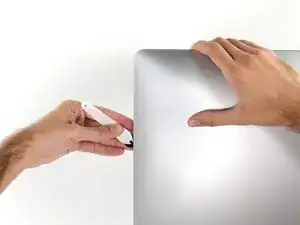

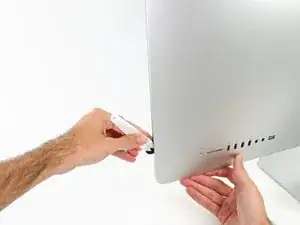

Начиная слева от дисплея, рядом с кнопкой питания, вставьте инструмент для открытия iMac в зазор между стеклянной панелью и задней панелью корпуса.

Ограничитель на инструменте для открытия iMac не позволит вам вставить колесико слишком глубоко. Если используете другой инструмент, вставляйте его не более чем на 3/8" (9,5 мм) в дисплей. При слишком глубокой вставке вы рискуете перерезать антеннные кабели и нанести серьёзные повреждения.

Используйте инструмент как роликовый нож для пиццы — прокатывайте его по зазору, и он перережет пенный клей по центру.

Всегда нажимайте, удерживая ручку позади режущего колеса. При тянущем движении колесо может выскочить из ручки.

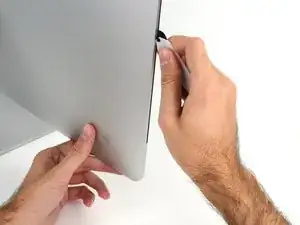

Пройдите инструментом вдоль левой стороны дисплея.

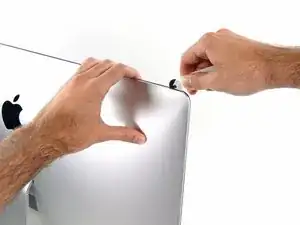

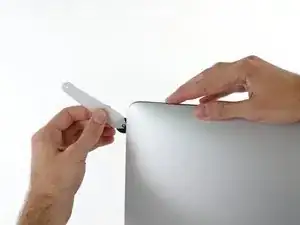

Продолжайте прокатывать инструмент вокруг верхнего левого угла.

Перережьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, вам захочется несколько раз пройти инструментом по уже разрезанному месту, чтобы как можно лучше отделить клей.

Протолкните инструмент вокруг верхнего правого угла дисплея.

Прокатывайте инструмент вниз по правой стороне дисплея.

Завершите проталкивание инструмента до нижней части правой стороны дисплея.

На этом этапе рекомендуется пройти инструментом по всему периметру дисплея снова, чтобы убедиться, что клей полностью перерезан.

Хотя инструмент выполнил основную работу, дисплей всё ещё немного приклеен к корпусу. Для освобождения оставшегося клея потребуется пластиковая карта.

Положите iMac лицевой стороной вверх на стол.

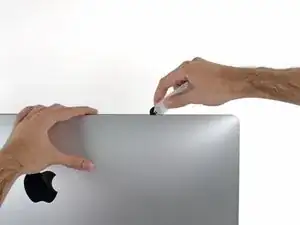

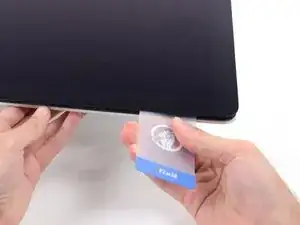

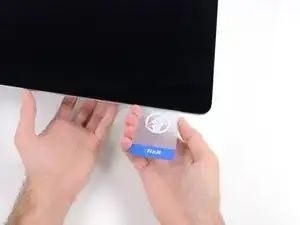

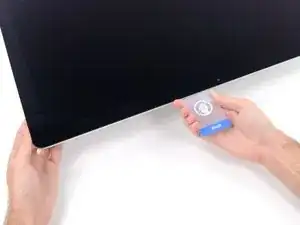

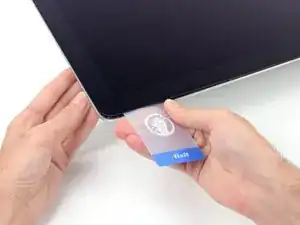

Начиная с верхнего правого угла iMac, вставьте пластиковую карту между дисплеем и рамой.

Не вставляйте глубже 3/8" (9,5 мм), иначе вы можете повредить внутренние компоненты.

Осторожно поверните пластиковую карту, чтобы расширить пространство между дисплеем и рамой, и перережьте оставшийся клей у угла.

Чрезмерное усилие может треснуть стекло. Работайте аккуратно и не пытайтесь создать зазор больше примерно 1/4" (6 мм).

Обязательно остановитесь перед iSight-камерой на этом шаге, иначе вы можете её повредить.

Сдвиньте карту к центру дисплея, чтобы перерезать оставшийся клей.

Вставьте карту в угол снова и оставьте её там, чтобы клей не слипся заново.

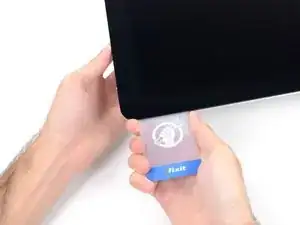

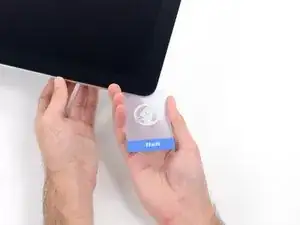

Вставьте вторую карту в зазор между дисплеем и рамой в верхнем левом углу.

Осторожно поверните карту, слегка увеличив зазор между дисплеем и рамой.

Как и на другой стороне, двигайтесь медленно, чтобы клей успевал разрушаться, и не перегружайте стекло дисплея.

Сдвиньте пластиковую карту к центру, снова остановившись прямо перед камерой iSight.

Вставьте карту обратно в верхний левый угол.

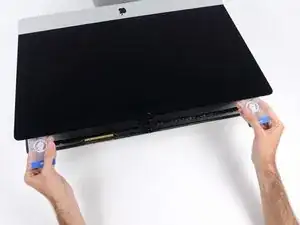

Когда карты вставлены, как показано около углов, аккуратно проверните карты, чтобы увеличить зазор между дисплеем и корпусом.

Если есть участки, которые, кажется, застряли и не разъединяются, прекратите скручивание и используйте одну из карт, чтобы перерезать клей в проблемной области.

Начните приподнимать верхнюю часть дисплея от рамки.

Поднимайте дисплей только на несколько дюймов — он все еще прикреплен к iMac кабелями передачи данных и питания.

Держа дисплей одной рукой, другой отсоедините кабель питания дисплея.

Поднимите дисплей настолько, чтобы обеспечить удобный доступ к разъемам, но не настолько, чтобы натянуть кабели и создать напряжение в их соединениях (примерно 8").

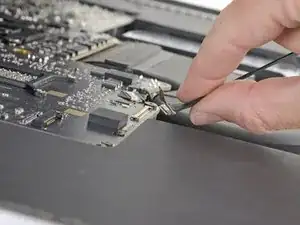

Поднимите вверх металлическую фиксирующую скобу на кабеле данных дисплея.

Отсоедините кабель данных дисплея.

Это деликатное соединение, которое легко можно повредить. Обязательно тяните разъем кабеля данных дисплея прямо из гнезда, в направлении к верхней части iMac.

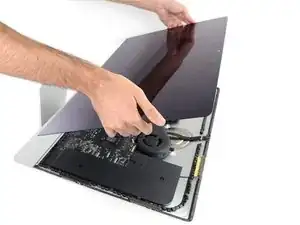

Поднимите дисплей до почти вертикального положения.

На этом этапе внизу дисплея все еще остается полоска клея, которая удерживает дисплей на рамке как петля. Вы можете ослабить этот клей, несколько раз покачав дисплей вверх-вниз.

Будьте очень осторожны, не прикасайтесь к выводам конденсатора или к оголенным паянным соединениям на задней стороне блока питания (обведено красным).

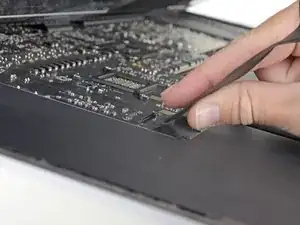

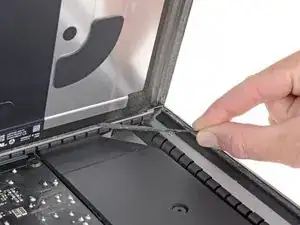

Захватите маленькую язычок на конце одной из нижних полос клея дисплея и потяните клей к верхней части iMac, чтобы удалить его.

Повторите этот шаг с другой полосой клея и удалите её.

Если какая-либо из полос клея порвётся до полного удаления, используйте пластиковую карту, чтобы прорезать оставшийся клей.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжелый и изготовлен из стекла. У дисплея хрупкие кромки. Избегайте подъема дисплея за углы.

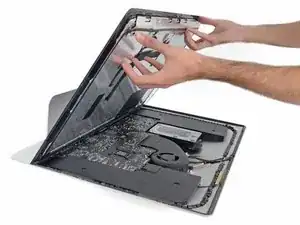

Поднимите дисплей от рамки и извлеките его из iMac. Положите дисплей лицевой стороной вниз на ровную мягкую поверхность.

Возможно потребуется медленно приподнимать с одной стороны, чтобы отлепить от оставшегося клея.

После того как клей будет перерезан, его нельзя использовать для повторного запечатывания дисплея. После завершения ремонта замените полосы клея, которые закрепляют дисплей к задней крышке, согласно руководству по замене клея для вашей модели.

Используйте отвертку T10, чтобы снять два винта 10 мм, удерживающие левый динамик.

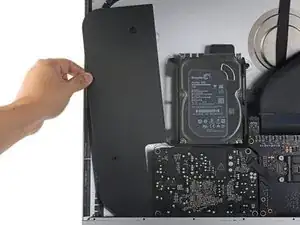

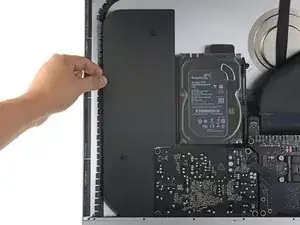

Сдвиньте ослабленный левый динамик влево — достаточно, чтобы открыть винты крепления кронштейна жесткого диска.

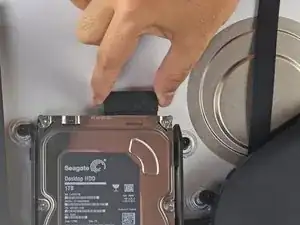

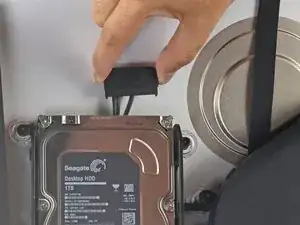

Тяните кабель SATA combo прямо вверх, чтобы отсоединить его от накопителя.

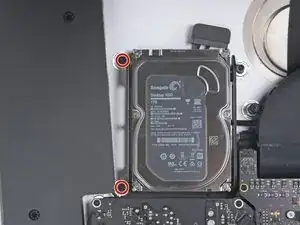

Используйте отвертку T8, чтобы снять два винта 7,3 мм, которыми левый кронштейн жесткого диска крепится к задней панели.

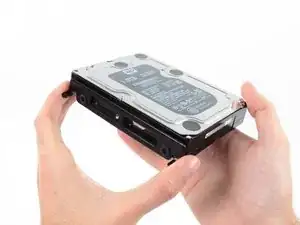

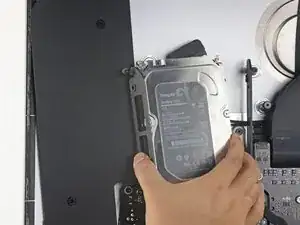

Возьмите жесткий диск вместе с левым кронштейном.

Наклоните левую сторону от задней панели и сдвиньте сборку влево.

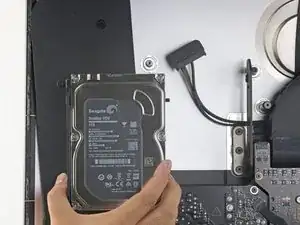

Извлеките жесткий диск и левый кронштейн из iMac.

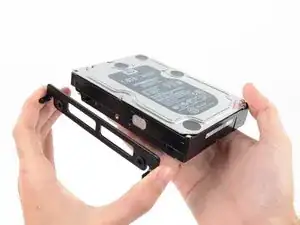

Снимите левый кронштейн жесткого диска.

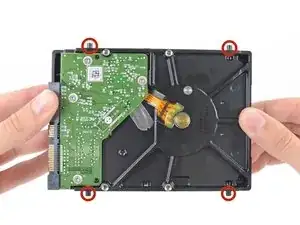

Снимите четыре стойки с винтами T8 8,1 мм с жесткого диска и перенесите их на корпус заменяемого накопителя.

Выполняйте оставшиеся шаги, если вы заменяете жесткий диск на SSD в комплекте.

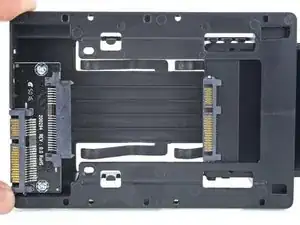

Если корпус вашего SSD выглядит как на первом изображении, следуйте этому руководству вместо данного.

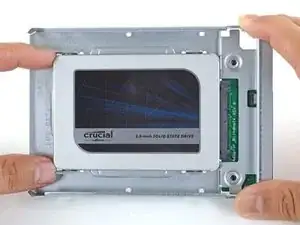

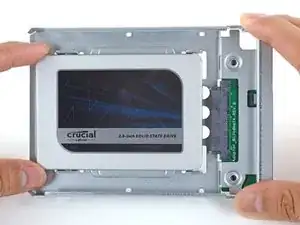

Совместите разъемы SSD с гнёздами металлического корпуса.

Нажмите диск к гнездам корпуса до плотного посадки SSD.

SSD подключается к корпусу только в одном направлении. Если разъемы не совпадают, поверните SSD и попробуйте снова.

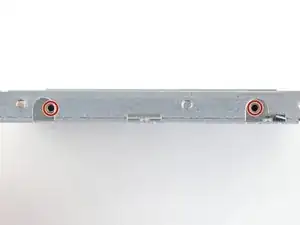

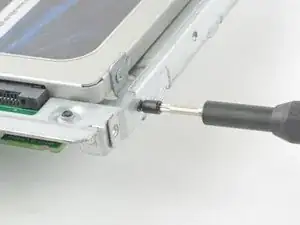

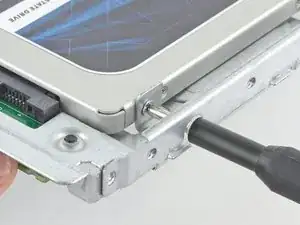

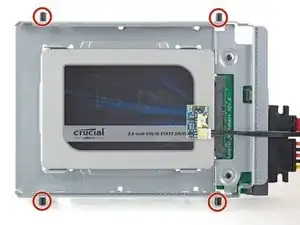

Используйте крестовую отвертку, чтобы установить четыре серебристых винта (по два с каждой стороны) вдоль краёв SSD, чтобы закрепить его в корпусе.

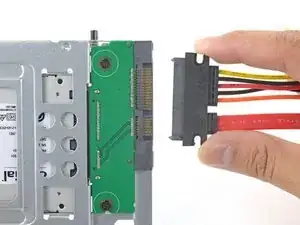

Подключите прилагаемый комбинированный кабель с датчиком к разъему корпуса.

Кабель имеет ключ и подключается только в одной ориентации. Если не удаётся подключить кабель, поверните его на 180° и попробуйте снова.

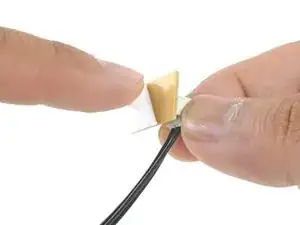

Снимите белую подкладку с обратной стороны небольшой платы датчика температуры, чтобы обнажить клейкую поверхность.

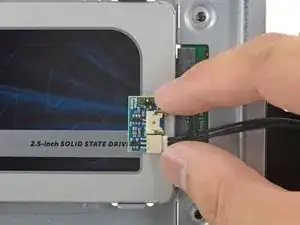

Приклейте плату датчика температуры к оголённой металлической поверхности SSD рядом с SATA-разъемом.

Сложите излишки проводов датчика температуры так, чтобы они не мешали при установке корпуса.

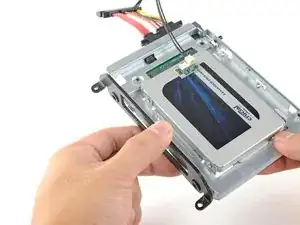

Используйте отвертку T8, чтобы установить монтажные штифты с прежнего жёсткого диска на боковые стороны корпуса.

Прикрепите любые монтажные кронштейны, снятые с прежнего жёсткого диска, к корпусу.

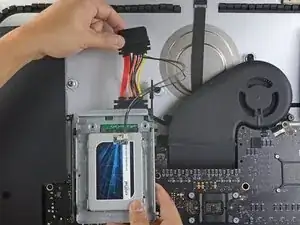

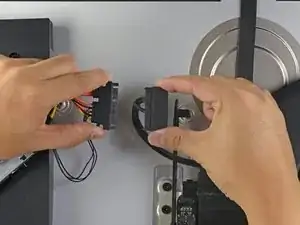

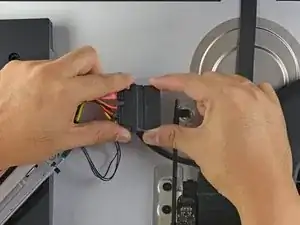

Подключите комбинированный кабель iMac к новому комбинированному кабелю с датчиком температуры.

Изображения в этом шаге взяты из iMac 2017 года. Ваши кабели могут выглядеть немного иначе, но порядок действий остаётся тем же.

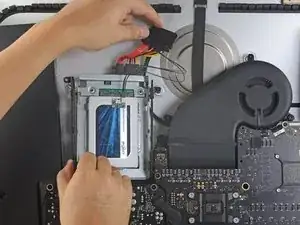

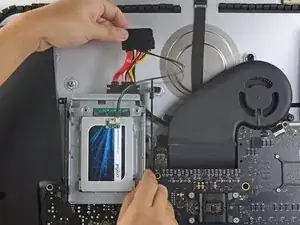

Вставьте корпус SSD в пространство, ранее занимаемое жёстким диском.

Разместите кабели так, чтобы они не мешали другим компонентам.

Старайтесь избегать резких изгибов кабелей и прокладывайте их так, чтобы они не были зажаты.
