Замена оптического привода Mac mini (PowerPC)

Выключите Mac mini, отключите все кабели и переверните его.

Вставьте лопаточку (Jimmy) в зазор между верхней алюминиевой крышкой и нижним пластиковым корпусом.

Лопаточка должна упереться примерно на 3/8" вниз.

Осторожно согните лопаточку наружу, чтобы немного расширить зазор, и приподнимите нижний корпус.

На нижнем корпусе несколько пластиковых защёлок, которые входят в паз алюминиевой верхней крышки. Ваша цель — с помощью лопаточки сдвинуть эти защёлки внутрь достаточно, чтобы освободить их из паза, одновременно аккуратно подтягивая нижний корпус вверх.

Когда одна сторона освободится, поверните Mac mini и начните поддевать передний край.

Используйте тот же приём поддевания, чтобы одновременно загнуть защёлки внутрь и приподнять нижний корпус, выводя его из верхней крышки.

Возможно, придётся передвигать лопаточку вдоль кромки, чтобы поддеть все защёлки. Терпеливо работайте небольшими участками.

Продолжайте обход по периметру, освобождая защёлки вдоль последнего края.

Переверните Mac mini обратно и снимите верхнюю крышку с нижнего корпуса.

Если в вашем mini не установлена карта AirPort, пропустите этот шаг.

Возьмите плату антенны AirPort и снимите её с двух пластиковых стоек, удерживающих её. Возможно, потребуется отвести назад чёрный пластиковый язычок, выступающий через левый нижний угол платы.

Снимите жёлтую ленту, закрепляющую кабель кнопки питания к чёрной пластиковой рамке.

Выверните три чёрных винта с крестовой головкой, закрепляющих пластиковую рамку на плате логики и нижнем корпусе.

Возьмите оптический привод и блок масс-накопителя одной рукой и приподнимите их настолько, чтобы можно было увидеть под ними.

Если в вашем mini нет ни карты AirPort, ни платы Bluetooth, вы можете просто поднять оптический привод и отвести его в сторону. В противном случае сначала нужно отключить антеннные кабели AirPort и/или Bluetooth.

Свободной рукой потяните кабель Bluetooth вверх от платы Bluetooth и отсоедините антеннный кабель AirPort справа от платы AirPort. Внимание: оба этих разъёма очень маленькие. При повторной сборке после ремонта вы можете снять два винта, удерживающие плату AirPort в сборке, и приподнять плату, чтобы удобнее подсоединить кабели.

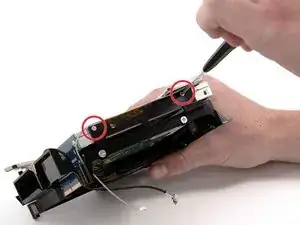

Выверните четыре серебристых винта с крестовой головкой, прикрепляющих оптический привод к чёрной пластиковой рамке (по два с каждой стороны).

Если в вашем mini нет платы Bluetooth, следующий шаг можно пропустить.

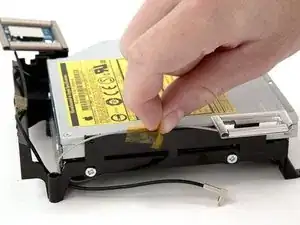

Снимите жёлтую ленту, закрепляющую кабель антенны Bluetooth к чёрной пластиковой рамке.

Выньте серебристую плату антенны Bluetooth из её гнезда.

Кабели, которые вы собираетесь отсоединять, очень хрупкие — не тяните за провода. Вместо этого попытайтесь поддеть сам разъём, используя ногти или небольшой плоский отвёртку при необходимости.

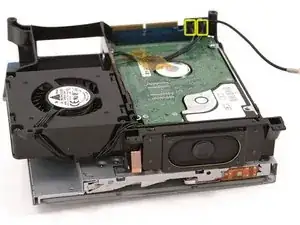

Переверните блок масс-накопителя и отсоедините кабели динамика и вентилятора от интерфейсной платы.

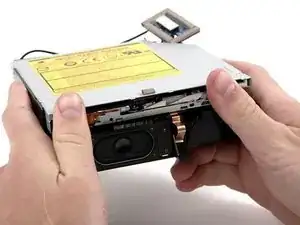

Переверните блок масс-накопителя обратно. Возьмите за обе стороны пластиковой рамки и толкните оптический привод от себя большими пальцами по обе стороны от лицевой панели, пока не услышите щелчок освобождения.

Поднимите оптический привод с прилегающей интерфейсной платой из сборки.

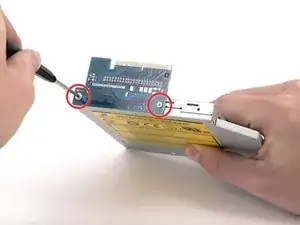

Выверните два серебристых винта с крестовой головкой, соединяющих интерфейсную плату с оптическим приводом.

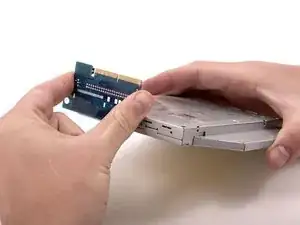

Возьмите интерфейсную плату за обе стороны и аккуратно покачивая, извлеките её из оптического привода.
