MacBook Core 2 Duo Замена верхней панели

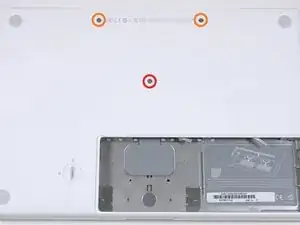

Пожалуйста, отвинтите следующие три винта:

Один винт Phillips #000 (головка винта: диаметр 5 мм, толщина 0,75 мм) длиной 11 мм — расположен посередине корпуса.

Два винта Phillips #000 (головка винта: диаметр 5 мм, толщина 0,75 мм) длиной 14,5 мм — два штуки.

Если винт прилип к корпусу, вы можете извлечь его, подцепив магнитной отверткой.

Короткий винт из трёх расположен посередине.

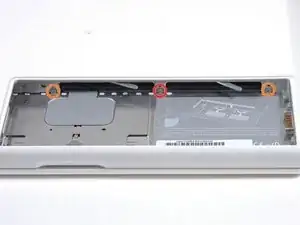

Извлеките аккумулятор и три винта внутри отсека для батареи.

Один винт Phillips #0 длиной 3 мм (диаметр стержня: 2,75 мм)

По обеим сторонам два винта Phillips #0 длиной 4 мм. (Диаметр головки винта 2,27 мм)

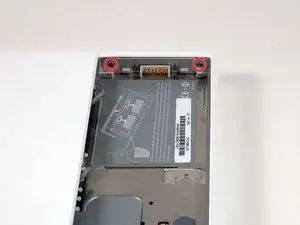

Пожалуйста, удалите два винта по обоим концам перегородки с правой стороны батареи. (Винт, ближе расположенный к разъёму аккумулятора, фиксирует только разъём батареи, поэтому его снимать не обязательно.)

Два винта Phillips #000 (головка винта: диаметр 4 мм, толщина 0,5 мм) длиной 6,25 мм — два штуки.

Пожалуйста, снимите четыре винта, отмеченные красным кругом на изображении, на перегородке батареи с передней стороны основного блока. Это 2-й, 4-й, 7-й и 9-й винты слева.

Четыре винта Phillips #000 (головка винта: диаметр 4 мм, толщина 0,4 мм) длиной 3,25 мм.

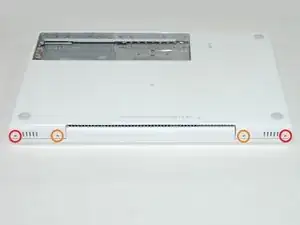

Пожалуйста, снимите следующие четыре винта на задней стороне компьютера:

Длинные винты находятся внутри, короткие — снаружи по обоим краям.

Два винта Phillips #00 (стержень: диаметр 2,2 мм, длина 11 мм) (головка винта: диаметр 3,2 мм, толщина 0,5 мм) с длинным стержнем 11 мм.

Два винта Phillips #00 (стержень: диаметр 2 мм, длина 7,25 мм) (головка винта: диаметр 3,2 мм, толщина 0,5 мм) со стержнем длиной 7,25 мм.

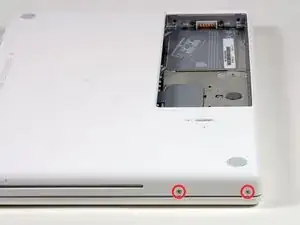

Пожалуйста, отвинтите два винта со стороны оптического привода.

Винт Phillips #00 со стержнем длиной 5,2 мм (размеры стержня: диаметр 2,3 мм, длина 3,5 мм) (головка винта: диаметр 3,2 мм, толщина 5 мм)

Такой же винт с противоположной стороны оптического привода является декоративным, поэтому его снимать не нужно.

Поскольку клавиатура и трекпад верхней панели соединены с платой логики шлейфом, никогда не тяните панель резко. Шлейф может порваться.

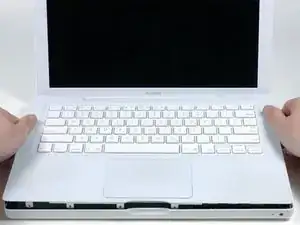

Отсоединяйте верхнюю панель, действуя как рычагом: подведите её от стороны экрана к передней стороне компьютера. Если использовать пластиковый инструмент для вскрытия или жёсткую медиаторную пластину, её можно легко снять.

Поскольку верхняя часть оптического привода может прикипать, сначала подложите медиатор или похожий инструмент с обеих сторон приводa, который не прикипает, и снимайте верхнюю панель рычагом.

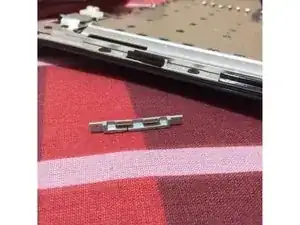

После снятия панели четыре серых пластиковых зажима, удерживающих клавиатуру, могут отстегнуться, но не торопитесь. Есть место, куда вставляется зажим в углу вокруг правой стороны привода CD; если вы сдвинете зажим туда и установите его, проблем не будет.

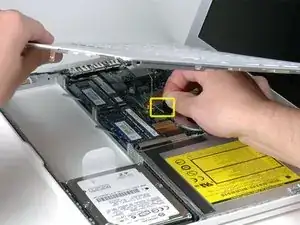

Поднимая верхнюю панель, потяните вверх чёрную защёлку на разъёме серебристого кабеля и отсоедините разъём.

Если чёрной защёлки нет, можно вынуть разъём из гнезда, используя медиатор и принцип рычага. Поскольку разъём длинный, обязательно извлекайте его строго вертикально вверх.

Даже если вы отключили кабель, прикреплённый к верхней панели при её снятии, можете быть спокойны — iFixit продаёт кабели по отдельности. Существует руководство по замене exchange guide, и это делается легко.

Почему бы не воспользоваться моментом для удаления пыли, волос и т.д. при снятии верхней панели? Лучше всего использовать баллончик со сжатым воздухом. Если чистить жёсткой кистью из натуральной щетины, появится статическое электричество, и вы можете повредить компьютер.

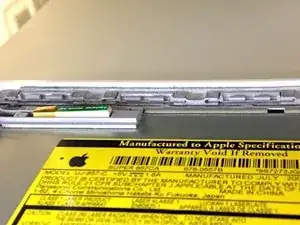

При сборке убедитесь, что четыре серых пластиковых зажима находятся со стороны оптического привода клавиатуры. (См. второе изображение.) Плотно зафиксируйте зажим, чтобы клавиатура была надёжно закреплена.

Чтобы упростить сборку, лучше зафиксировать часть зажима предварительно. Учтите, что чрезмерная сила может повредить.

(Комментарий переводчика) Поскольку клавиатура не закрепится, если не приложить значительное усилие при её фиксации, при сильном давлении отверстие для вставки оптического привода может деформироваться.

Чтобы избежать деформации, можно вставить наполовину диск (например, DVD) или кредитную карту, которую вы больше не используете, в приёмник диска.
