Замена правого шарнира дисплея MacBook Core 2 Duo

Используйте монету или лопатку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и выньте её из компьютера.

Отвинтите три расположенных на равном расстоянии винта Phillips 000 со задней стенки отсека для батареи.

Винты закреплены на металлической крышке памяти, поэтому вы не потеряете их.

Использование гибкого удлинителя, продаваемого iFixit, упростит этот шаг.

Возьмитесь за правый конец L-образной крышки памяти и потяните её к себе, чтобы она освободила отверстие отсека для батареи.

Поднимите крышку памяти и извлеките её из компьютера.

Удалите следующие 3 винта:

Один винт Phillips #00 длиной 11 мм в середине нижнего корпуса. (Головка: диам. 5 мм x толш. .75 мм)

Два винта Phillips #00 длиной 14.5 мм (Головка: диам. 5 мм x толш. .75 мм)

Если винты застряли в корпусе, можно использовать намагниченную отвёртку, чтобы вытащить их.

Самый короткий из трёх винтов устанавливается в середине нижнего корпуса.

Будьте особенно осторожны с этими винтами — они легко срываются!

Можно использовать гибкий удлинитель, чтобы минимизировать срыв резьбы.

Снимите следующие 3 винта с задней стенки отсека для батареи:

Один винт Phillips #0 длиной 3 мм. (Головка: диам. 2.75 мм)

Два винта Phillips #0 длиной 4 мм по бокам. (Головка: диам. 2.75 мм)

Снимите два винта Phillips по обе стороны правой стены отсека для батареи (не те, что ближе всего к разъёму батареи).

Два винта Phillips #000 длиной 6.25 мм. (Головка: диам. 4 мм x толш. .5 мм)

Удалите четыре указанных винта Phillips с передней стенки отсека для батареи. Работая слева, снимайте 2-й, 4-й, 7-й и 9-й винты.

Четыре винта Phillips #000 длиной 3.25 мм. (Головка: диам. 4 мм x толш. 4 мм)

Снимите следующие 4 винта с задней части компьютера:

Два винта Phillips #00 длиной 11 мм со стержнем (диам. стержня 2.2 мм x длина 2 мм) (Головка: диам. 3.2 мм x толш. .5 мм)

Два винта Phillips #00 длиной 7.25 мм со стержнем (диам. стержня 2 мм x длина 3.75 мм) (Головка: диам. 3.2 мм x толш. .5 мм)

При сборке два более длинных винта устанавливаются внутрь, а два более коротких — снаружи.

Снимите два винта Phillips со стороны оптического привода (справа) компьютера:

Два винта Phillips #00 длиной 5.2 мм со стержнем (диам. стержня 2.3 мм x длина 3.25 мм) (Головка: диам. 3.2 мм x толш. .5 мм)

Снимать аналогичные винты со стороны портов (слева) не обязательно.

Шлейфы трекпада и клавиатуры соединяют верхнюю панель с платой — пока не отрывайте верхнюю панель полностью.

Используйте пластиковый инструмент для вскрытия, старую пластиковую карту или похожую по толщине карточку, чтобы приподнять верхнюю панель, начиная с верхнего левого угла и продвигаясь вдоль передней части компьютера.

Верхняя панель может заедать у места соединения над передним краем оптического привода. В этом случае сначала освободите все остальные стороны, затем тяните верхнюю панель вверх по обе стороны от отверстия оптического привода. Здесь снова может помочь пластиковая карта, медиатор и т.п.

Если поставить основание MacBook вертикально для лучшего обзора, вы можете сместить четыре серые пластиковые защёлки, удерживающие правую сторону верхней панели. Не паникуйте. Они входят в пазы в верхнем правом краю нижней рамы, над передним краем оптического привода.

При сборке убедитесь, что защёлки на правой стороне, над оптическим приводом, защёлкнулись на место. Они отличаются от защёлок слева и обычно требуют немного более сильного нажатия для установки.

Удерживая верхнюю панель поднятой, потяните вверх черную язычок на соединителе серебристого шлейфа, отсоединив его от разъёма на плате.

Если черного язычка нет, можно аккуратно поддеть сам разъём лопаткой, чтобы вынуть его из гнезда на плате. Разъём высокий, поэтому поддевать нужно строго вверх.

Если при снятии верхней панели вы повредите её шлейф, мы продаём этот шлейф отдельно и у нас есть руководство по его замене.

Пока верхняя панель снята, можно удалить пыль, волосы и т.п. Лучше всего использовать баллончик со сжатым воздухом; если вы используете кисть, убедитесь, что щетина изготовлена из материала (обычно натуральный волос), не создающего статического электричества, которое может повредить электронику.

При сборке в пазы вдоль верхней части рамы перед оптическим приводом устанавливаются 4 серые пластиковые защёлки (см. вторую и третью фотографии). Эти защёлки должны быть установлены в пазы, чтобы соответствующие выступы на нижней стороне правой части верхней панели защёлкнулись в них.

Возьмитесь за белый пластиковый язычок, прикрепленный к жёсткому диску, и потяните его влево, извлекая жёсткий диск из компьютера.

Снимите два винта Phillips с боковой стороны оптического привода.

Два винта Phillips #000 длиной 3.25 мм (головка: диам. 4 мм x толш. .3 мм)

Отключите оранжевый разъем ленточного кабеля оптического привода от платы, аккуратно поддев его и тянув прямо вверх пальцем или лопаткой.

Отключите только что обнажённый разъём кабеля передачи данных дисплея от платы, потянув его вверх за чёрную язычковую вкладку.

Если на верхней части разъёма нет язычка, для его отключения может пригодиться лопатка.

Отключите только что обнаруженный разъём кабеля жёсткого диска от платы, потянув его вверх за чёрную вкладку.

При повторном подключении разъёма кабеля жёсткого диска убедитесь, что разъём проложен под кабелями правого динамика и микрофона, иначе разъём не ляжет вровень с платой и не сможет полностью войти в свой гнездо на плате.

Отклейте фольговую ленту между вентилятором и оптическим приводом. Поднимите ленту со стороны вентилятора, оставив её прикреплённой к оптическому приводу.

При сборке убедитесь, что кабели проложены под лентой перед её приклеиванием обратно.

Если клей на этой фольговой ленте уже не липнет, можно зафиксировать её обычной клейкой лентой, но не перекрывайте впуск воздуха вентилятора.

Поднимите кабель передачи данных дисплея вдоль кромки оптического привода, чтобы открыть серебристый винт с крестообразной шлицем.

Снимите винт Phillips #00 длиной 2 мм, фиксирующий задний угол оптического привода.

При повторной установке этого винта следите, чтобы никакие соседние кабели не оказались зажатими под головкой винта.

Серебристо-оплётённый кабель Bluetooth может перекрывать доступ к винту. В таком случае аккуратно отодвиньте его. Может потребоваться снять винт, удерживающий заземляющие вывески для двух ближайших кабелей, прежде чем вы сможете достаточно сдвинуть кабель Bluetooth. В ранних моделях этот винт имеет длину 7 мм; в моделях Santa Rosa/Penryn и 2009 г. он может быть 4,2 мм.

Поднимите плату антенны Bluetooth с переднего края оптического привода.

Освободите кабель жёсткого диска из под зажимов вдоль ближней стороны оптического привода.

При сборке снова пропустите кабель под этими зажимами.

Поднимите сторону оптического привода, ближайшую к Вам, затем сдвиньте привод к себе, и вверх и выньте его из компьютера.

Следуйте этим шагам при установке привода обратно:

Сначала сдвиньте его сторону, ближайшую к задней части Macbook, под кромку задней рамки слева от шарнира, одновременно пропустив крепёжную вкладку привода в его верхнем левом углу под кабелями в этом месте.

Опустите привод частично в нижний корпус. Держите кабель жёсткого диска подальше от отсека оптического привода.

Прежде чем окончательно опустить привод на место, используйте лопаточку, чтобы сдвинуть вперёд (в направлении к передней части привода) отверстие под винт в крепёжной вкладке привода.

Продвиньте вперёд ползунок, который бегает вдоль дальней стороны привода, чтобы вставить конец этого ползунка в небольшой канал в рамке нижнего корпуса. Это поможет удержать привод на месте.

Если при продвижении ползунка вперёд отверстие под винт в крепёжной вкладке не совмещается с резьбовой латунной втулкой в нижнем корпусе, передний конец ползунка не полностью вошёл в канал рамки. Продолжайте пробовать, но если ползунок не двигается дальше вправо, снимите привод и проверьте, не изогнулся ли конец ползунка.

Если передний конец ползунка не изогнут, он может быть немного слишком длинным. Используйте тонкие кусачки, чтобы обрезать узкую часть конца ползунка. Привод при этом по-прежнему будет надёжно закреплён.

Для оригинальных моделей Macbook с процессорами Core Duo и Core 2 Duo снимите эти 3 винта:

Два Phillips 3 мм рядом с правым динамиком.

Один Phillips 6 мм, проходит через отверстие в пластиковой язычке над сабвуфером.

При повторной установке винта над сабвуфером будьте осторожны, чтобы не перетянуть его, иначе пластик сабвуфера может треснуть.

Для моделей Santa Rosa/Penryn и 2009 г., у которых нет C-образного канала:

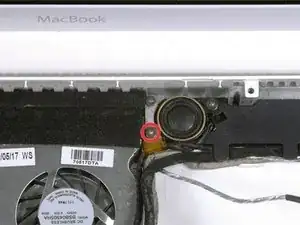

Снимите только один Phillips 3 мм винт с правого динамика и пропустите шаг 26.

Поднимите правый динамик из его посадочного места и отложите в сторону.

Если у Вас модель Santa Rosa/Penryn или 2009 г., пропустите этот шаг.

С помощью лопатки аккуратно подденьте белый пластиковый паз и сдвиньте металлический C-канал вправо и прочь от дисплея.

Используйте лопаточку, чтобы аккуратно отключить кабель микрофона от платы. Работайте из стороны в сторону и медленно пошевеливайте разъём назад и наружу, чтобы вынуть его из гнезда.

Тянув за этот разъём вертикально, Вы оторвете его гнездо от платы. Этот разъём снимается только горизонтально — осторожно потяните кабель микрофона в сторону экрана, одновременно поддевая лопаткой между разъёмом и гнездом.

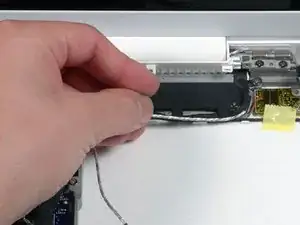

Поднимите чёрный кабель правого динамика одной рукой и освободите кабель микрофона из серебристого металлического зажима прямо над правым слотом ОЗУ.

Этот металлический зажим может отсутствовать в некоторых моделях. Убедитесь, что кабель не зажат никакими фиксаторами в этой области перед продолжением.

Если Вы не снимали винт, удерживающий заземляющую скобу, в шаге 20 выше, снимите его сейчас. Это Phillips винт длиной 7 мм (в моделях Santa Rosa/Penryn и 2009 г. может быть 4 мм или 3 мм), фиксирующий заземляющие скобы на кабеле правого динамика и кабеле микрофона к металлической раме.

Освободите кабель микрофона и чёрный кабель данных дисплея от фиксаторов внизу сабвуфера.

При сборке, хотя может показаться, что кабели можно уложить несколькими способами, оптимальный маршрут показан на фото 2. Нажмите на фото для увеличения.

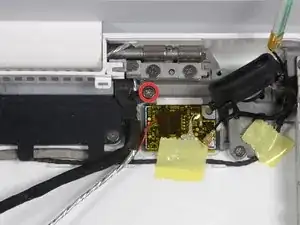

Удалите один 3 мм винт с крестообразной головкой, фиксирующий заземляющую клемму в кабеле данных дисплея, расположенном непосредственно над платой Bluetooth. Этот винт также может фиксировать заземляющую клемму в кабеле динамика.

Отключите антеннные кабели от платы Airport:

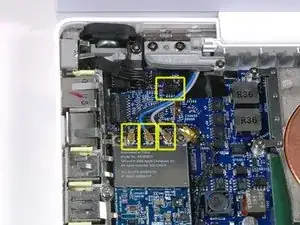

Если у вас оригинальная модель MacBook Core Duo или Core 2 Duo, смотрите первое изображение — оно показывает, что присутствуют три антеннных кабеля.

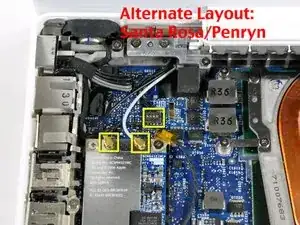

Если у вас MacBook Core 2 Duo Santa Rosa/Penryn или модель 2009 года, антеннных кабелей только два, а разъём/гнездо для чёрного кабеля инвертора находится в другом месте. Над разъёмом/гнездом разъёма платы инвертора может находиться квадратный кусок поролона.

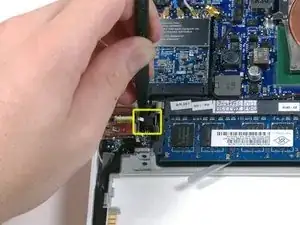

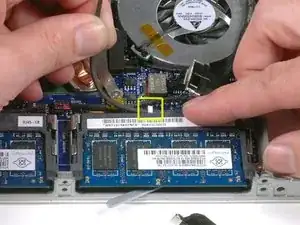

Отключите кабель инвертора от его гнезда, вставив лопаточку между правым или левым концом штекера и гнездом и аккуратно поддев вертикально. НЕ поддевайте гнездо снизу — необходимо тянуть вверх только штекер, вертикально, вынимая его из гнезда. Не тяните в направлении проводов кабеля, иначе вы оторвёте гнездо от платы логики.

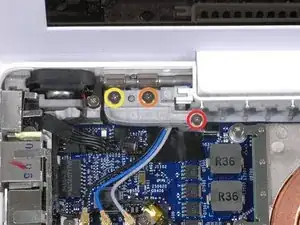

Для оригинальных моделей MacBook Core Duo и Core 2 Duo смотрите первое изображение и удалите следующие 2 винта с правого крепления петли:

Один винт Phillips 6 мм на левой стороне крепления петли.

Один винт Phillips 10 мм на правой стороне крепления петли.

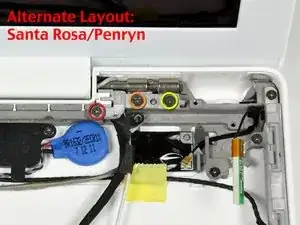

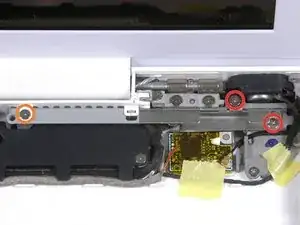

Для моделей Santa Rosa/Penryn и 2009 года смотрите второе изображение и удалите следующие 3 винта с правого крепления петли:

Один винт Phillips 3 мм меньшего диаметра на крайнем левом краю.

Один винт Phillips 5.2 мм большего диаметра, головка 4.2 мм, в середине.

Один винт Phillips 10 мм большего диаметра, головка 4.2 мм, на крайнем правом краю.

Перед снятием правого крепления петли внимательно посмотрите, как его части соединяются, включая маленькую белую пластиковую деталь. Понимание того, как части крепления соединяются, поможет при сборке. Поднимите правое крепление петли с маленькой белой пластиковой деталью и выньте его из компьютера.

Поддерживайте дисплей одной рукой, снимая следующие 3 винта с левого крепления петли:

Один винт Phillips 7.2 мм меньшего диаметра с правой стороны.

Один винт Phillips 5.2 мм большего диаметра из середины.

Один винт Phillips 10 мм большего диаметра с левой стороны.

Перед снятием левого крепления петли внимательно посмотрите, как его части соединяются, включая маленькую белую пластиковую деталь. Понимание того, как части крепления соединяются, поможет при сборке.

В моделях 2009 года форма левого крепления петли может отличаться от показанной на фото, но расположение и размеры винтов те же.

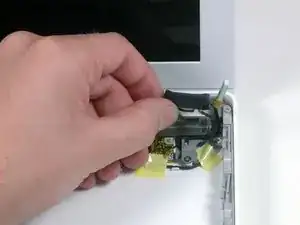

Поднимите левое крепление петли с белой пластиковой деталью и выньте его из компьютера.

Проверьте, чтобы кабели, выходящие из правого конца левого крепления петли, не были зажаты под другими кабелями.

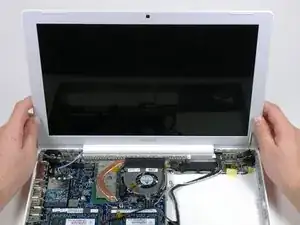

Схватите сборку дисплея по бокам и поднимите её вверх и выньте из компьютера, следя за тем, чтобы кабели, подключённые к дисплею, не зацепились за детали в нижнем корпусе.

Следующие шаги одинаковы для белых и чёрных MacBook.

Используйте тонкую пластиковую карту, чтобы освободить защёлки и их зажимы, держащие переднюю рамку дисплея на узле дисплея. Слева по краю передней рамки дисплея расположены пять защёлок.

В некоторых случаях передние рамки легче снимать, если работать от их внутренних краёв, прямо возле/над LCD-панелью.

Не используйте карту, которую нельзя заменить в случае повреждения. Зажимы могут тяжело сниматься, и карта может согнуться или сломаться, став непригодной.

Продолжайте освобождать защёлки вдоль верхнего края узла дисплея.

Будьте осторожны при работе вблизи камеры iSight.

Далее освободите пять защёлок, фиксирующих переднюю рамку дисплея справа.

Поднимите переднюю рамку дисплея сверху и используйте пластиковую карту, чтобы освободить защёлки вдоль нижнего края рамки.

Убедитесь, что карта находится между металлической рамкой вокруг LCD-панели и передней рамкой дисплея и не касается самой LCD-панели.

После освобождения всех защёлок отведите переднюю рамку дисплея от узла дисплея.

При установке передней рамки дисплея на корпус дисплея может быть проще защёлкнуть вкладки и зажимы, если вы будете нажимать на четыре стороны рамки в следующем порядке: верх, низ, затем стороны (лево или право). Возможно, придётся приложить дополнительное давление вдоль нижней стороны рамки, чтобы она плотно защёлкнулась.

Иногда при снятии передней рамки дисплея удерживающие клипсы, которые должны оставаться на скобах LCD, выходят вместе с передней рамкой. Следуйте этому и следующему шагу, чтобы перенести клипсы обратно на скобу LCD.

Используйте металлическую лопаточку или другой тонкий инструмент, чтобы осторожно поддеть серые пластиковые клипсы с выступов, сформованных в передней рамке дисплея. Для этого шага может быть полезна отвёртка плоская 0.8 мм. Возможно, некоторыми клипсами будет удобнее управлять, поддевая их за длинную сторону.

Будьте осторожны, клипсы изготовлены из тонкого пластика и хрупки.

Вставьте один конец фиксирующей скобы под край её выреза в кронштейне ЖК-экрана.

Используйте край лопатки, чтобы надавить на короткий крючковый язычок снизу другого конца фиксирующей скобы и ввести его в вырез в кронштейне ЖК-экрана.

На втором изображении показана правильно установленная фиксирующая скоба.

Возможно, будет удобнее посадить короткие крючковые язычки снизу каждого конца скобы в их вырезы в кронштейне ЖК-экрана, если предварительно очень слегка согнуть вниз оба конца скобы, но будьте осторожны — не сгибайте скобы слишком сильно: требуется лишь небольшое изгибание, чрезмерное усилие приведёт к их поломке.

Удалите три винта Phillips 4,2 мм, фиксирующие крышку муфты.

Держа дисплей прижатым одной рукой, другой рукой поднимите левый конец крышки муфты с петли муфты и проведите кабель инвертора и кабели AirPort через зазор в крышке муфты. Если кабели зацепляются за два крючковых язычка на внутреннем конце крышки муфты, осторожно их освободите.

При вытягивании крышки муфты с дисплея может помочь её покачивание.

При сборке следите, чтобы не защемить чёрный кабель инвертора или провода AirPort при защёлкивании левого конца крышки муфты на место. Чтобы избежать защемления, возможно будет удобнее поднять и удерживать эти кабели у верхней части петли, а не оставлять их вдоль сторон петли.

Поднимите правый конец крышки муфты, направляя кабели данных дисплея и iSight через зазор и через два крючковых язычка на правом конце крышки муфты. Если кабели зацепляются за эти язычки, осторожно их освободите.

Снимите крышку муфты с узла дисплея.

При сборке избегайте защемления кабелей данных дисплея и iSight. Направляя правый конец крышки муфты на место, но перед окончательной защёлкой, проведите эти кабели между двумя крючковыми язычками внутри правого конца крышки муфты и в криволинейную часть крышки над петлёй.

Также избегайте защемления проводов подсветки (с белым разъёмом на конце, подключаемым к правому концу инвертора). Они должны проходить под верхним правым краем крышки муфты. В некоторых моделях эти два провода серые и чёрные, в других — белый и розовый. Они ведут в отверстие в нижнем правом крае ЖК-панели к подсветке.

Снимите небольшой кусочек пенной ленты, приклеенной выше каждого из крышек рамки, в нижних левом и правом углах.

Используйте лопатку, чтобы сдвинуть левую крышку рамки в сторону от панели ЖК.

Не поднимайте крышку вертикально! В отличие от большой рамки дисплея, эта имеет горизонтальные защёлки для фиксации. Они легко ломаются.

Снимите левую крышку рамки с узла дисплея.

Используйте лопатку, чтобы сдвинуть правую крышку рамки в сторону от панели ЖК.

Снимите правую крышку рамки с узла дисплея.

Поднимите инвертор немного вверх и отключите кабель подсветки от его правой стороны.

Опустите инвертор обратно в его выемку.

Удалите один винт Phillips 3,2 мм, фиксирующий кабель данных дисплея к правой петле муфты.

Выведите кабель данных дисплея из-под монтажного плеча правой петли муфты.

Удалите двенадцать винтов Phillips 4,2 мм, фиксирующих узел ЖК-экрана к задней рамке дисплея.

Убедитесь, что вы правильно обращаете внимание на прокладывание кабеля микрофона (и антенны в некоторых моделях) вокруг внешней стороны двух винтов в нижних левом и правом углах экрана. При неправильной прокладке кабели легко повредить при установке этих винтов. Чтобы лучше увидеть прокладку кабелей, кликните на фото и увеличьте изображение.

Немного приподнимите нижний край узла ЖК-экрана, затем слегка сдвиньте его вниз, чтобы освободить верхний край от небольшого выступа в задней рамке дисплея.

Выньте его из задней рамки дисплея, следя за тем, чтобы кабели не зацепились.

При установке узла ЖК-экрана обратно в заднюю рамку дисплея, перед затягиванием каких-либо винтов крепления рамы убедитесь, что короткие латунные стойки, по одной с левой и правой стороны рамки, вошли в соответствующие им отверстия в рамке узла ЖК-экрана.

Обязательно не потеряйте небольшой магнит вдоль левой стороны дисплея. Он может прилипнуть к рамкам ЖК или к задней рамке дисплея.

Когда крышка дисплея закрыта, этот магнит приближается к датчику на небольшой плате у нижнего конца платы ввода-вывода, чтобы сообщить Macbook, что дисплей закрыт, и компьютер мог перейти в режим сна с закрытой крышкой.

Чтобы установить этот магнит обратно, вдавите его в его гнездо в задней рамке дисплея короткой стороной вверх (см. фото 2), затем поместите ЖК-панель обратно в заднюю рамку дисплея и прикрутите её, чтобы магнит не выпал и не потерялся.

Удалите три винта Phillips 3,2 мм, фиксирующие правую петлю муфты к задней рамке дисплея.

Выньте правую петлю муфты из задней рамки дисплея.
