Замена задней рамки дисплея MacBook Core 2 Duo

Используйте монету или лопатку, чтобы повернуть фиксирующий винт аккумулятора на 90 градусов по часовой стрелке.

Поднимите аккумулятор и извлеките его из компьютера.

Отверните три равномерно расположенных винта Phillips 000 вдоль задней стенки отсека для аккумулятора.

Винты закреплены на металлической крышке памяти, поэтому вы не потеряете их.

Использование гибкого удлинителя, продающегося iFixit, облегчит этот шаг.

Возьмите правый край L-образной крышки памяти и потяните её на себя, чтобы она отступила от отверстия отсека аккумулятора.

Поднимите крышку памяти вверх и выньте её из компьютера.

Снимите следующие 3 винта:

Один винт Phillips #00 длиной 11 мм посередине нижней крышки. (Головка: 5 мм диам. x 0.75 мм толщ.)

Два винта Phillips #00 длиной 14.5 мм (Головка: 5 мм диам. x 0.75 мм толщ.)

Если винты застряли в корпусе, можно использовать намагниченную отвертку, чтобы извлечь их.

Самый короткий из трёх винтов устанавливается посередине нижней крышки.

Будьте особенно осторожны с этими винтами — они легко срываются!

Можно использовать гибкий удлинитель, чтобы минимизировать срыв шлицов.

Снимите следующие 3 винта с задней стенки отсека для аккумулятора:

Один винт Phillips #0 длиной 3 мм. (Головка: 2.75 мм диам.)

Два винта Phillips #0 длиной 4 мм по бокам. (Головка: 2.75 мм диам.)

Снимите два винта Phillips с обеих сторон правой стенки отсека для аккумулятора (не те, что ближе к разъёму аккумулятора).

Два винта Phillips #000 длиной 6.25 мм. (Головка: 4 мм диам. x 0.5 мм толщ.)

Снимите четыре указанных винта Phillips с передней стенки отсека для аккумулятора. Работая слева направо, снимите 2-й, 4-й, 7-й и 9-й винты.

Четыре винта Phillips #000 длиной 3.25 мм. (Головка: 4 мм диам. x 4 мм толщ.)

Снимите следующие 4 винта с задней части компьютера:

Два винта Phillips #00 длиной 11 мм со стержнем (2.2 мм диам. x 2 мм длина). (Головка: 3.2 мм диам. x 0.5 мм толщ.)

Два винта Phillips #00 длиной 7.25 мм со стержнем (2 мм диам. x 3.75 мм длина). (Головка: 3.2 мм диам. x 0.5 мм толщ.)

При сборке два более длинных винта устанавливаются внутри, а два более коротких — снаружи.

Снимите два винта Phillips с боковой стороны компьютера, со стороны оптического привода (справа):

Два винта Phillips #00 длиной 5.2 мм со стержнем (2.3 мм диам. x 3.25 мм длина). (Головка: 3.2 мм диам. x 0.5 мм толщ.)

Нет необходимости снимать аналогичные винты на стороне разъёмов (слева) компьютера.

Между верхней крышкой и платой логики проходит шлейф трекпада и клавиатуры, поэтому не тяните верхнюю крышку полностью пока не отсоедините его.

Используйте пластиковый инструмент для открывания, устаревшую пластиковую карту или карту аналогичной толщины, чтобы поддеть верхнюю крышку, начиная с верхнего левого угла и продвигаясь к передней части компьютера.

Верхняя крышка, скорее всего, будет застревать в месте соединения над передним краем оптического привода. Если это случится, сначала освободите все остальные стороны, затем потяните верхнюю крышку вверх по обе стороны от отверстия оптического привода. Здесь также полезно вставить пластиковую карту, медиатор и т.п.

Если поставить основание MacBook на торец для лучшего обзора, вы можете сместить четыре серых пластиковых защёлки, удерживающие правую сторону верхней крышки. Не паникуйте. Они заходят в пазы на верхней правой кромке нижней рамки, над передним краем оптического привода.

При сборке убедитесь, что защёлки на правой стороне, над оптическим приводом, прочно защёлкнулись. Они отличаются от защёлок на левой стороне и обычно требуют немного более сильного нажима для защёлкивания.

Удерживая верхнюю крышку поднятой, потяните чёрную язычок на коннекторе серебристого шлейфа вверх от гнезда на плате логики.

Если чёрного язычка нет, можно аккуратно поддеть разъём лопаткой и вынуть его из гнезда на плате логики. Этот разъём высокий, поэтому поддевать нужно строго вверх.

Если при снятии верхней крышки вы случайно повредите шлейф верхней крышки, у нас продаётся отдельный шлейф, и у нас есть руководство, которое облегчает его замену.

Пока верхняя крышка снята, полезно удалить пыль, волосы и т.п. Лучше использовать баллончик со сжатым воздухом, но если вы используете кисточку, убедитесь, что её щетина выполнена из материала (обычно натуральный волос), не генерирующего статическое электричество, которое может уничтожить электронику.

При сборке в пазы вдоль верхней части рамки перед оптическим приводом устанавливаются 4 серые пластиковые защёлки (см. вторую и третью фотографии). Эти защёлки должны быть установлены в свои пазы, чтобы соответствующие выступы на нижней стороне правой части верхней крышки защёлкнулись в них.

Возьмите белый пластиковый язычок, прикреплённый к жёсткому диску, и потяните его влево, чтобы вынуть жёсткий диск из компьютера.

Снимите два винта Phillips с боковой части оптического привода.

Два винта Phillips #000 длиной 3.25 мм (головка: 4 мм диам. x 0.3 мм толщ.)

Отсоедините оранжевый разъем ленточного кабеля оптического привода от логической платы, подденьте его прямо вверх пальцем или лопаткой.

Отсоедините штекер только что обнажённого кабеля данных дисплея от логической платы, потянув его вверх за чёрную петлю.

Если на верхней части штекера нет петли, полезно использовать лопатку для отсоединения этого штекера.

Отсоедините штекер только что обнажённого кабеля жёсткого диска от логической платы, потянув его вверх за чёрную язычок.

При повторном подключении штекера кабеля жёсткого диска к логической плате убедитесь, что штекер проведён под кабелями правого динамика и микрофона, иначе штекер не сядет заподлицо с логической платой и не вступит полностью в разъём.

Отклейте фольгированную ленту между вентилятором и оптическим приводом. Поднимите ленту со стороны вентилятора, оставив её прикреплённой к оптическому приводу.

При сборке убедитесь, что кабели проложены под лентой перед её возвращением на место.

Если клей на этой ленте больше не держит, её можно зафиксировать обычным куском клейкой ленты, но не перекрывайте воздушный вход вентилятора.

Поднимите кабель данных дисплея вдоль края оптического привода, чтобы обнажить серебристый винт Phillips.

Удалите винт Phillips #00 длиной 2 мм, фиксирующий задний угол оптического привода.

При повторной установке этого винта убедитесь, что рядом проходящие кабели не оказались зажатами под головкой винта.

Серебристо-оплёточный Bluetooth-кабель может перекрывать винт. В этом случае аккуратно отодвиньте его в сторону. Возможно, придётся снять винт, удерживающий заземляющие скобы для двух соседних кабелей, прежде чем вы сможете достаточно отвести Bluetooth-кабель. В ранних моделях этот винт имеет длину 7 мм, в моделях Santa Rosa/Penryn и 2009 года он может быть 4,2 мм.

Поднимите плату антенны Bluetooth от переднего края оптического привода.

Выведите кабель жёсткого диска из-под зажимов вдоль ближней стороны оптического привода.

При сборке снова проведите кабель под этими зажимами.

Поднимите сторону оптического привода, ближайшую к Вам, затем сдвиньте привод к себе и выведите вверх и наружу из компьютера.

Выполните следующие действия для повторной установки оптического привода:

Сначала подведите его сторону, ближайшую к задней части MacBook, под кромку задней рамы слева от шарнира, одновременно заведя монтажный язычок оптического привода в верхнем левом углу под кабели в этом месте.

Опустите привод частично в нижний корпус. Держите кабель жёсткого диска подальше от отсека оптического привода.

Перед окончательным опусканием привода используйте лопатку, чтобы сдвинуть вперёд (в сторону передней части привода) отверстие для винта в монтажном язычке привода.

Толкните вперёд ползунок, который проходит вдоль дальней стороны привода, чтобы вставить конец этого ползунка в небольшой канал в раме нижнего корпуса. Это помогает зафиксировать привод на месте.

Если при продвижении ползунка отверстие для винта монтажного язычка привода не совпадает с его резьбовой латунной втулкой в нижнем корпусе, передний конец ползунка не полностью вошёл в канал в раме. Продолжайте попытки, но если ползунок не сдвигается дальше вправо, снимите привод и проверьте, не погнут ли конец ползунка.

Если передний конец ползунка не погнут, он может быть немного длиннее, чем требуется. Используйте тонкие бокорезы, чтобы обрезать более узкую часть конца ползунка. Привод по-прежнему будет надёжно держаться на месте.

Для оригинальных MacBook с Core Duo и Core 2 Duo снимите эти 3 винта:

Два Phillips 3 мм рядом с правым динамиком.

Один Phillips 6 мм, проходящий через отверстие в пластиковом выступе над сабвуфером.

При повторной установке винта над сабвуфером будьте осторожны, не перетяните его, иначе пластик сабвуфера может треснуть.

Для моделей Santa Rosa/Penryn и 2009 года, у которых нет С-образного канала:

Снимите только один Phillips 3 мм винт с правого динамика и пропустите шаг 26.

Поднимите правый динамик из его посадочного места и отложите в сторону.

Если у Вас модель Santa Rosa/Penryn или 2009 года, пропустите этот шаг.

С помощью лопатки аккуратно подденьте белый пластиковый паз и сдвиньте металлический С-образный канал вправо и в сторону от дисплея.

Используйте лопатку, чтобы осторожно отсоединить кабель микрофона от логической платы. Работайте из стороны в сторону и медленно покачивайте штекер, выведя его из разъёма.

Тянущие вертикально за этот штекер оторвут его разъём от логической платы. Этот разъём снимается только горизонтально — аккуратно потяните кабель микрофона в сторону экрана, одновременно работая лопаткой между коннектором и гнездом.

Поднимите чёрный кабель правого динамика одной рукой и выведите кабель микрофона из серебристого металлического зажима прямо над правым слотом оперативной памяти.

Этот металлический зажим может отсутствовать в некоторых моделях. Убедитесь, что кабель свободен от любых фиксаторов в этой области, прежде чем продолжать.

Если Вы не удаляли винт, удерживающий заземляющую скобу, в шаге 20 выше, снимите его сейчас. Это Phillips винт 7 мм (в моделях Santa Rosa/Penryn и 2009 года может быть 4 мм или 3 мм), фиксирующий заземляющие скобы на кабеле правого динамика и кабеле микрофона к металлической раме.

Освободите кабель микрофона и чёрный кабель передачи данных дисплея от защёлок внизу сабвуфера.

При сборке, хотя может показаться, что кабели можно проложить несколькими способами, лучший маршрут показан на фото 2. Щёлкните по фото для увеличения.

Выкрутите один 3 мм винт Phillips, фиксирующий заземляющую лапку в кабеле передачи данных дисплея, расположенную сразу над платой Bluetooth. Этот винт также может фиксировать заземляющую лапку в кабеле динамика.

Отключите антенные кабели от карты Airport:

Если у вас оригинальная модель MacBook с Core Duo или Core 2 Duo, смотрите первую фотографию — там показано, что имеется три антенных кабеля.

Если у вас MacBook Core 2 Duo Santa Rosa/Penryn или модель 2009 года, имеется только два антенных кабеля, а разъём/гнездо для чёрного инверторного кабеля находится в другом месте. Возможно, над разъёмом/гнездом для коннектора инверторной платы находится квадратный кусочек поролона.

Отключите инверторный кабель от гнезда, вставив лопатку между правым или левым краями штекера и гнезда и аккуратно поддев вертикально. НЕЛЬЗЯ поднимать гнездо — нужно вытягивать вверх только штекер, вертикально из гнезда. Не тяните в направлении проводов кабеля, иначе вы оторвёте гнездо от платы логики.

Для оригинальных моделей MacBook Core Duo и Core 2 Duo смотрите первое фото и удалите следующие 2 винта с крепления правого шарнира:

Один 6 мм винт Phillips с левой стороны крепления шарнира.

Один 10 мм винт Phillips с правой стороны крепления шарнира.

Для моделей Santa Rosa/Penryn и 2009 года смотрите второе фото и удалите следующие 3 винта с крепления правого шарнира:

Один 3 мм винт Phillips меньшего диаметра с крайнего левого положения.

Один 5,2 мм винт большего диаметра, с головкой 4,2 мм, по центру.

Один 10 мм винт большего диаметра, с головкой 4,2 мм, с крайнего правого положения.

Перед снятием правого крепления шарнира внимательно посмотрите, как элементы крепления состоят друг с другом, включая маленькую белую пластиковую деталь. Понимание взаимного расположения деталей упростит сборку. Поднимите правое крепление шарнира с небольшой белой пластиковой деталью и выньте его из компьютера.

Держите дисплей одной рукой, одновременно выкручивая следующие 3 винта с крепления левого шарнира:

Один 7,2 мм винт Phillips меньшего диаметра с правой стороны.

Один 5,2 мм винт Phillips большего диаметра по центру.

Один 10 мм винт Phillips большего диаметра с левой стороны.

Перед снятием левого крепления шарнира внимательно посмотрите, как его части взаимосвязаны, включая маленькую белую пластиковую деталь. Знание того, как элементы крепления сочетаются, поможет при сборке.

В моделях 2009 года форма левого крепления шарнира может отличаться от показанной на фото, но расположение и размеры винтов те же.

Поднимите левое крепление шарнира с белой пластиковой деталью и выньте его из компьютера.

Проверьте, чтобы кабели, выходящие из правого конца левого шарнира, не застряли под другими кабелями.

Возьмитесь за узел дисплея по бокам и подняв, выньте его из компьютера, следя за тем, чтобы кабели, подключённые к дисплею, не зацепились за детали нижней крышки.

Следующие шаги должны быть одинаковыми как для белых, так и для чёрных MacBook.

Используйте тонкую пластиковую карточку, чтобы освободить защёлки и их фиксаторы, удерживающие переднюю рамку дисплея на узле дисплея. По левой стороне рамки дисплея расположены пять защёлок.

Возможно, некоторым рамкам дисплея проще снять, если работать от их внутренних кромок, непосредственно рядом с/над LCD-панелью.

Не используйте карточку, которую нельзя заменить в случае повреждения. Фиксаторы могут быть трудны для снятия, и карточка может согнуться или сломаться.

Продолжайте освобождать защёлки вдоль верхнего края узла дисплея.

Будьте осторожны при работе вблизи камеры iSight.

Далее освободите пять защёлок, фиксирующих переднюю рамку дисплея с правой стороны.

Поднимите переднюю рамку дисплея сверху и используйте пластиковую карточку, чтобы освободить защёлки вдоль нижнего края рамки дисплея.

Убедитесь, что карточка находится между металлической рамкой вокруг LCD-панели и передней рамкой дисплея и не касается самой LCD-панели.

После освобождения всех удерживающих защёлок снимите переднюю рамку дисплея с узла дисплея.

При повторной установке передней рамки на корпус дисплея может быть легче защёлкнуть фиксаторы, если нажимать по четырём сторонам рамки в следующем порядке: верх, низ, затем стороны (лево или право). Возможно, придётся приложить дополнительное усилие вдоль нижней стороны рамки, чтобы она плотно защёлкнулась.

Иногда при снятии передней рамки дисплея удерживающие клипсы, которые должны оставаться в скобах LCD, выходят вместе с передней рамкой. Следуйте этой и следующей инструкции, чтобы вернуть клипсы на скобы LCD.

Используйте металлическую лопатку или другой тонкий инструмент, чтобы аккуратно поддеть серые пластиковые клипсы с выступов, выполненных на передней рамке дисплея. Для этого шага может пригодиться плоская отвёртка 0,8 мм. Возможно, вам будет легче снять некоторые из этих клипс, поддевая их по длинным сторонам.

Будьте осторожны — клипсы изготовлены из тонкого пластика и легко повреждаются.

Вставьте один конец фиксирующей скобы под кромку выреза в кронштейне ЖК-экрана.

Используйте кромку лопатки, чтобы надавить короткую крючковую язычок на нижней стороне другого конца фиксирующей скобы в вырез в кронштейне ЖК-экрана.

На второй фотографии показана правильно установленная фиксирующая скоба.

Возможно, будет легче поместить короткие крючковые язычки на нижней стороне каждого конца скобы внутрь их вырезов в кронштейне ЖК-экрана, если сначала очень слегка согнуть два конца скобы вниз, но будьте осторожны, не сгибайте скобы слишком сильно — требуется только лёгкое сгибание, и чрезмерная сила может их сломать.

Удалите три винта с крестообразным шлицем Phillips, длиной 4,2 мм, крепящие крышку сцепления.

Удерживая дисплей одной рукой, другой рукой поднимите левый конец крышки сцепления с шарнира сцепления и проведите кабель инвертора и кабели AirPort через зазор в крышке сцепления. Если кабели зацепятся за два крючковатых язычка на внутреннем конце крышки сцепления, осторожно освободите их.

При подъёме крышки сцепления может помочь покачивание её.

При сборке убедитесь, что вы не защемили чёрный кабель инвертора или провода AirPort при защёлкивании левого конца крышки сцепления на место. Чтобы избежать защемления, может помочь приподнять и удерживать эти кабели у верхней части шарнира, а не оставлять их вдоль сторон шарнира.

Поднимите правый конец крышки сцепления, направляя кабели данных дисплея и кабели iSight через зазор и два крючковатых язычка на правом конце крышки сцепления. Если кабели зацепятся за два крючковатых язычка, осторожно освободите их.

Снимите крышку сцепления с узла дисплея.

При сборке избегайте защемления кабелей данных дисплея и кабелей iSight. Направляя правый конец крышки сцепления на место, но перед её защёлкиванием, проведите эти кабели между двумя крючковатыми язычками внутри правого конца крышки сцепления и вверх в изогнутую часть крышки сцепления, над шарниром.

Также избегайте защемления проводов подсветки (с белым разъёмом на конце, подключаемым к правому концу инвертора). Они должны проходить под верхним правым краем крышки сцепления. В некоторых моделях два провода серые и чёрные, в других — белые и розовые. Они ведут в отверстие в нижнем правом крае ЖК-экрана к подсветке.

Удалите небольшой кусочек поролоновой ленты, приклеенный над каждым из покрытий рамки, в нижних левом и правом углах.

Используя лопатку, сдвиньте левое покрытие рамки к панели ЖК.

Не поднимайте крышку вертикально! В отличие от большой рамки дисплея, это покрытие удерживается горизонтальными защёлками. Они легко ломаются.

Снимите левое покрытие рамки с узла дисплея.

Используя лопатку, сдвиньте правое покрытие рамки к панели ЖК.

Снимите правое покрытие рамки с узла дисплея.

Поднимите инвертор из корпуса дисплея немного и отсоедините кабель подсветки от его правой стороны.

Опустите инвертор обратно в его посадочное место.

Удалите один винт с крестообразным шлицем Phillips, длиной 3,2 мм, крепящий кабель данных дисплея к правому шарниру сцепления.

Уберите кабель данных дисплея из-под монтажного рычага правого шарнира сцепления.

Удалите двенадцать винтов с крестообразным шлицем Phillips, длиной 4,2 мм, крепящих узел ЖК-экрана к задней рамке дисплея.

Обратите внимание на то, как микрофонный кабель (и антенный кабель в некоторых моделях) проложены вокруг внешней стороны двух винтов в нижних левом и правом углах экрана. Лёгко повредить кабели, если при повторной установке они будут проложены неправильно. Чтобы лучше увидеть прокладку кабелей, кликните по фото и увеличьте изображение.

Немного приподнимите нижний край узла ЖК-экрана, затем сдвиньте его вниз, чтобы освободить верхний край от небольшого выступа в задней рамке дисплея.

Поднимите и выньте его из задней рамки дисплея, следя за тем, чтобы кабели не застряли.

При повторной установке узла ЖК-экрана в заднюю рамку дисплея, прежде чем затягивать любые крепёжные винты корпуса, убедитесь, что короткие латунные штыри, по одному с левой и правой стороны рамки, вставлены в соответствующие отверстия в каркасе узла ЖК-экрана.

Обязательно следите за небольшим магнитом вдоль левой стороны дисплея. Он может прилипнуть к рамкам ЖК-экрана или к задней рамке дисплея.

Когда крышка дисплея закрыта, этот магнит приближается к датчику на маленькой плате в нижнем конце платы ввода/вывода, чтобы сообщить Macbook о закрытии дисплея и перевести Macbook в режим сна с закрытой крышкой.

Чтобы снова установить этот магнит, нажмите его обратно в его гнездо в задней рамке дисплея короткой стороной вверх (см. фото 2), затем установите панель ЖК-экрана в заднюю рамку дисплея и прикрутите её, чтобы магнит не выпал и не потерялся.

Удалите три винта с крестообразным шлицем Phillips, длиной 3,2 мм, крепящие правый шарнир сцепления к задней рамке дисплея.

Вытащите правый шарнир сцепления из задней рамки дисплея.

Удалите кусок ленты, приклеенный к левому штырю петли.

Удалите один винт Phillips 3,2 мм, крепящий кабель инвертора к левому штырю петли.

Удалите три винта Phillips 3,2 мм, крепящие левый штырь петли к задней рамке дисплея.

Снимите левый штырь петли с задней рамки дисплея.

Удалите инвертор дисплея и прикреплённый к нему кабель с задней рамки дисплея.

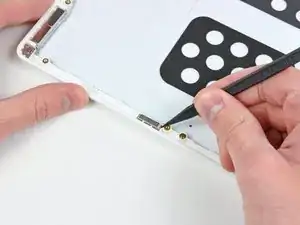

Если он всё ещё приклеен к задней рамке дисплея, подденьте магнит для режима сна из его посадочного места на левой стороне задней рамки дисплея.

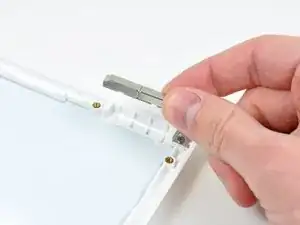

Убедитесь, что при установке магнита для режима сна его более короткая кромка обращена вверх.

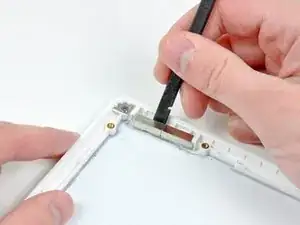

Подденьте магнит правого защёлкивающего механизма дисплея из его посадочного места. Может помочь приподнять магнит при поддевании.

Удалите магнит правого защёлкивающего механизма дисплея.

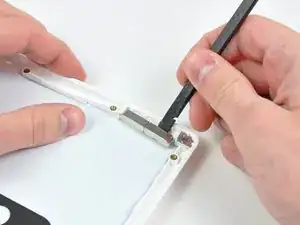

Подденьте магнит левого защёлкивающего механизма дисплея из его посадочного места.

Задняя рамка дисплея остаётся.
