Замена правого крепления шарнира MacBook Core 2 Duo

Используйте монету или лопатку, чтобы повернуть фиксатор батареи на 90 градусов по часовой стрелке.

Поднимите батарею и выньте её из компьютера.

Открутите три равномерно расположенных винта Phillips 000 вдоль задней стенки отсека для батареи.

Винты закреплены на металлической крышке модулей памяти, поэтому вы не потеряете их.

Использование гибкого удлинителя, продающегося iFixit, поможет на этом шаге.

Схватите правый конец L-образной крышки модулей памяти и потяните её к себе, чтобы она освободила отверстие отсека для батареи.

Поднимите крышку модулей памяти и выньте её из компьютера.

Удалите следующие 3 винта:

Один Phillips #00 11 мм в центре нижней крышки. (Головка: диаметр 5 мм x толщина 0,75 мм)

Два Phillips #00 14.5 мм (Головка: диаметр 5 мм x толщина 0,75 мм)

Если винты застряли в корпусе, можно использовать намагниченную отвертку, чтобы вытащить их.

Короткий из трёх винтов устанавливается в середине нижней крышки.

Будьте особенно осторожны с этими винтами — они легко срываются!

Можно использовать гибкий удлинитель, чтобы снизить риск срыва.

Удалите следующие 3 винта с задней стенки отсека для батареи:

Один Phillips #0 3 мм. (Головка: диаметр 2,75 мм)

Два Phillips #0 4 мм по бокам. (Головка: диаметр 2,75 мм)

Снимите два винта Phillips по бокам правой стенки отсека для батареи (не те, что ближе всего к разъёму батареи).

Два Phillips #000 6,25 мм. (Головка: диаметр 4 мм x толщина 0,5 мм)

Удалите четыре отмеченных винта Phillips с передней стенки отсека для батареи. При работе слева удалите 2-й, 4-й, 7-й и 9-й винты.

Четыре Phillips #000 3,25 мм. (Головка: диаметр 4 мм x толщина 4 мм)

Удалите следующие 4 винта с задней части компьютера:

Два Phillips #00 11 мм с цилиндрическим стержнем (диаметр стержня 2,2 мм x длина 2 мм). (Головка: диаметр 3,2 мм x толщина 0,5 мм)

Два Phillips #00 7,25 мм с цилиндрическим стержнем (диаметр стержня 2 мм x длина 3,75 мм). (Головка: диаметр 3,2 мм x толщина 0,5 мм)

При сборке два более длинных винта устанавливаются внутри, а два более коротких — снаружи.

Удалите два винта Phillips с правой стороны компьютера у оптического привода:

Два Phillips #00 5,2 мм с цилиндрическим стержнем (диаметр стержня 2,3 мм x длина 3,25 мм). (Головка: диаметр 3,2 мм x толщина 0,5 мм)

Нет необходимости снимать аналогичные винты на стороне с портами (слева).

К верхней крышке подключены шлейф трекпада и клавиатуры к плате — не тяните верхнюю крышку полностью.

Используйте пластиковый инструмент для открытия, просроченную пластиковую кредитную карту или другую карту похожей толщины, чтобы поддеть верхнюю крышку, начиная с верхнего левого угла и двигаясь к передней части компьютера.

Верхняя крышка скорее всего застрянет на соединении над передним краем оптического привода. Если это произойдёт, сначала освободите все остальные стороны, затем тяните верхнюю крышку вверх по обе стороны от отверстия оптического привода. Здесь также полезно вставить пластиковую карту, медиатор и т.п.

Если вы поставите основание MacBook на один торец для лучшего обзора, вы можете сместить четыре серых пластиковых защёлки, удерживающие правую сторону верхней крышки. Не волнуйтесь. Они заходят в пазы в верхней правой кромке нижней рамы, над передним краем оптического привода.

При сборке убедитесь, что защёлки на правой стороне, над оптическим приводом, плотно защёлкнулись на месте. Они отличаются от защёлок слева и обычно требуют чуть большего давления для фиксации.

Держа верхнюю крышку поднятой, оттяните вверх чёрную защёлку на конце разъёма серебристого шлейфа, чтобы отсоединить его от разъёма на плате.

Если чёрной защёлки нет, можно аккуратно поддеть соединитель лопаткой, чтобы вытащить его из разъёма на плате. Этот разъём высокий, поэтому поддевать нужно строго вверх.

Если при снятии верхней крышки вы случайно повреждаете её шлейф, мы продаём этот шлейф отдельно и у нас есть руководство по его замене.

Пока верхняя крышка снята, удобно удалить пыль, волосы и т.п. Лучше всего использовать баллончик со сжатым воздухом, но если вы используете кисточку, убедитесь, что её щетина изготовлена из материала (обычно натуральный волос), который не генерирует статическое электричество, способное повредить электронику.

При сборке в пазы вдоль верхней части рамы перед оптическим приводом устанавливаются 4 серых пластиковых защёлки (см. вторую и третью фотографии). Эти защёлки должны быть установлены в своих пазах, чтобы отвечающие им выступы на нижней стороне правой части верхней крышки защёлкнулись в них.

Снимите следующие 2 винта с правого крепления шарнира:

Один Phillips 6 мм слева от крепления шарнира.

Один Phillips 10 мм справа от крепления шарнира.

Поднимите крепление шарнира вместе с прикреплённой пластиковой пылезащитной крышкой и выньте их из компьютера.

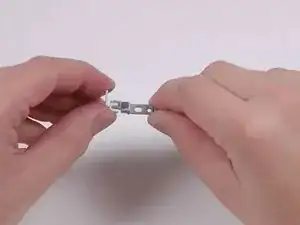

Выдвиньте пластикoвую пылезащитную крышку из её паза в правом креплении шарнира.
