Замена батарейки PRAM MacBook Core 2 Duo (Santa Rosa/Penryn)

Используйте монету или лопатку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Отверните три равномерно расположенных винта Phillips 000 вдоль задней стенки отсека для батареи.

Винты зафиксированы на металлической крышке памяти, поэтому вы не сможете их потерять.

Использование гибкого удлинителя, продаваемого iFixit, поможет на этом шаге.

Схватите правый конец L-образной крышки памяти и потяните её к себе, чтобы она освободилась от отверстия отсека для батареи.

Поднимите крышку памяти вверх и извлеките её из компьютера.

Удалите следующие 3 винта:

Один 11 мм Phillips #00 в центре нижней крышки. (Головка: 5 мм диам. x 0.75 мм толщина)

Два 14.5 мм Phillips #00 (Головка: 5 мм диам. x 0.75 мм толщина)

Если винты застряли в корпусе, можно использовать намагниченную отвертку, чтобы вытащить их.

Короткий из трёх винтов устанавливается в середину нижней крышки.

Будьте особенно осторожны с этими винтами — они легко срываются!

Можно использовать гибкий удлинитель, чтобы минимизировать риск срыва шлица.

Удалите следующие 3 винта с задней стенки отсека для батареи:

Один 3 мм Phillips #0. (Головка: 2.75 мм диам.)

Два 4 мм Phillips #0 по бокам. (Головка: 2.75 мм диам.)

Удалите два винта Phillips по обеим сторонам правой стенки отсека для батареи (не те, что ближе всего к разъёму батареи).

Два 6.25 мм Phillips #000. (Головка: 4 мм диам. x 0.5 мм толщина)

Удалите четыре указанных винта Phillips с передней стенки отсека для батареи. При работе слева направо снимите 2-й, 4-й, 7-й и 9-й винты.

Четыре 3.25 мм Phillips #000. (Головка: 4 мм диам. x 4 мм толщина)

Удалите следующие 4 винта на задней панели компьютера:

Два 11 мм Phillips #00, со стержнем (2.2 мм диам. x 2 мм длина) (Головка: 3.2 мм диам. x 0.5 мм толщина)

Два 7.25 мм Phillips #00, со стержнем (2 мм диам. x 3.75 мм длина) (Головка: 3.2 мм диам. x 0.5 мм толщина)

При сборке два более длинных винта устанавливаются внутри, а два более коротких — снаружи.

Удалите два винта Phillips с правой стороны компьютера, у оптического привода:

Два 5.2 мм Phillips #00, со стержнем (2.3 мм диам. x 3.25 мм длина) (Головка: 3.2 мм диам. x 0.5 мм толщина)

Снимать аналогичные винты на левой стороне у портов не обязательно.

К верхнему корпусу подключены ленточные кабели трекпада и клавиатуры, поэтому не снимайте верхний корпус полностью пока.

Используйте пластиковый инструмент для вскрытия, просроченную пластиковую карту или карту такой же толщины, чтобы поддеть верхний корпус, начиная с верхнего левого угла и продвигаясь к передней части компьютера.

Верхний корпус, вероятно, будет заедать у места соединения над передним краем оптического привода. Если это произойдёт, сначала освободите все остальные стороны, затем подтяните верхний корпус вверх с обеих сторон отверстия оптического привода. Здесь также может помочь вставка пластиковой карты, медиатора и т.п.

Если вы поставите основание MacBook на один торец для лучшего обзора, вы можете сместить четыре серых пластиковых защёлки, удерживающие правую сторону верхнего корпуса. Не паникуйте. Они заскальзывают в направляющие в верхнем правом краю нижней рамки, над передним краем оптического привода.

При сборке убедитесь, что защёлки на правой стороне, над оптическим приводом, защёлкнулись на месте. Они отличаются от защёлок на левой стороне, поэтому обычно требуют немного более сильного нажатия, чтобы зафиксироваться.

Держа верхний корпус приподнятым, потяните черную язычок на конце серебристого ленточного кабеля вверх, чтобы отсоединить его от разъёма на плате.

Если черного язычка нет, можно использовать лопатку, чтобы аккуратно выдёрнуть разъём из его гнезда на плате. Этот разъём высокий, поэтому поддёргивайте строго вертикально вверх.

Если при снятии верхнего корпуса вы случайно повреждаете его кабель, у нас есть запасной кабель и руководство по его замене, которое облегчит замену.

Пока верхний корпус снят, полезно удалить пыль, волосы и т.п. Лучше всего использовать баллончик со сжатым воздухом, но если вы используете кисть, убедитесь, что её щетина изготовлена из материала (обычно натурального волоса), который не генерирует статическое электричество, способное повредить электронику.

При сборке есть 4 серые пластиковые защёлки, установленные в пазах вдоль верхней части рамки перед оптическим приводом (см. вторую и третью фотографию). Эти защёлки должны быть установлены в своих пазах, чтобы соответствующие выступы на нижней стороне правой части верхнего корпуса могли защёлкнуться в них.

Схватите белый пластиковый язычок, прикреплённый к жёсткому диску, и потяните его влево, чтобы извлечь жёсткий диск из компьютера.

Удалите два винта Phillips с боковой стороны оптического привода.

Два 3.25 мм Phillips #000 (головка: 4 мм диам. x 0.3 мм толщина)

Отключите оранжевый разъем ленточного кабеля оптического привода от платы логики, поддев его прямо вверх пальцем или лопаткой.

Отключите обнаружившийся разъем кабеля данных дисплея от платы логики, потянув его вверх за черную язычок.

Если на верхней части разъема нет язычка, полезно использовать лопатку для его отсоединения.

Отключите обнаружившийся разъем кабеля жесткого диска от платы логики, потянув его вверх за черную перемычку.

При подключении разъема кабеля жесткого диска обратно к плате логики убедитесь, что разъем проложен под кабелями правого динамика и микрофона, иначе разъем не сядет заподлицо с платой логики и не войдет полностью в гнездо.

Отклейте фольгированную ленту между вентилятором и оптическим приводом. Поднимите ленту со стороны вентилятора, оставив её прикреплённой к оптическому приводу.

При сборке убедитесь, что кабели проложены под лентой перед её повторным прикреплением.

Если клей на этой фольге больше не держится, можно зафиксировать её обычной клейкой лентой, но не закрывайте воздушный забор вентилятора.

Поднимите кабель данных дисплея вдоль кромки оптического привода, чтобы обнаружить серебряный винт Phillips.

Снимите винт Phillips #00 длиной 2 мм, фиксирующий задний угол оптического привода.

При повторной установке этого винта убедитесь, что ни один из соседних кабелей не попал под головку винта.

Серебристая оплетка кабеля Bluetooth может закрывать винт. В этом случае аккуратно отодвиньте её в сторону. Возможно, вам потребуется снять винт, удерживающий заземляющие ушки для двух соседних кабелей, прежде чем вы сможете переместить кабель Bluetooth в сторону. В ранних моделях этот винт имеет длину 7 мм, а в моделях Santa Rosa/Penryn и 2009 года он может быть 4,2 мм.

Поднимите плату антенны Bluetooth с переднего края оптического привода.

Выведите кабель жесткого диска из-под зажимов вдоль ближней стороны оптического привода.

При сборке вновь пропустите кабель под этими зажимами.

Поднимите сторону оптического привода, ближайшую к Вам, затем сдвиньте привод к себе и выведите его вверх и наружу из компьютера.

Выполните следующие шаги для повторной установки оптического привода:

Сначала сдвиньте сторону привода, ближайшую к задней части MacBook, под кромку задней рамки слева от шарнира, одновременно пропуская монтажную защелку в верхнем левом углу привода под кабелями в этой области.

Частично опустите привод в нижний корпус. Держите кабель жесткого диска подальше от отсека оптического привода.

Прежде чем окончательно опустить привод на место, используйте лопатку, чтобы толкнуть вперед (в сторону передней части привода) отверстие под винт в монтажной защелке привода.

Толкните вперед ползунок, который проходит по дальней стороне привода, чтобы вставить конец этого ползунка в небольшой канал в каркасе нижнего корпуса. Это помогает удерживать привод на месте.

Если при толчке ползунка вперед отверстие под винт в монтажной защелке привода не совмещается с резьбовой латунной втулкой в нижнем корпусе, значит передний конец ползунка не полностью вошёл в свой канал в каркасе. Продолжайте попытки, но если ползунок не двигается дальше вправо, снимите привод и проверьте, не погнут ли конец ползунка.

Если передний конец ползунка не погнут, он может быть слегка слишком длинным. Используйте тонкие кусачки, чтобы отрезать узкую часть конца ползунка. Привод при этом всё равно будет надёжно держаться на месте.

Снимите следующие 4 винта Phillips:

Три винта Phillips 3 мм, фиксирующие сабвуфер и правый динамик к нижнему корпусу.

Один винт Phillips 7,5 мм, фиксирующий петлю кабеля данных дисплея к нижнему корпусу.

Если у вас MacBook Core 2 Duo Santa Rosa/Penryn, винты расположены в другом месте.

Поднимите правый динамик из его отсека в нижнем корпусе.

Пропустите сабвуфер и правый динамик под кабелями дисплея и микрофона.

Снимите один винт Phillips, фиксирующий заземляющую перемычку в кабеле правого динамика к радиатору.

Если у вас Santa Rosa, этот винт отсутствует. Пропустите этот шаг и переходите к следующему.

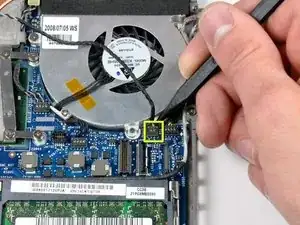

Используйте лопатку, чтобы отключить разъем правого динамика от платы логики.

С помощью лопатки подденьте PRAM-батарею вверх из её посадочного места в нижнем корпусе.

Отключите кабель PRAM-батареи от платы логики и извлеките PRAM-батарею из компьютера.
