Замена правого динамика MacBook Core 2 Duo

Используйте монету или лопатку, чтобы повернуть запирающий винт аккумулятора на 90 градусов по часовой стрелке.

Поднимите аккумулятор и выньте его из компьютера.

Выверните три расположенных равномерно крестовых винта Phillips 000 на задней стенке отсека для аккумулятора.

Винты закреплены на металлической крышке памяти, поэтому вы не потеряете их.

Использование гибкого удлинителя, продаваемого iFixit, поможет выполнить этот шаг.

Возьмитесь за правый конец L-образной крышки памяти и потяните её к себе, чтобы она вышла из проёма отсека для аккумулятора.

Поднимите крышку памяти и извлеките её из компьютера.

Удалите следующие 3 винта:

Один винт Phillips #00, 11 мм в середине нижней крышки. (Головка: диам. 5 мм x толщина 0.75 мм)

Два винта Phillips #00, 14.5 мм. (Головка: диам. 5 мм x толщина 0.75 мм)

Если винты застряли в корпусе, можно использовать намагниченную отвёртку, чтобы вытянуть их.

Самый короткий из трёх винтов устанавливается в середину нижней крышки.

Будьте особенно осторожны с этими винтами: они легко срезаются!

Можно использовать гибкий удлинитель, чтобы минимизировать срезание резьбы.

Удалите следующие 3 винта с задней стенки отсека для аккумулятора:

Один винт Phillips #0, 3 мм. (Головка: диам. 2.75 мм)

Два винта Phillips #0, 4 мм — по одному с каждой стороны. (Головка: диам. 2.75 мм)

Удалите два крестовых винта по обеим сторонам правой стенки отсека для аккумулятора (не те, что ближе всего к разъёму аккумулятора).

Два винта Phillips #000, 6.25 мм. (Головка: диам. 4 мм x толщина 0.5 мм)

Удалите четыре указанных крестовых винта с передней стенки отсека для аккумулятора. Работая слева направо, снимите 2-й, 4-й, 7-й и 9-й винты.

Четыре винта Phillips #000, 3.25 мм. (Головка: диам. 4 мм x толщина 4 мм)

Удалите следующие 4 винта с задней части компьютера:

Два винта Phillips #00, 11 мм, со стержнем (диам. 2.2 мм x длина 2 мм). (Головка: диам. 3.2 мм x толщина 0.5 мм)

Два винта Phillips #00, 7.25 мм, со стержнем (диам. 2 мм x длина 3.75 мм). (Головка: диам. 3.2 мм x толщина 0.5 мм)

При сборке два более длинных винта устанавливаются внутри, а два более коротких — снаружи.

Удалите два крестовых винта с правой стороны компьютера у оптического привода:

Два винта Phillips #00, 5.2 мм, со стержнем (диам. 2.3 мм x длина 3.25 мм). (Головка: диам. 3.2 мм x толщина 0.5 мм)

Снимать аналогичные винты с левой стороны у портов не обязательно.

К верхней крышке прикреплён шлейф трекпада и клавиатуры к плате логики, поэтому пока не тяните верхнюю крышку полностью.

Используйте пластиковый инструмент для вскрытия, просроченную пластиковую карту или аналогичную по толщине карточку, чтобы отжать верхнюю крышку, начиная с верхнего левого угла и проходя вокруг передней части компьютера.

Верхняя крышка может застрять в месте соединения над передним краем оптического привода. Если это случится, сначала освободите все остальные стороны, затем потяните верхнюю крышку вверх с обеих сторон проёма оптического привода. Здесь также полезно вставить пластиковую карточку, медиатор и т.д.

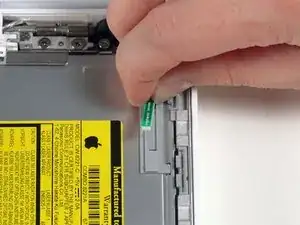

Если вы поставите основание MacBook на один торец для лучшего обзора, вы можете сместить четыре серых пластиковых защёлки, удерживающих правую сторону верхней крышки. Не паникуйте. Они вставляются в пазы в верхнем правом краю нижней рамы, над передним краем оптического привода.

При сборке убедитесь, что защёлки на правой стороне, над оптическим приводом, защёлкнулись плотно. Они отличаются от защёлок слева и обычно требуют немного более сильного давления для фиксации.

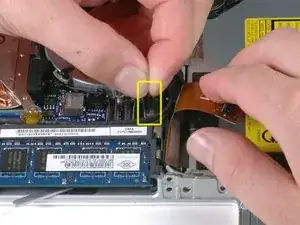

Удерживая верхнюю крышку поднятой, потяните вверх чёрную защёлку на разъёме серебряного шлейфа, отщёлкнув её от гнезда на плате логики.

Если чёрной защёлки нет, можно аккуратно использовать лопатку, чтобы поддеть разъём и вынуть его из гнезда на плате логики. Этот разъём высокий, поэтому поддеть его нужно строго вертикально вверх.

Если вы случайно повредите шлейф верхней крышки при снятии, мы продаём его отдельно и у нас есть руководство, которое упрощает его замену.

Пока верхняя крышка снята, удобно удалить пыль, волосы и т.д. Лучше всего использовать баллончик со сжатым воздухом, но если вы используете кисть, убедитесь, что её щетина изготовлена из материала (обычно животного волоса), не создающего статического электричества, которое может повредить электронику.

При сборке в пазах вдоль верхней части рамы перед оптическим приводом устанавливаются 4 серых пластиковых защёлки (см. вторую и третью фотографии). Эти защёлки должны быть установлены в свои пазы, чтобы соответствующие выступы на нижней стороне правой части верхней крышки защёлкнулись в них.

Возьмитесь за белую пластиковую петлю, прикреплённую к жёсткому диску, и потяните её влево, извлекая жёсткий диск из компьютера.

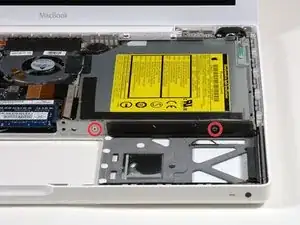

Удалите два крестовых винта с боковой стороны оптического привода.

Два винта Phillips #000, 3.25 мм (головка: диам. 4 мм x толщина 0.3 мм)

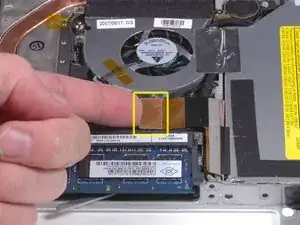

Отключите оранжевый разъём ленточного кабеля оптического привода от платы, поддев его прямо вверх пальцем или лопаткой.

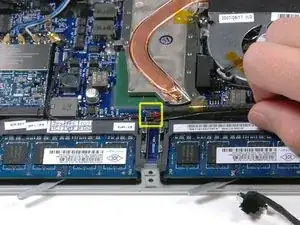

Отключите разъём только что обнаруженного кабеля передачи данных дисплея от платы, потянув его вверх за чёрную тяговую вкладку.

Если на верхней части разъёма нет тяговой вкладки, может помочь использование лопатки для его отключения.

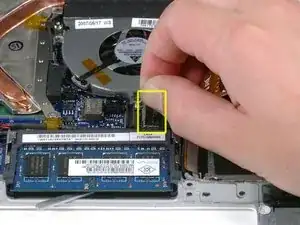

Отключите разъём только что обнаруженного кабеля жёсткого диска от платы, потянув его вверх за чёрную вкладку.

При повторном подключении разъёма кабеля жёсткого диска убедитесь, что разъём проведён под кабелями правого динамика и микрофона, иначе разъём не ляжет заподлицо с платой и не сможет полностью войти в свой гнездо на плате.

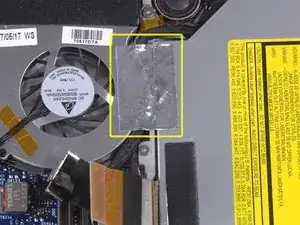

Отклейте фольгированную ленту между вентилятором и оптическим приводом. Поднимите ленту со стороны вентилятора, оставив её приклеенной к оптическому приводу.

При сборке снова пропустите кабели под лентой перед её приклеиванием.

Если клей на фольгированной ленте больше не держит, можно зафиксировать её обычным кусочком клейкой ленты, но не закрывайте воздушный забор вентилятора.

Поднимите кабель передачи данных дисплея вдоль края оптического привода, чтобы открыть серебристый винт с крестообразной шлицем.

Удалите винт Phillips #00 длиной 2 мм, крепящий задний угол оптического привода.

При повторной установке этого винта убедитесь, что никакие близлежащие кабели не попали под головку винта.

Серебристо-оплётённый Bluetooth-кабель может закрывать винт. Если это так, аккуратно отодвиньте его в сторону. Возможно, потребуется снять винт, удерживающий заземляющий экран для двух соседних кабелей, прежде чем вы сможете достаточно отодвинуть Bluetooth-кабель. В более ранних моделях этот винт имеет длину 7 мм, а в моделях Santa Rosa/Penryn и 2009 года может быть 4,2 мм.

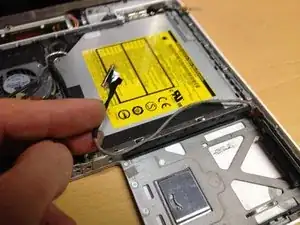

Поднимите плату антенны Bluetooth с переднего края оптического привода.

Выведите кабель жёсткого диска из-под зажимов вдоль ближайшей стороны оптического привода.

При сборке снова проложите кабель под этими зажимами.

Поднимите сторону оптического привода, ближайшую к Вам, затем сдвиньте привод к себе, а затем вверх и выньте из компьютера.

Следуйте этим шагам при повторной установке оптического привода:

Сначала сдвиньте его сторону, ближайшую к задней части ноутбука, под край задней рамки слева от шарнира, одновременно подведя монтажную вкладку оптического привода в его верхнем левом углу под кабели в этом месте.

Частично опустите привод в нижний корпус. Держите кабель жёсткого диска подальше от отсека оптического привода.

Перед окончательным опусканием привода используйте лопатку, чтобы сдвинуть вперёд (в сторону передней части привода) отверстие для винта в монтажной вкладке привода.

Сдвиньте вперёд ползунок, который проходит вдоль дальней стороны привода, чтобы вставить конец этого ползунка в небольшой канал каркаса нижнего корпуса. Это помогает удерживать привод на месте.

Если при сдвиге ползунка отверстие для винта в монтажной вкладке привода не совпадает с его резьбовой латунной втулкой в нижнем корпусе, передний конец ползунка не полностью вошёл в свой канал в каркасе. Продолжайте пробовать, но если ползунок не хочет двигаться дальше вправо, снимите привод и проверьте, не загнут ли конец ползунка.

Если передний конец ползунка не загнут, он может быть слегка слишком длинным. Используйте тонкогубцы или специальные кусачки, чтобы отрезать узкую часть конца ползунка. Привод всё равно будет прочно удерживаться на месте.

Удалите следующие 4 винта Phillips:

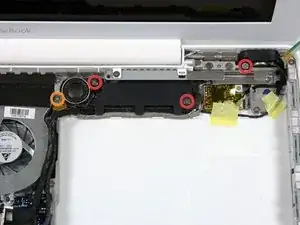

Три 3 мм винта Phillips, крепящие сабвуфер и правый динамик к нижнему корпусу.

Один 7,5 мм винт Phillips, крепящий петлю кабеля передачи данных дисплея к нижнему корпусу.

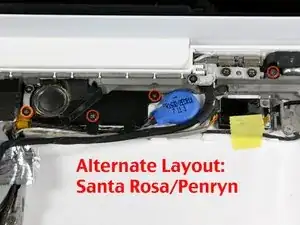

Если у вас MacBook Core 2 Duo Santa Rosa/Penryn, винты расположены в другом месте.

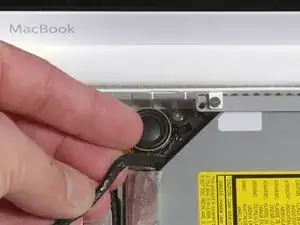

Поднимите правый динамик из его посадочного места в нижнем корпусе.

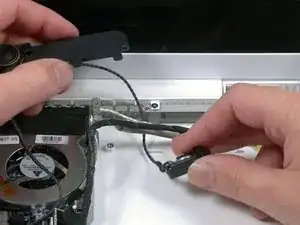

Пропустите сабвуфер и правый динамик под кабелями передачи данных дисплея и микрофона.

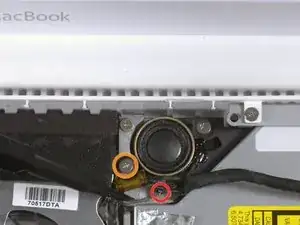

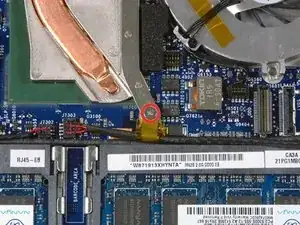

Удалите один винт Phillips, крепящий заземляющую петлю в кабеле правого динамика к радиатору.

Если у вас Santa Rosa, этого винта нет. Пропустите этот шаг и переходите к следующему.

Используйте лопатку, чтобы отключить разъём правого динамика от платы.
