Замена блока питания iMac Intel 20" EMC 2266

Положите iMac лицевой панелью вниз на стол так, чтобы нижний край был обращён к Вам.

Ослабьте один винт с крестовой шлицей в центре лючка доступа.

Этот винт зафиксирован в лючке доступа.

Снимите лючок доступа с iMac.

Стеклянная панель прикреплена к передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Легко прижав присоску к стеклу, поднимите подвижную ручку до тех пор, пока она не станет параллельна другой ручке.

Если присоски не хотят держаться, попробуйте очистить и стеклянную панель, и присоску мягким растворителем.

Осторожно потяните стеклянную панель прямо вверх, чтобы снять её с iMac.

Стеклянная панель имеет несколько центрирующих пинов по периметру. Чтобы не отломать эти пины, при снятии тяните только строго вверх.

Тщательно очистите ЖК-панель и внутреннюю поверхность стекла перед установкой, так как отпечатки пальцев или пыль, попавшие внутрь, будут заметны при включённом дисплее.

При обратной установке убедитесь, что между стеклом и рамой ничего нет. Попавшие посторонние кабели могут быть повреждены или треснуть стекло.

Уберите следующие 12 винтов, крепящих переднюю рамку к задней крышке:

Восемь T8 Torx, длиной 13 мм.

Четыре T8 Torx, длиной 25 мм.

В 24" iMac Intel Model A1225 два винта в центре снизу длинные (26 мм), четыре по бокам (по два слева и справа) средние (18 мм), а оставшиеся 6 (четыре сверху и два в нижних углах) короткие (14 мм).

Передняя рамка всё ещё прикреплена к iMac при помощи кабеля микрофона.

Осторожно поднимите переднюю рамку за верхнюю кромку от задней крышки.

Как только верхняя кромка передней рамки освободится от задней крышки, поверните рамку в сторону подставки и снимите её с задней крышки.

Поверните переднюю рамку от остальной части устройства и уложите её над верхней кромкой iMac.

При обратной установке передней рамки начинайте с нижнего края и убедитесь, что она вровень с задней крышкой, прежде чем опускать верхнюю кромку на iMac.

Отключите разъём кабеля микрофона, при необходимости удалив ленту.

Чтобы передняя рамка правильно села, обязательно уложите кабель микрофона и разъём в пустотелое пространство рядом с платой камеры.

Тяните разъём датчика температуры ЖК прямо вверх, чтобы отсоединить его от гнезда на логической плате.

(расположен в верхней части логической платы в 24")

Удалите два винта T6 Torx, фиксирующие кабель данных дисплея к логической плате.

Используйте прикреплённую чёрную язычок, чтобы потянуть разъём кабеля данных дисплея прямо от логической платы.

Удалите восемь винтов T8 Torx, крепящих модуль дисплея к задней крышке.

Поднимите модуль дисплея за левую кромку и поверните его к правой кромке iMac.

С приподнятым модулем дисплея отключите четыре кабеля инвертора.

При обратной установке разместите четыре разъёма кабелей инвертора в пустотах между компонентами, прикреплёнными к задней панели, чтобы модуль дисплея сел заподлицо по краям с задней крышкой.

(в 24" объединены в один разъём)

Обязательно следите за кабелями — у них нет уникальных гнёзд. Неправильно подключённые кабели могут вызвать проблемы с экраном.

Следующие шаги приближают ваши руки к открытому лицу блока питания. Не прикасайтесь к лицевой части блока питания, чтобы избежать удара высоким напряжением от крупных конденсаторов на плате.

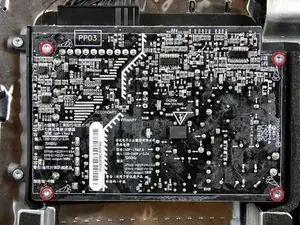

Удалите четыре винта T10 Torx, фиксирующие блок питания к задней крышке.

Возьмитесь за блок питания за кромки и слегка приподнимите его из задней крышки.

Отключите разъём кабеля сетевого ввода, потянув его от гнезда при нажатии на механизм фиксации.

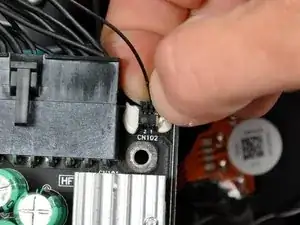

Одножильный разъём рядом с верхним левым углом блока питания маленький и очень плотно сидит в гнезде, поэтому его трудно снять. Во время снятия тяните только за сам разъём — тянуть за кабель нельзя, иначе он порвётся.

Возьмите разъём между ногтями большого и указательного пальцев и потяните его вверх в сторону верхней части iMac, отсоединив от блока питания.

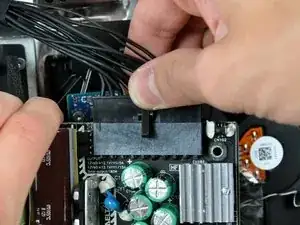

Отключите разъём кабеля постоянного тока от блока питания, потянув его прямо вверх из гнезда.

Выньте блок питания из задней крышки.
