Замена динамика Apple Thunderbolt Display

Аккуратно поднимите ЖК-панель из посадочного места и наклоните её вверх.

Полезно иметь помощника, который будет поддерживать ЖК-панель, пока вы работаете с кабелями под ней.

К ЖК-панели подсоединены четыре провода. Не тяните сильно, чтобы не повредить провода.

Для первого из четырёх проводов (самого удалённого от провода, закреплённого винтом) захватите разъём и тяните медленно.

Для следующего разъёма, который находится рядом с предыдущим, к металлической планке приклеен кусок ленты.

Переверните металлическую планку, используя ленту как ручку.

Затем захватите разъём и аккуратно вытяните его из гнезда на плате.

Для разъёма с другой стороны платы подденьте разъём снизу и аккуратно вытяните его из платы.

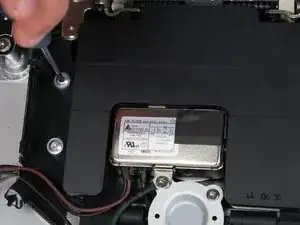

Для последнего провода, подключённого к ЖК-панели, используйте отвертку T10, чтобы удалить винт.

ЖК-панель теперь полностью отключена от корпуса и может быть отремонтирована или заменена!

Лучше положить ЖК-панель на кровать или толстое полотенце, чтобы избежать повреждений.

Слева от среднего динамика (большой чёрный компонент в центре устройства) находятся несколько проводов.

Используйте пинцет, чтобы снять кусок ленты и освободить провода.

Справа от этой ленты находится чёрная изолента, которую нужно удалить.

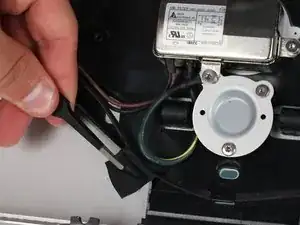

Используйте пинцет, чтобы снять чёрную ленту.

Не беспокойтесь, если лента порвётся — её можно заменить при сборке.

Справа от среднего динамика находится логическая плата. Именно здесь подключены три динамика дисплея, их нужно отсоединить и извлечь.

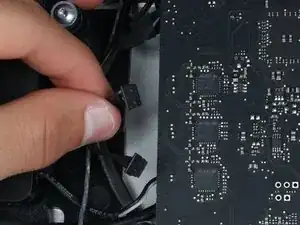

Чтобы снять правый динамик, отключите средний из трёх проводов.

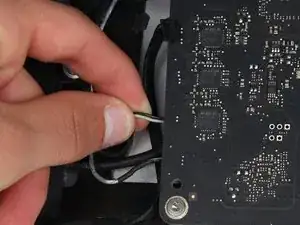

Аккуратно потяните за разъём, чтобы освободить провода из гнезда на плате.

Чтобы снять левый динамик, найдите верхний из трёх разъёмов.

Аккуратно потяните за разъём, чтобы освободить его от гнезда на плате.

Нижний из трёх разъёмов подключён к среднему динамику и содержит как чёрный, так и белый провод.

Аккуратно потяните за разъём, чтобы освободить провода из гнезда на плате.

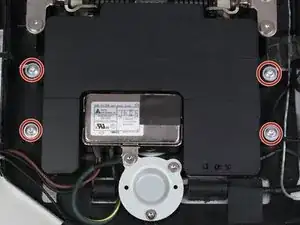

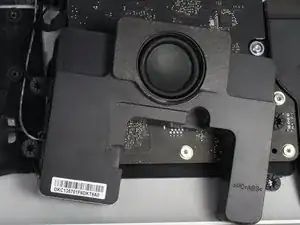

Чтобы извлечь средний динамик, необходимо выкрутить четыре винта.

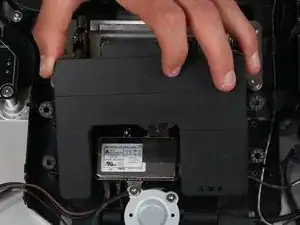

Используйте отвертку TR 10, чтобы удалить четыре винта и поднять динамик с его места.

Средний динамик теперь свободен и может быть отремонтирован или заменён!

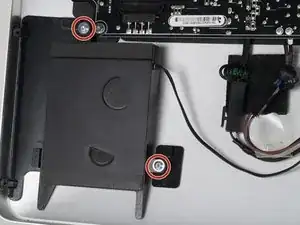

Левый динамик удерживается двумя винтами.

Используйте отвертку TR 10, чтобы освободить левый динамик.

Хотя динамик освобождён, провод, подключённый к логической плате, ещё не полностью отсоединён — не тяните динамик от корпуса.

Проследите провод, идущий от левого динамика — он зафиксирован чёрной лентой.

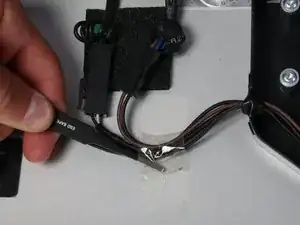

Используйте пинцет, чтобы снять ленту с провода.

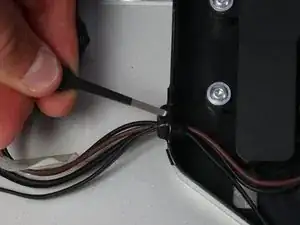

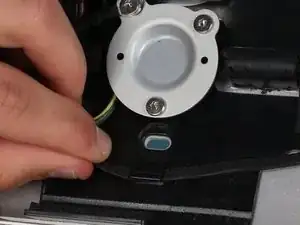

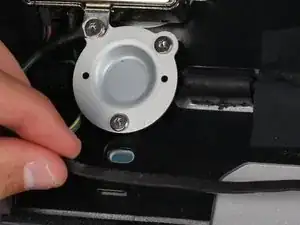

Продолжайте следовать за проводом и снимите его с двух встроенных крючков в корпусе.

При подъёме динамика из корпуса наклоните его вбок, чтобы вытянуть динамик из защёлки в нижнем правом углу.

Динамик теперь можно заменить!

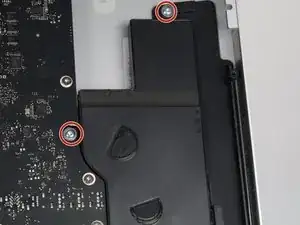

Правый динамик зафиксирован двумя винтами (один вверху и один слева).

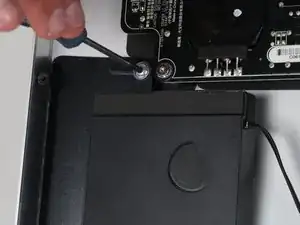

Используйте отвёртку TR10, чтобы удалить винты.

Правый динамик также зафиксирован двумя защёлками (одна внизу справа и одна внизу слева).

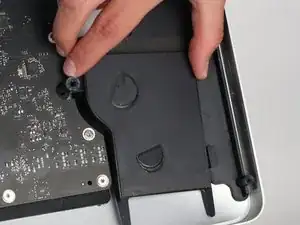

Осторожно потяните динамик вверх и наружу — и все три динамика можно отремонтировать!
