Замена вентилятора в Apple Thunderbolt Display
Вентилятор в этом устройстве закреплён всего несколькими винтами, но учитывайте, что при его снятии несколько проводов проходят за другими компонентами. Следите за тем, чтобы не тянуть провода слишком сильно — лучше вывести их из-за других компонентов, прежде чем полностью снимать вентилятор. Также отметьте расположение винтов и где они были установлены в устройстве, так как один винт отличается от остальных. Это значительно упростит сборку!
Шаг 1
Положите дисплей экраном вверх.
Поскольку дисплей можно наклонять, полезно подпереть экран пенопластовым блоком между экраном и основанием.
Установите две присоски по обе стороны вверху экрана и зафиксируйте их.
Стеклянный экран прикреплён к остальной части дисплея небольшими магнитами. Поднимайте медленно — экран легко снимется.
Шаг 2
Отвинтите 12 винтов по боковым кромкам и в верхней части ЖК-экрана отвёрткой TR10.
Шаг 3
Медленно приподнимите ЖК-экран из посадочного места и наклоните его вверх.
Очень полезно иметь помощника, который удержит ЖК-экран, пока вы работаете с кабелями снизу.
Четыре провода соединяют ЖК-экран с остальными компонентами. Не тяните сильно, чтобы не повредить кабели.
Шаг 4
Для первого из четырёх проводов (самого удалённого от провода, закреплённого винтом) возьмитесь за разъём и тяните медленно.
Шаг 5
Для следующего разъёма, который находится рядом с предыдущим проводом, на металлической планке приклеена полоска ленты.
Переверните металлическую планку, используя ленту как ручку.
Затем возьмитесь за разъём и медленно извлеките его из гнезда на плате.
Шаг 6

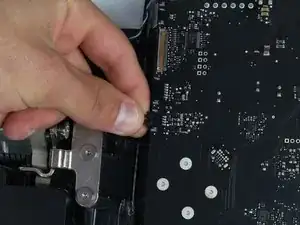

Для разъёма на другой стороне логической платы возьмите разъём снизу и аккуратно вытяните его из платы.
Шаг 7

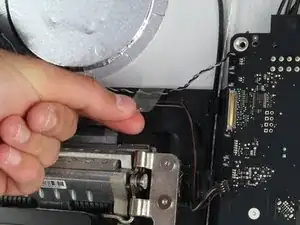

Для последнего провода, подключённого к ЖК-экрану, используйте отвёртку T10, чтобы выкрутить винт.
Шаг 8
ЖК-экран полностью отключён от корпуса и может быть отремонтирован или заменён!
Лучше всего положить ЖК-экран на ровную поверхность или толстое полотенце, чтобы избежать повреждений.
Шаг 9

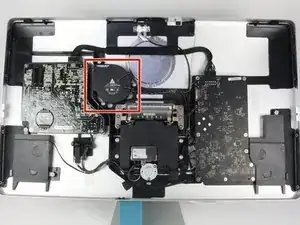

Теперь у вас есть доступ к остальной части дисплея. Найдите вентилятор.
Шаг 10

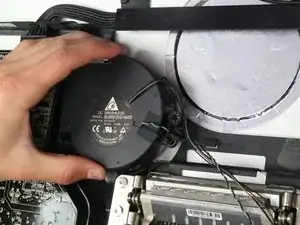

Вентилятор подключён к основной плате двумя разъёмами. При отсоединении держите провод максимально близко к плате и тяните медленно, чтобы не повредить разъёмы.
Снимите кусок ленты, который крепит провода к корпусу.
Шаг 11

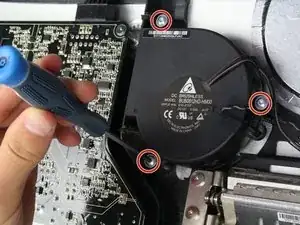

Далее видно, что вентилятор крепится к корпусу тремя винтами.
Используйте отвёртку TR10, чтобы открутить эти три винта.
Шаг 12

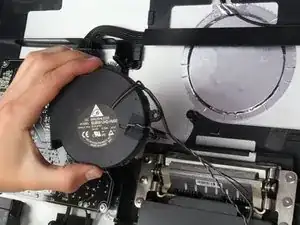

Осторожно извлеките вентилятор после его освобождения от корпуса, чтобы не повредить соседние детали.
Замените старый вентилятор на новый — готово!
Заключение
Для повторной сборки следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
