Как починить разъем MagSafe
Кабели MagSafe обычно обрываются вблизи разъема. В этой статье объясняется, как разобрать MagSafe и заново подключить к нему кабель.
Шаг 1

Разожмите тиски так, чтобы металлическая оболочка MagSafe свободно помещалась между губками. Поместите MagSafe между губками кабелем вверх, а белый пластиковый корпус — на губки.
Отрежьте кабель как можно ближе к корпусу.
С помощью крестовой отвертки выдавите металлическую часть MagSafe из пластикового корпуса.
Осторожно разомкните металлическую ленту облегчения натяжения вокруг оставшейся части кабеля и отложите её в сторону для последующей установки.
Разрежьте одну сторону мягкого внутреннего пластика и отогните его от проводов и печатной платы. Скорее всего, вы не сможете использовать его повторно, поэтому не беспокойтесь, если он порвётся.

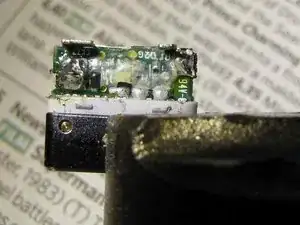

На изображении примерно показано, что у вас должно получиться. Оплетка припаяна в двух местах (по одному с каждой стороны печатной платы на противоположных концах — в центре и справа на фото); белая жила припаяна только в одном месте (слева на фото).
Шаг 2

Отпаяйте оплётки и центральную жилу с обеих сторон печатной платы.
Шаг 3

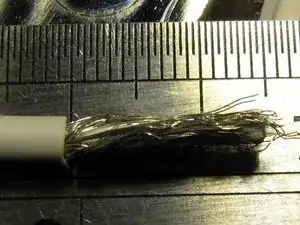

Срежьте 15 мм оболочки с кабеля.
Отогните оплётку назад.
Выделите волокна, находящиеся внутри оплётки.
Разделите оплётку на две равные части и скрутите каждую вместе.
Шаг 4

Вам, вероятно, понадобятся три полоски термоусадочной трубки. Они должны накладываться друг на друга уже в усаженном виде, поэтому, скорее всего, потребуются разного диаметра.
Отрежьте трубку наименьшего диаметра длиной 2 см. После усадки белый пластиковый внешний корпус должен надеваться поверх неё. Проверьте, подойдёт ли это, иначе придётся увеличить отверстие в корпусе (сделайте это сейчас, а не позже).
Обрежьте остальные немного длиннее, например 2,5 см и 3 см.

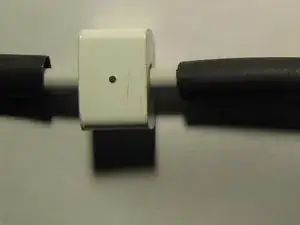

Наденьте на кабель термоусадку наибольшего диаметра.
Наденьте следующую по размеру.
Выдавите остатки облегчителя натяжения из белой пластиковой наружной части корпуса. Затем наденьте пластиковую наружную часть разъема MagSafe. Убедитесь, что вы надели её в правильной ориентации!
Наконец, наденьте наименьший кусок термоусадки.
Шаг 5

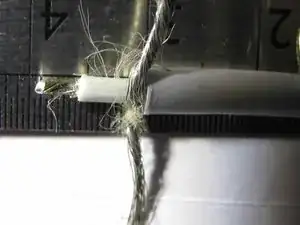

Отогните оплётку назад.
Выделите волокна, находящиеся внутри оплётки, затем отрежьте их как можно ближе к кабелю.
Разделите оплётку на две равные части. Скрутите каждую часть отдельно, чтобы получить две аккуратные «проволочки».
Снимите 3 мм изоляции с центральной жилы. Скрутите жилу вручную и затем залудите кончик.
Шаг 6

Припаяйте центральную жилу на сторону, противоположную микросхеме (в противоположный угол).
Вырежьте два кусочка наименьшей термоусадки — примерно по 4 мм каждый.
Наденьте их на оплётку, оставив примерно 3 мм оплётки свободными на конце, где она соединяется с кабелем.
Усадите их на месте. Если ваш паяльный фен слишком мощный, используйте паяльник для нагрева.
Обрежьте оплётки, оставив около 3 мм свободными за пределами термоусадки.

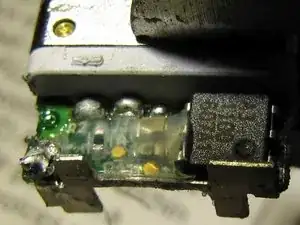

Припаяйте первую оплётку на сторону печатной платы с микросхемой в противоположном углу от микросхемы.
Шаг 7

Убедитесь, что кабель выходит из центра печатной платы, чтобы корпус мог надеться поверх него.
Также проверьте, что на верхней части печатной платы остается примерно 3 мм оголенного кабеля, так как под натяжение должна поместиться защёлка (см. следующее фото).

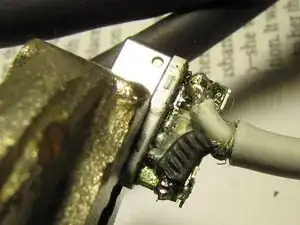

Припаяйте другую оплётку на другую сторону, в противоположном углу от центральной жилы. Старайтесь не выступать за край печатной платы.
Обережно снимите напильником излишний припой или провода, выступающие за край печатной платы.
Шаг 8

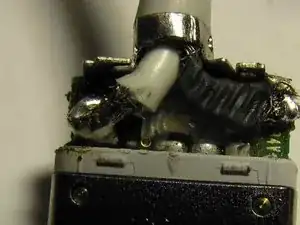

Установите обратно усилитель натяжения. Он должен располагаться под двумя язычками на печатной плате над точками пайки для оплётки и центральной жилы.
Это видно слева от центральной жилы на фото. Правый язычок немного короче правого язычка на плате, потому что я не совсем точно центрировал кабель.
Шаг 9

Спустите первый кусок термоусадки и усадите его.
(На этом фото видно, что правая сторона усилителя натяжения короче язычка.)
Я позднее обнаружил (и другие тоже), что термоусадка плохо держится и поэтому не так хороша в роли облегчителя натяжения. Подробнее в шаге 10.
Шаг 10

Наденьте корпус обратно на разъем MagSafe. Он надевается в обе стороны (отверстие для светодиода есть с обеих сторон).
Сожмите плоскогубцами. Если он не надевается на печатную плату достаточно легко, проверьте, нужно ли дополнительно сточить места пайки.
Подвиньте первый из кусков термоусадки вплотную к пластиковому корпусу.
Держа плотно, усадите её на месте. Это важно для предотвращения повторного обрыва.
Повторите с внешним куском термоусадки.
Попробуйте подать питание! Помните, что светодиоду потребуется несколько секунд, чтобы загореться.

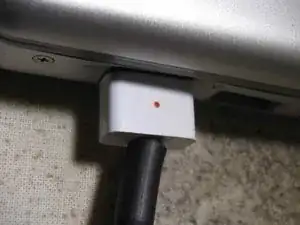

Оранжевый свет — успех!
Шероховатая обработка верхней части корпуса и нанесение большого куска термоклея оказались более долговечным, хотя и менее эстетичным, решением для усиления натяжения.
Заключение
Для сборки устройства обратно выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
