Замена PRAM-батарейки (таблетка) в iMac Intel 20" EMC 2105 и 2118

Ослабьте два винта с крестообразным шлицем, фиксирующих крышку доступа на iMac.

Оба винта остаются закреплёнными в крышке доступа.

Снимите крышку доступа.

Перед началом ремонта отключите компьютер от питания и нажмите и удерживайте кнопку питания в течение 20–30 секунд, чтобы разрядить внутренние конденсаторы.

Удалите следующие винты вдоль нижнего края iMac:

Три винта T8 Torx длиной 6 мм

Один винт T8 Torx длиной 8 мм (справа от слота ОЗУ на модели 2105)

Переориентируйте iMac так, чтобы он стоял вертикально на подставке.

Вставьте пластиковую карту в угол вентиляционного отверстия рядом с верхней частью задней панели.

Толкайте карту к верхней части iMac, чтобы освободить защёлку передней рамки.

Оттяните переднюю рамку от задней панели.

Повторите этот процесс для другой стороны передней рамки.

Возможно, придётся наклеить несколько слоёв клеящей ленты на верхнюю часть карты доступа для облегчения освобождения защёлок. Либо используйте две карты для увеличения толщины.

Если рамка не отпускается, попробуйте слегка приподнять её нижний край от задней панели (подробно описано в следующих шагах) и повторите процесс освобождения защёлок.

Положите iMac лицевой частью вниз на ровную поверхность, оперший его на подставку.

Чтобы поднять переднюю рамку с iMac, одновременно:

Нажмите большими пальцами на защёлки модулей ОЗУ и удерживайте iMac прижатым вниз.

Указательными пальцами потяните маленький мостик материала на передней рамке к себе.

Поднимите переднюю рамку указательными пальцами вверх.

Когда маленький мостик материала освободится от защёлок модулей ОЗУ, приподнимите переднюю рамку за её нижний край настолько, чтобы она освободилась от нижнего края задней панели.

Снимите переднюю рамку с задней панели и отведите её в сторону от нижнего края iMac, следя за кабелями камеры и микрофона, закреплёнными на её верхнем крае.

Если необходимо, снимите полоску ленты, закрывающую разъём кабеля микрофона.

Разъём микрофона находится рядом с внутренней частью верхнего края iMac.

Отсоедините кабель микрофона.

Отсоедините кабель камеры, потянув его разъём от гнезда на плате камеры.

Разъём и гнездо кабеля камеры хрупки и легко гнутся. Снимайте осторожно.

Отделите нижний экранирующий зажим EMI от задней панели.

Необходимо только отогнуть экран с трёх сторон. Оставьте его прикреплённым к дисплею.

Если вы случайно порвёте экран EMI, используйте кусок фольгированного скотча, чтобы закрыть разрыв.

Приклейте экранирующий зажим EMI к лицевой части дисплея, чтобы он не мешал.

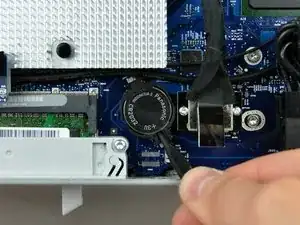

Используйте наконечник лопатки, чтобы поддеть PRAM-батарею и вынуть её из гнезда.
