Замена оптического привода iMac Intel 20" EMC 2105 и 2118

Отключите кабель термодатчика оптического привода, потянув его разъем от гнезда на плате.

Тяните разъем параллельно лицевой стороне платы.

Удалите два винта Torx T6 длиной 3.6 мм, фиксирующих разъем шлейфа оптического привода на плате.

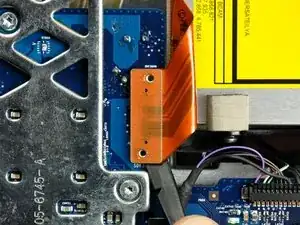

Используйте плоский конец лопатки, чтобы приподнять разъем шлейфа оптического привода от платы.

Разъем легче всего демонтировать, приподнимая его с верхней или нижней стороны.

Согните шлейф оптического привода, отводя его от платы.

Будьте очень осторожны, перемещая шлейф оптического привода, так как он хрупкий и легко рвется.

"Инженеры" Apple недостаточно изучили изгиб и жесткость материалов, когда учились в "колледже", поэтому этот оптический привод особенно трудно извлечь, так как кронштейн слишком гибкий. В следующих шагах потребуются терпение и значительные усилия.

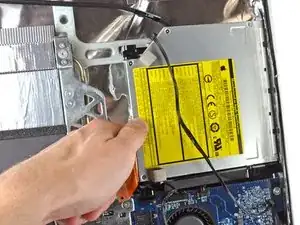

Вставьте плоский конец лопатки в зазор между оптическим приводом и его кронштейном до контакта с корпусом.

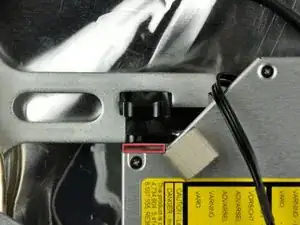

Держите лопатку как можно ближе к поверхности оптического привода, затем нажмите на клавишу разблокировки большим пальцем, тянув к себе.

Форма лопатки может привести к тому, что она выскользнет из зазора к вам. Обязательно нажимайте лопатку вдоль заднего корпуса, сжимая клавишу разблокировки.

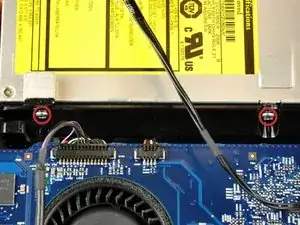

Удалите два винта Torx T10 длиной 6 мм с боковой стороны оптического привода.

Перед удалением этих винтов лучше расположить iMac горизонтально на столе, чтобы избежать их падения за плату.

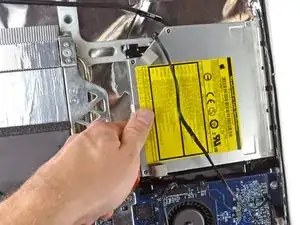

Засуньте палец за корпус и используйте его, чтобы отжать нижний зажим оптического привода от корпуса.

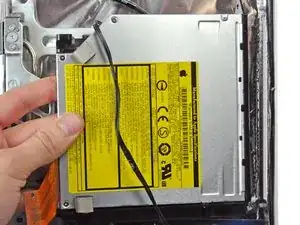

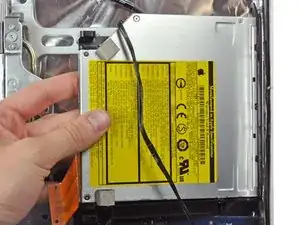

Выдвиньте
