Замена верхней крышки Framework Laptop 12

Перед началом ремонта отключите ноутбук от питания и выключите его через операционную систему. Это гарантирует, что ноутбук не находится в режиме ожидания/сна.

Индикаторные светодиоды по краям должны быть погашены. Ноутбук должен быть бесшумным.

Если вы случайно включите ноутбук во время ремонта, удерживайте кнопку питания в течение 10 секунд, чтобы выключить его.

Убедитесь, что в вашем томе отвертки Framework установлен бит T5 Torx (обозначенный как T-5), направленный наружу. Если нет, выньте бит и переверните его.

Откройте крышку ноутбука так, чтобы экран и основание лежали вровень на рабочей поверхности.

Крышка дисплея удерживается магнитами вдоль верхнего края и защёлками по остальным краям.

Используйте плоский конец отвертки Framework, чтобы приподнять правый край крышки дисплея.

Просуньте пальцы под верхний край крышки дисплея и отожмите её, чтобы освободить от ноутбука.

Снимите крышку дисплея.

С помощью отвертки Framework отвинтите четыре винта Torx T5 длиной 3.3 мм, крепящие дисплей к верхней крышке.

Эти винты не удерживаются в крышке. Храните их в безопасном месте для последующей сборки.

Вставьте бит отвертки Framework в небольшое отверстие на дисплее, ниже логотипа Framework.

Сдвиньте дисплей вниз в сторону петлевой кромки, чтобы освободить защёлки, удерживающие верхний край дисплея.

Поднимите верхний край дисплея из верхней крышки, используя пальцы.

Аккуратно откиньте дисплей так, чтобы он лёг поверх клавиатуры.

С помощью отвертки Framework отвинтите два винта Torx T5 длиной 2.4 мм, крепящие две антенны к верхней крышке.

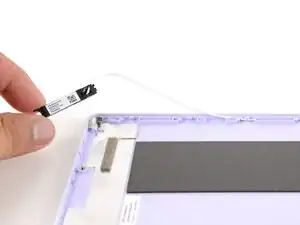

Поднимите правую антенну пальцами, удаляя её с верхней крышки.

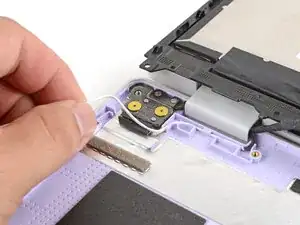

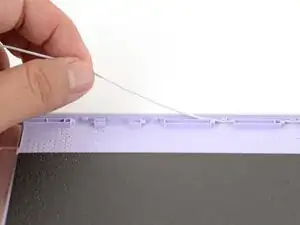

Осторожно выведите белый антенный кабель из его канала до петли.

Повторите предыдущий шаг, чтобы вывести чёрный антенный кабель из его канала.

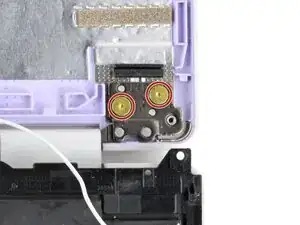

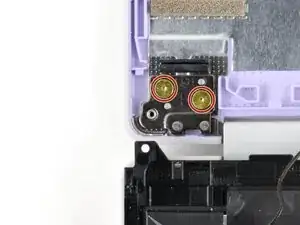

С помощью отвертки Framework отвинтите четыре винта Torx T5 длиной 2.4 мм (по два на каждую петлю), крепящие петли к верхней крышке.

Эти винты не удерживаются в крышке. Храните их в безопасном месте для последующей сборки.

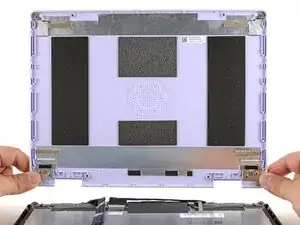

Поднимите петли пальцами над кромкой верхней крышки.

Отделите верхнюю крышку от остальной части ноутбука.

Снимите верхнюю крышку.

Поздравляем с завершением разборки! Оставшиеся шаги показывают, как собрать ваш Framework Laptop обратно.

Поднимите петли пальцами над кромкой верхней крышки и уложите их на место.

С помощью отвертки Framework вверните четыре винта Torx T5 длиной 2.4 мм, чтобы закрепить петли к верхней крышке.

Обязательно устанавливайте эти винты в отмеченных местах. На петлях есть дополнительные отверстия для винтов, которые не предназначены для этих винтов.

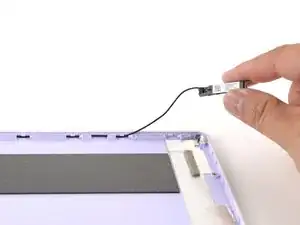

Разместите каждую антенну на своем месте в верхней крышке.

Используйте отвертку Framework, чтобы установить два винта T5 длиной 2,4 мм и закрепить антенны в верхней крышке.

С помощью пальцев и отвертки Framework направьте и вдавите оба антенных кабеля обратно в их каналы.

Приблизьте третье изображение, чтобы увидеть, как кабели лежат в каналах.

Осторожно, пальцами, отведите экран и уложите его сверху на верхнюю крышку.

Выровняйте экран в верхней крышке так, чтобы верхний край экрана был немного ниже верхнего края крышки.

Сдвиньте экран пальцами вверх, чтобы защёлкнуть язычки на верхнем крае экрана.

Верхний край не должен иметь зазоров, когда экран установлен на месте.

Используйте отвертку Framework, чтобы установить четыре винта T5 длиной 3,3 мм и закрепить экран в верхней крышке.

Затягивайте винты до плотного положения. Не перетягивайте их, иначе вы можете повредить крепёжные язычки.

Выровняйте крышку дисплея по нижней части экрана.

Нажмите пальцем вдоль длины крышки дисплея, чтобы защёлкнуть её на ноутбуке.

Убедитесь, что все защёлки вдоль левого, верхнего и правого краёв полностью зафиксированы.
