Замена батареи CMOS на ноутбуке Framework

Выключите ноутбук и отключите кабель питания, если он подсоединен.

Свет вокруг считывателя отпечатков пальцев погаснет, когда ноутбук будет выключен.

Закройте крышку ноутбука и переверните его вверх дном.

Найдите пять винтов T5 под ноутбуком. Используя отвертку с битой T5, открутите пять винтов на нижней крышке.

Ноутбук поставляется с отверткой с битой T5. Эта отвертка подойдет для данного руководства.

Эти винты останутся прикрепленными к нижней крышке даже после полного откручивания. Не пытайтесь их удалить.

Винт в нижнем левом углу не открутится полностью. Этот винт слегка поднимает вводную крышку.

Этот винт издает щелчок, когда его открутят достаточно.

Переверните ноутбук и откройте крышку.

Будьте осторожны при снятии вводной крышки! Она все еще подключена к материнской плате через кабель тачпада. Этот кабель можно оставить подключенным на данный момент.

Правый нижний угол вводной крышки должен приподняться, чтобы образовался небольшой зазор, который можно использовать для снятия вводной крышки.

Осторожно поднимите вводную крышку с правого нижнего угла, используя палец или инструмент для вскрытия. Вводная крышка должна удерживаться только магнитами.

Избегайте использования чрезмерной силы, которая может повредить кабель тачпада.

Если светодиоды слева и справа от корпуса мигают красным после снятия крышки, система все еще включена. Убедитесь, что ноутбук выключен и отключен от сети. Проверьте, что светодиоды погасли, прежде чем продолжать.

Найдите большой черный кабель с правой стороны, соединяющий тачпад с материнской платой.

На стороне материнской платы кабеля есть большая петля с оранжевым пятном. Просуньте палец через петлю и потяните вверх.

Не рекомендуется снимать кабель тачпада со стороны тачпада, если тачпад или кабель тачпада не заменяются, так как эта сторона более хрупкая.

Сопротивление при снятии кабеля должно быть минимальным. Избегайте чрезмерной силы, которая может повредить кабель.

Теперь вы можете безопасно снять вводную крышку с ноутбука.

При сборке:

Не забудьте подключить новый кабель тачпада к материнской плате, прежде чем устанавливать новую вводную крышку на ноутбук.

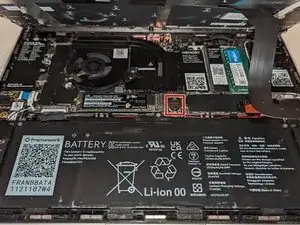

После снятия вводной крышки найдите батарею CMOS/RTC, которая расположена в середине материнской платы, над основной батареей и справа от слота SSD.

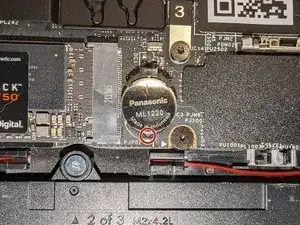

Батарея CMOS/RTC — это маленький серебристый диск с надписью "ML1220".

Не путайте батарею CMOS/RTC с основной батареей, находящейся прямо под ней.

Найдите небольшое отверстие прямо под батареей.

Используя инструмент для извлечения SIM или скрепку, вставьте его в небольшое отверстие и приложите легкое давление вниз, поднимая батарею из разъема.

Избегайте чрезмерной силы. Держатель батареи может быть поврежден, если вы не будете осторожны при попытке снять батарею CMOS.

Батарея CMOS должна полностью выйти из держателя.

При сборке:

Вам не нужно использовать инструмент для извлечения SIM для установки новой батареи CMOS. Просто поместите новую батарею CMOS в держатель.

Убедитесь, что новая батарея CMOS установлена с текстом вверх, как показано на изображении. Никогда не устанавливайте ее верх ногами.

Не забудьте утилизировать батарею CMOS должным образом в учреждении, принимающем аккумуляторы. Не выбрасывайте батарею CMOS.
