Замена крышки ввода ноутбука Framework

Выключите ноутбук и отключите кабель питания, если он подключен.

Индикатор вокруг считывателя отпечатков пальцев погаснет, когда ноутбук будет выключен.

Закройте крышку ноутбука и разместите его крышкой вниз.

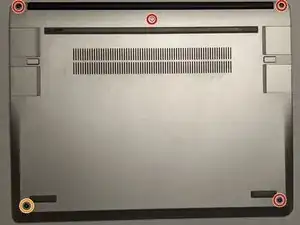

Найдите пять винтов T5 на нижней стороне ноутбука. Используя отвертку с битой T5, отвинтите пять винтов на крышке нижней части.

Ноутбук поставляется с отверткой с битой T5. Эта отвертка подходит для данного руководства.

Эти винты останутся прикрепленными к нижней крышке даже после полного отвинчивания. Не пытайтесь их удалить.

Винт в нижнем левом углу не будет отвинчиваться до конца. Этот винт немного приподнимает крышку ввода.

Этот винт издает щелчок, когда он отвинчен достаточно далеко.

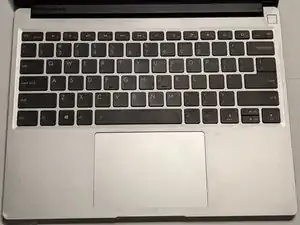

Переверните ноутбук и откройте крышку.

Будьте осторожны при снятии крышки ввода! Она все еще закреплена на материнской плате шлейфом сенсорной панели. Этот шлейф можно оставить подключенным.

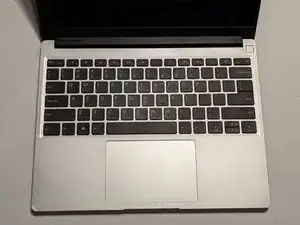

Нижний правый угол крышки ввода должен приподняться, создавая небольшой зазор, который можно использовать для снятия крышки ввода.

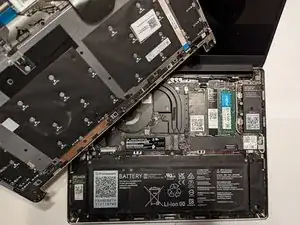

Осторожно поднимите крышку ввода с нижнего правого угла, используя палец или инструмент для поддевания. Крышка ввода должна удерживаться только магнитами.

Избегайте чрезмерного усилия, которое может повредить шлейф сенсорной панели.

Если светодиоды с левой и правой стороны корпуса вспыхивают красным после снятия крышки, система все еще включена. Убедитесь, что ноутбук выключен и отключен от сети. Проверьте, что светодиоды погасли, прежде чем продолжать.

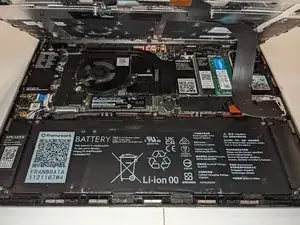

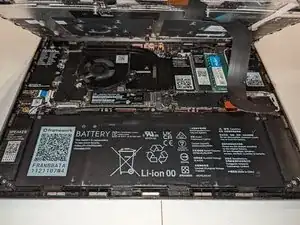

Найдите большой черный шлейф с правой стороны, соединяющий сенсорную панель и материнскую плату.

Сторона шлейфа, подключенная к материнской плате, имеет большую петлю с оранжевым пятном. Просуньте палец через петлю и потяните вверх.

Не рекомендуется снимать шлейф сенсорной панели со стороны сенсорной панели, если она не заменяется, так как эта сторона более хрупкая.

Противодействие должно быть минимальным при снятии шлейфа. Избегайте чрезмерного
