Замена дисплея Framework Laptop 16"
Используйте это руководство для замены дисплея в вашем ноутбуке Framework 16".
Шаг 1
Если для ремонта потребуется лопатка, отвертка T5 Torx или крестовая отвертка, вы можете использовать комплектную отвертку Framework. Используйте то, что удобнее!
Шаг 2
Рамка удерживается магнитами!
Просуньте ноготь под внутренний край любого из нижних углов рамки.
Оттяните рамку от экрана, чтобы освободить первые несколько магнитов.
Шаг 3
Поднимите рамку по периметру экрана, пока не освободятся все магниты.
Снимите рамку.
Шаг 4

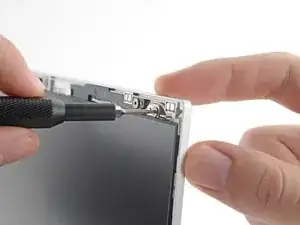

Используйте отвертку T5 Torx, чтобы удалить четыре винта длиной 2.4 мм, которые фиксируют дисплей.
При сборке поддерживайте рамку экрана другой рукой, вставляя винты, чтобы предотвратить опрокидывание ноутбука.
Шаг 5

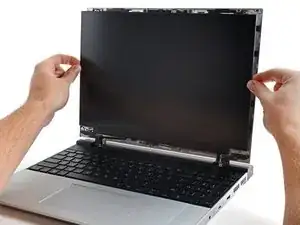

Возьмитесь за дисплей и потяните его прямо от рамки экрана, чтобы освободить от направляющих штифтов.
Не оттягивайте дисплей слишком далеко от рамки, он всё ещё подключён кабелем.

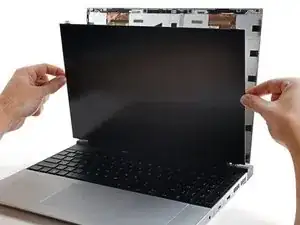

Поверните переднюю часть дисплея вниз и положите его на клавиатуру.
Шаг 6

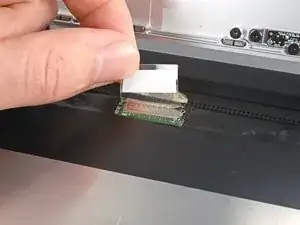

С помощью пальцев поднимите пластиковую защёлку, чтобы получить доступ к разъёму под ней.
Шаг 7

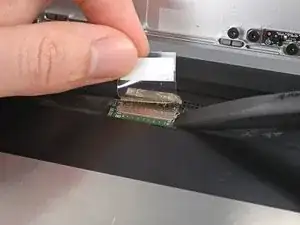

Используйте плоский край лопатки, чтобы приподнять металлическую фиксирующую лапку над разъёмом дисплея.
Шаг 8

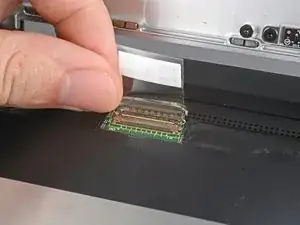

Схватите кабель дисплея у места соединения с головкой разъёма.

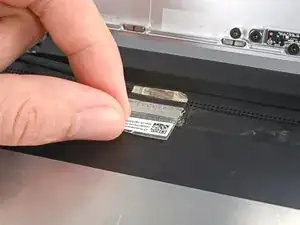

Вытяните разъём прямо из гнезда, чтобы отключить его.

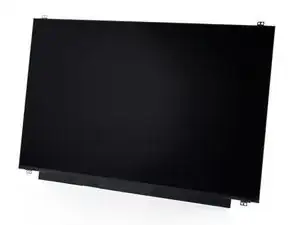

Снимите дисплей.
Заключение
Для обратной сборки выполните эти шаги в обратном порядке.
Утилизируйте электронные отходы через сертифицированного переработчика R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к нашему сообществу Answers.
Перевод руководства с ifixit.com
