Замена тачпада в Framework Laptop 12

Перед началом ремонта отключите ноутбук от сети и выключите его через операционную систему. Это гарантирует, что ноутбук не находится в режиме ожидания/сна.

Индикаторные светодиоды по краям должны быть выключены. Ноутбук должен быть тихим.

Если вы случайно включили ноутбук во время ремонта, удерживайте кнопку питания 10 секунд, чтобы выключить его.

Убедитесь, что в вашей отвертке Framework установлен бит T5 Torx (обозначенный как T-5) в наружном положении. Если это не так, извлеките бит и переверните его.

Положите Framework Laptop экраном вниз на чистую рабочую поверхность.

Используйте отвертку Framework, чтобы полностью ослабить восемь фиксируемых винтов T5 Torx на нижней стороне ноутбука.

Большинство винтов в вашем Framework Laptop (включая эти) фиксируемые — они разработаны так, чтобы оставаться на месте после ослабления.

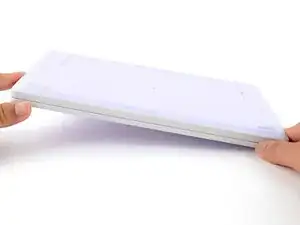

Переверните ноутбук так, чтобы он оказался экраном вверх на рабочей поверхности.

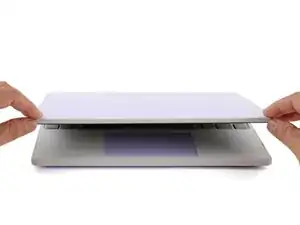

Откройте крышку ноутбука так, чтобы экран и основание лежали на рабочей поверхности в одной плоскости.

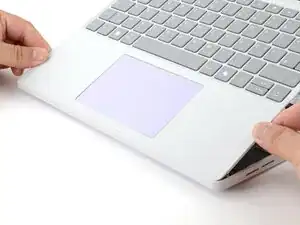

Сожмите крышку ввода пальцами в вырезах возле шарнира.

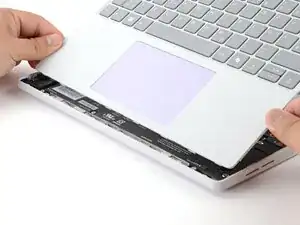

Поднимите вверх, чтобы отвести крышку ввода от основания ноутбука.

Крышка ввода удерживается магнитами, поэтому вы почувствуете некоторое сопротивление. Если кажется, что она застряла, проверьте, полностью ли ослаблены все винты на нижней стороне ноутбука.

Снимите крышку ввода.

Используйте плоский край отвертки Framework или ноготь, чтобы аккуратно приподнять чёрный фиксатор на кабеле тачпада в ZIF‑коннекторе, расположенном на обратной стороне тачпада.

Возьмитесь за кабель тачпада за коричневую вкладку и аккуратно вытяните его из разъёма.

Используйте плоский край отвертки Framework или ноготь, чтобы аккуратно приподнять чёрный фиксатор на ZIF‑коннекторе клавиатурного кабеля, расположенном на обратной стороне тачпада.

Возьмитесь за кабель клавиатуры за синюю вкладку и аккуратно вытяните его из разъёма.

Используйте отвертку Framework, чтобы выкрутить семь винтов T5 Torx длиной 2.1 мм, фиксирующих тачпад.

Если в комплекте с новым тачпадом есть винты, вам не нужно сохранять эти винты для обратной сборки.

Выжмите тачпад пальцами из выемки в крышке ввода снизу.

Поднимите и снимите тачпад.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать ваш Framework Laptop.

Запасной тачпад поставляется с синим пластиковым инструментом для выравнивания, предварительно установленным. Не удаляйте его с тачпада пока.

Убедитесь, что маленькие вкладки вокруг инструмента для выравнивания подогнуты вокруг тачпада. Если они нет, подогните их пальцами.

Уложите тачпад в выемку крышки ввода.

Вкладки на инструменте для выравнивания центрируют тачпад в крышке ввода.

Используйте отвертку Framework, чтобы установить семь винтов T5 Torx длиной 2.1 мм, фиксирующих тачпад.

Если вы не использовали инструмент для выравнивания, вручную центрируйте тачпад в крышке ввода перед завинчиванием винтов.

Затяните винты до плотного состояния. Не перетягивайте их, иначе можно сорвать резьбу.

Вставьте ZIF-кабель клавиатуры в его разъем до печатной метки на кабеле.

Используйте палец, чтобы опустить и аккуратно зафиксировать защёлку.

Вставьте ZIF-кабель тачпада в его разъем до печатной метки на кабеле.

Используйте палец, чтобы опустить и аккуратно зафиксировать защёлку.

Пропустите этот шаг, если вы не использовали инструмент для выравнивания.

Пальцами оторвите и удалите инструмент для выравнивания с тачпада.

Наклоните нижний край крышки ввода в сторону основания ноутбука.

Выравняйте и вставьте нижний край крышки ввода в основание ноутбука.

Убедитесь, что прорези вдоль нижнего края крышки ввода вошли в пазы основания.

Опустите верхний край крышки ввода на ноутбук до щелчка магнитов.

Убедитесь, что крышка ввода ровно лежит в рамке ноутбука и углы не оттопыриваются.

Закройте крышку ноутбука.

Переверните ноутбук лицевой стороной вниз на чистую рабочую поверхность.

Используйте отвертку Framework, чтобы затянуть восемь удерживаемых винтов Torx T5 на нижней части ноутбука.

Затяните винты до уверенной фиксации. Не затягивайте чрезмерно, чтобы не сорвать резьбу.
