Замена кабеля веб-камеры в Framework Laptop 12

Следуйте этому руководству, чтобы снять и заменить кабель веб-камеры в вашем Framework Laptop 12.

Кабель веб-камеры соединяет фронтальную камеру и стереомикрофоны с основной платой. Кабель проходит через левый шарнир и приклеивается к задней стороне дисплея.

Если ваша фронтальная камера или микрофоны перестают работать при изменении положения экрана, возможно, потребуется заменить кабель веб-камеры.

В этом руководстве встречаются термины компонентов:

  • Верхняя панель ввода — часть, содержащая клавиатуру и трекпад.
  • Рамка дисплея — пластиковая накладка под экраном.
  • Верхняя крышка — пластиковый корпус, в котором размещён дисплей.
  • Нижняя крышка — пластиковый корпус, формирующий нижнюю половину ноутбука.

Шаг 1

Перед началом ремонта отключите ноутбук от питания и выключите его через операционную систему. Это гарантирует, что ноутбук не находится в режиме ожидания/сна.

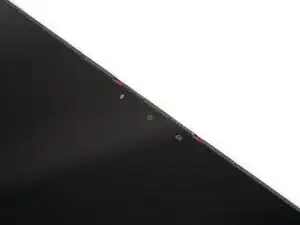

Индикаторные светодиоды по краям должны быть погашены. Ноутбук должен быть тихим.

Если вы случайно включите ноутбук во время ремонта, удерживайте кнопку питания в течение 10 секунд, чтобы выключить его.

Убедитесь, что в вашем отвертке Framework установлен бит T5 Torx (обозначенный как T-5) наружу. Если это не так, выньте бит и переверните его.

Шаг 2

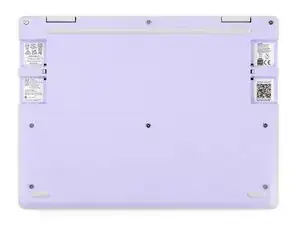

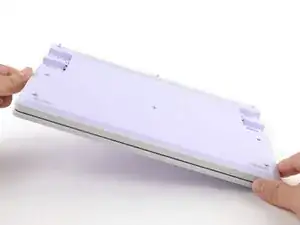

Положите Framework Laptop лицевой стороной вниз на чистую рабочую поверхность.

Шаг 3

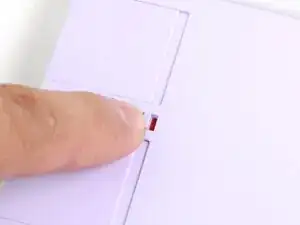

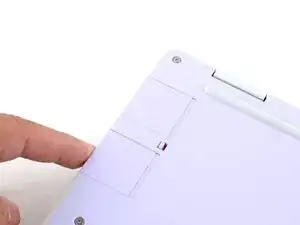

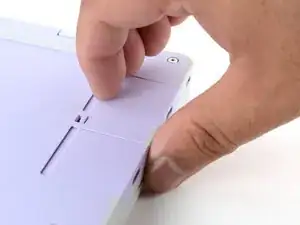

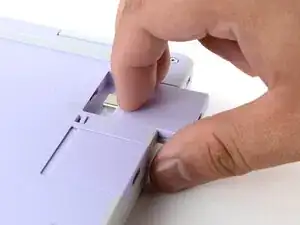

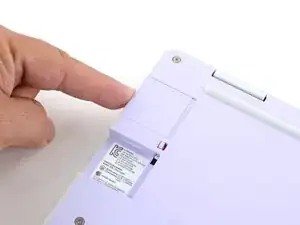

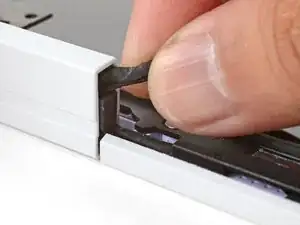

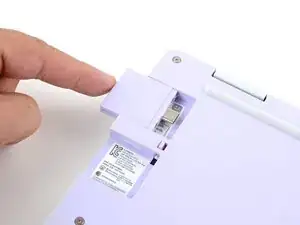

С помощью пальцев переведите защёлки слотов расширения (по одной с каждой стороны) в положение разблокировано.

Защёлки показывают красную полосу, когда они разблокированы.

Шаг 4

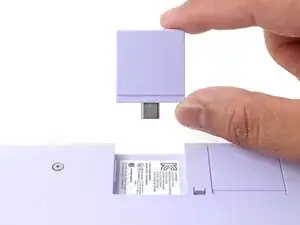

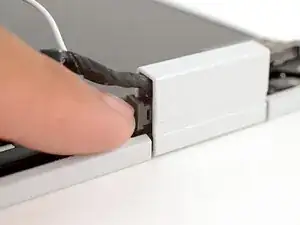

Схватите выступ слота расширения пальцами.

Вытяните слот расширения из разъёма и извлеките его.

Если вам трудно вытащить слот расширения, вы также можете использовать плоский конец отвертки Framework, чтобы поджать выступ.

Повторите эту процедуру, чтобы удалить все оставшиеся слоты расширения.

Шаг 5

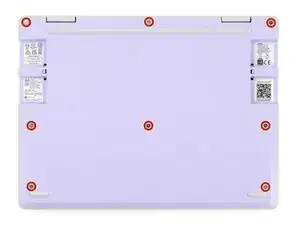

Используйте отвертку Framework, чтобы полностью ослабить восемь удерживаемых винтов T5 Torx на дне вашего ноутбука.

Большинство винтов в вашем Framework Laptop (включая эти) удерживаются — они спроектированы так, чтобы оставаться на месте после ослабления.

В комплекте с ноутбуком есть запасной набор винтов в рамке над батареей. Будьте осторожны — запасные винты не удерживаются.

Шаг 6

Переверните ноутбук лицевой стороной вверх на рабочую поверхность.

Шаг 7

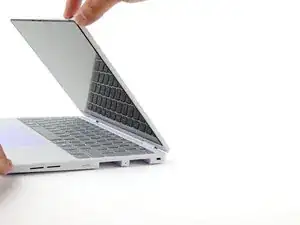

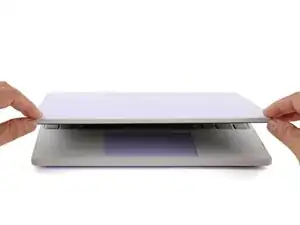

Откройте крышку ноутбука так, чтобы экран и основание лежали на рабочей поверхности в одной плоскости.

Шаг 8

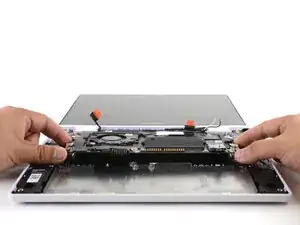

Возьмите Input Cover за вырезы шарнира пальцами.

Поднимите вверх, чтобы откинуть Input Cover от основания ноутбука.

Вы можете почувствовать сопротивление от магнитов. Если крышка заедает, убедитесь, что вы полностью ослабили винты на дне ноутбука.

Снимите Input Cover.

Шаг 9

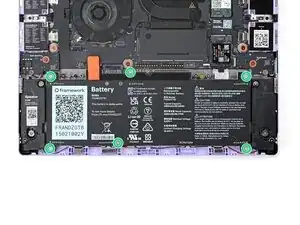

Используйте отвертку Framework, чтобы ослабить шесть удерживаемых винтов T5 Torx, крепящих батарею.

Шаг 10

Возьмитесь за оранжевую петлю батареи пальцами и потяните прямо вверх, чтобы отключить батарею.

Разъём батареи может быть тугим и требовать некоторой силы. Если кажется, что часть батареи не поднимается, проверьте, полностью ли ослаблены винты батареи.

Шаг 11

Поднимите и извлеките батарею из ноутбука.

Шаг 12

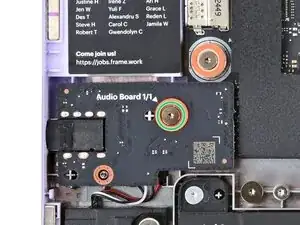

Используйте отвертку Framework, чтобы ослабить удерживаемый винт T5 Torx, крепящий аудиоплату вдоль левого края ноутбука.

Шаг 13

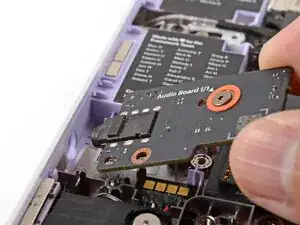

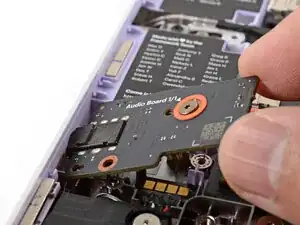

Поднимите правый край аудиоплаты пальцами и вытяните её из гнезда.

Снимите аудиоплату.

Шаг 14

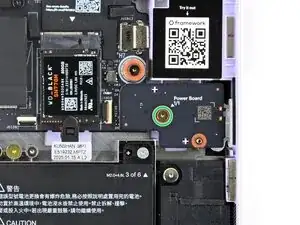

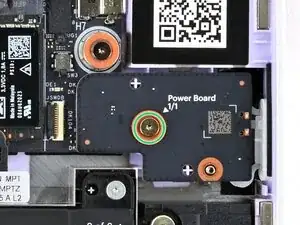

Используйте отвертку Framework, чтобы ослабить удерживаемый винт T5 Torx, крепящий плату кнопки питания (обозначенную «Power Board»).

Шаг 15

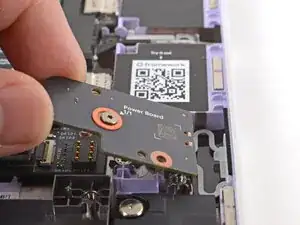

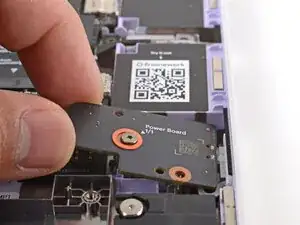

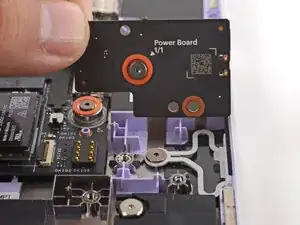

Поднимите и извлеките плату кнопки питания пальцами.

Шаг 16

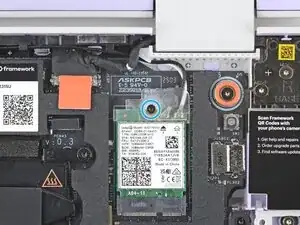

Используйте отвертку Framework, чтобы ослабить удерживаемый винт T5 Torx, крепящий крепление Wi‑Fi карты.

При ослаблении крепления Wi‑Fi карта немного приподнимется.

Шаг 17

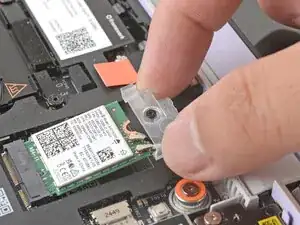

Возьмите крепление Wi‑Fi карты пальцами и сдвиньте его с верхней части Wi‑Fi карты.

Снимите крепление и уберите его в безопасное место для последующей сборки.

Шаг 18

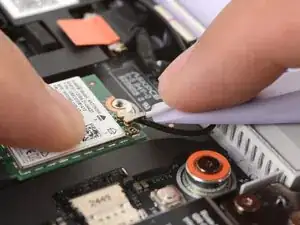

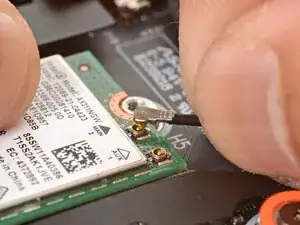

У модуля Wi‑Fi два хрупких коаксиальных разъёма для кабелей. Выполняйте этот шаг аккуратно, чтобы не повредить их.

Прижмите модуль Wi‑Fi пальцем.

Сдвиньте плоский край отвёртки Framework под белый антенный кабель как можно ближе к металлическому разъёму.

Если у вас есть изогнутые пинцеты, подведите одну из их «щёк» под антенный разъём как можно ближе к металлическому разъёму.

Осторожно поднимите разъём строго вверх, чтобы отсоединить белый антенный кабель.

Повторите ту же процедуру с чёрным антенным кабелем.

Шаг 19

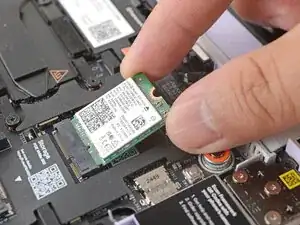

Возьмите модуль Wi‑Fi за края и вытащите его из разъёма.

Снимите модуль Wi‑Fi.

Шаг 20

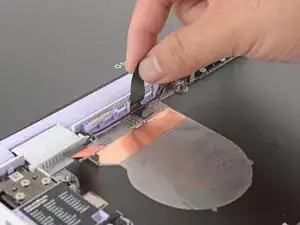

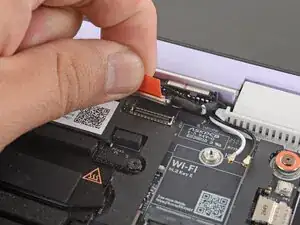

Пальцами возьмите оранжевую вкладку на кабеле веб‑камеры, расположенную рядом с левым шарниром.

Поднимите строго вверх, чтобы отсоединить кабель.

Шаг 21

Пальцами возьмите оранжевую вкладку на кабеле дисплея, расположенную рядом с правым шарниром.

Поднимите строго вверх, чтобы отсоединить кабель.

Шаг 22

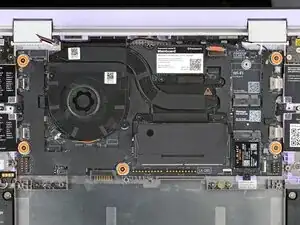

С помощью отвёртки Framework ослабьте пять удерживаемых винтов T5 Torx, закрепляющих материнскую плату.

Эти винты также физически отмечены оранжевым кольцом на материнской плате.

Шаг 23

Убедитесь, что все платы расширения удалены. Установленные платы будут удерживать материнскую плату на месте.

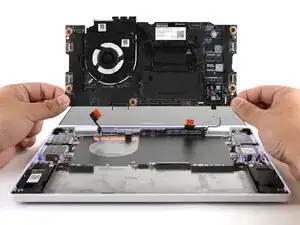

Возьмите материнскую плату за края пальцами.

Поднимите и извлеките материнскую плату.

Шаг 24

Пальцами подденьте чёрную пластиковую петлю, фиксирующую антенный кабель, рядом с вентиляционными отверстиями у левого шарнира.

Шаг 25

Пальцами поднимите и проведите антенный кабель из канала рамки.

Шаг 26

Пальцами осторожно поднимите кабель веб‑камеры из его пластикового канала.

Шаг 27

С помощью отвёртки Framework удалите шесть винтов T5 Torx длиной 4,5 мм (по три на каждый шарнир), закрепляющих два шарнира.

Эти винты не удерживаются. Храните их в безопасном месте для повторной сборки.

Шаг 28

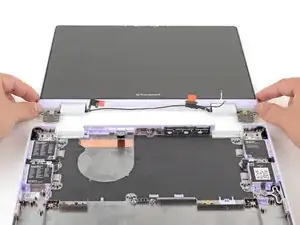

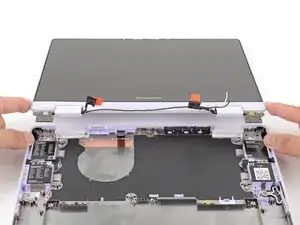

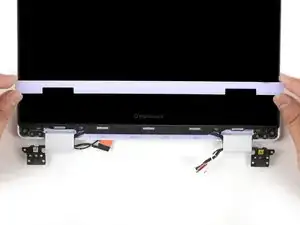

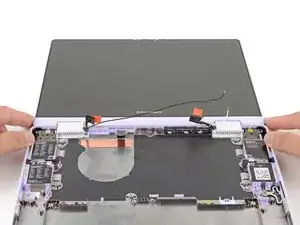

Пальцами поднимите шарниры через край нижней крышки.

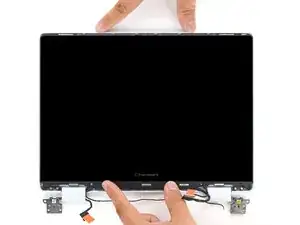

Разъедините верхнюю крышку и нижнюю крышку.

Шаг 29

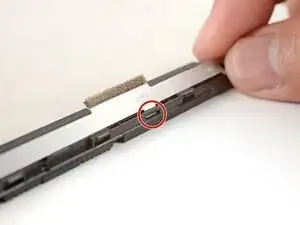

Крышка дисплея удерживается магнитами вдоль верхнего края и защёлками по остальным краям.

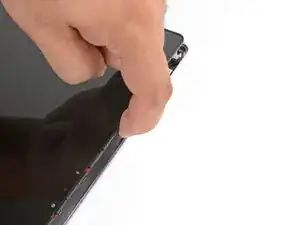

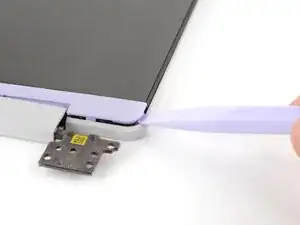

Используйте плоский конец отвёртки Framework, чтобы приподнять правый край крышки дисплея.

Шаг 30

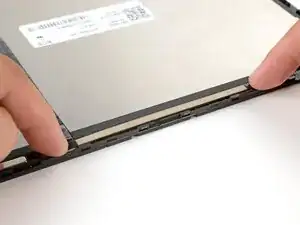

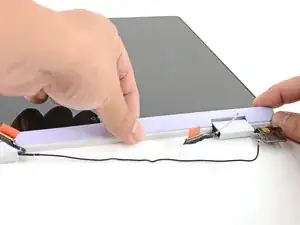

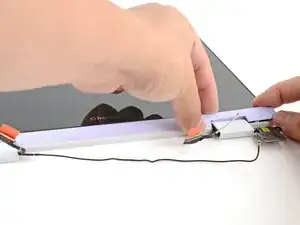

Просуньте пальцы под верхний край крышки дисплея, чтобы освободить её от ноутбука.

Шаг 31

Снимите крышку дисплея.

Шаг 32

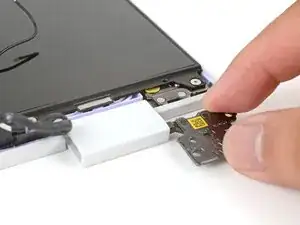

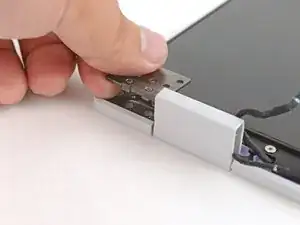

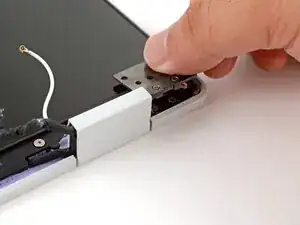

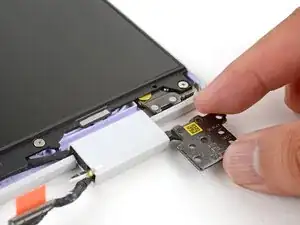

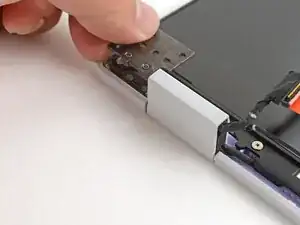

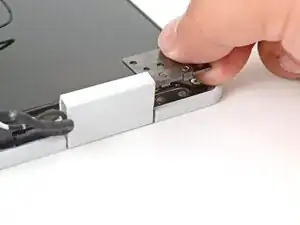

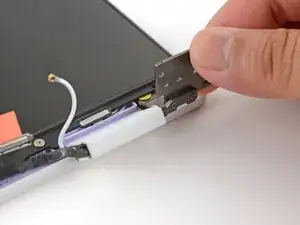

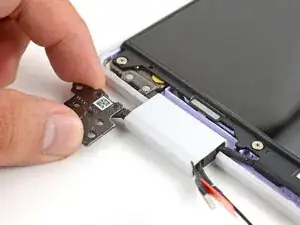

Пальцами поверните правую пластину шарнира, пока она не откинется поверх дисплея.

Жёсткий шарнир может быть труден для поворота. Наденьте рабочие перчатки или используйте тряпку для лучшего захвата.

Шаг 33

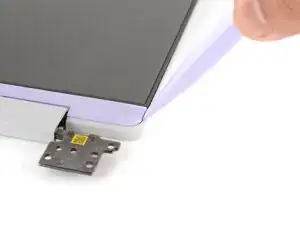

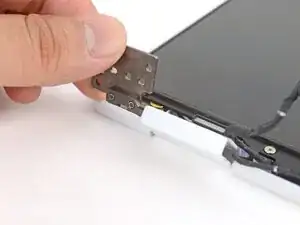

Поверните левую пластину шарнира, пока она не откинется поверх дисплея.

Шаг 34

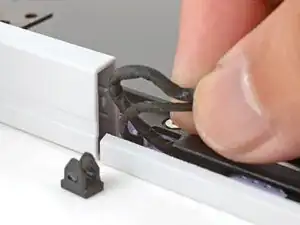

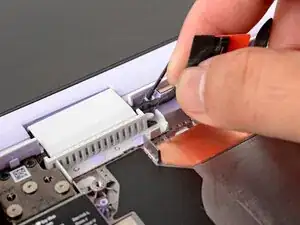

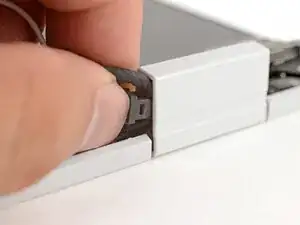

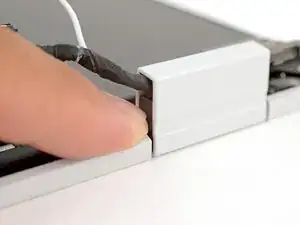

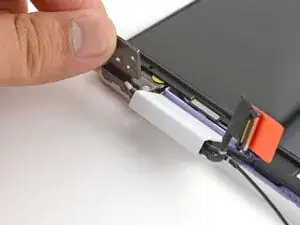

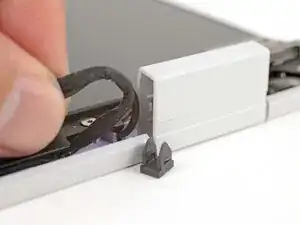

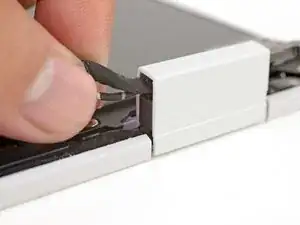

Пальцами возьмите два кабеля, выходящие из левого шарнира.

Аккуратно потяните, чтобы выщелкнуть чёрную клипсу кабеля и освободить кабели.

Сохраните клипсу кабеля для повторной сборки.

Шаг 35

Повторите процедуру на правом шарнире, чтобы освободить кабели.

Сохраните клипсу кабеля для повторной сборки.

Шаг 36

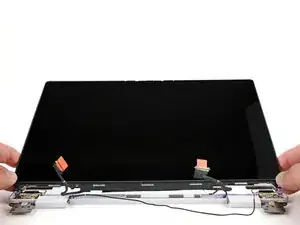

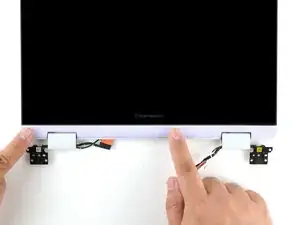

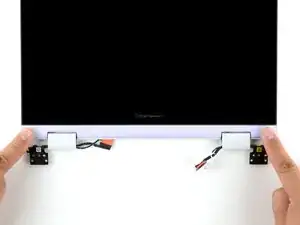

Пальцами поверните обе пластины шарниров обратно так, чтобы они лежали ровно на рабочей поверхности.

Шаг 37

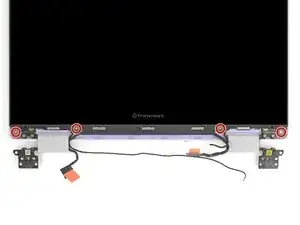

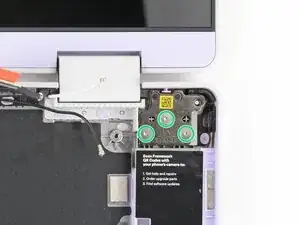

С помощью отвертки Framework удалите четыре винта T5 Torx длиной 3.3 мм, крепящие дисплей к верхней крышке.

Эти винты не фиксированные. Храните их в безопасном месте для повторной сборки.

Шаг 38

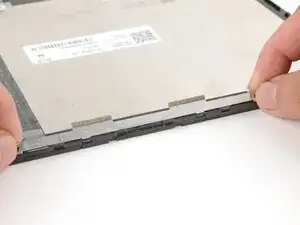

Удерживайте нижний край верхней крышки пальцами.

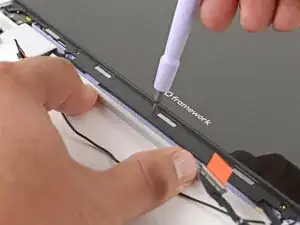

Вставьте бит отвертки Framework в небольшое отверстие на дисплее под логотипом Framework.

Сдвиньте дисплей вниз в сторону петли, чтобы освободить защёлки, удерживающие верхний край дисплея.

Шаг 39

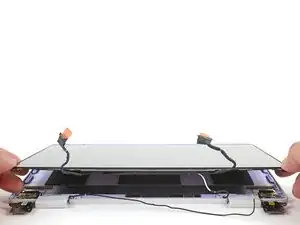

Поднимите верхний край дисплея из верхней крышки пальцами.

Шаг 40

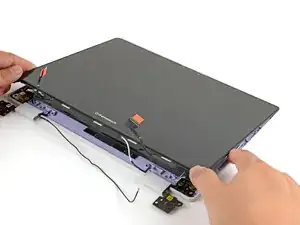

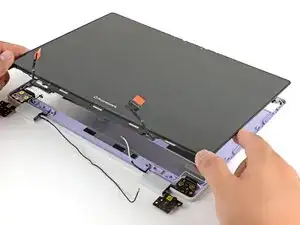

Поднимите и снимите дисплей с верхней крышки.

Шаг 41

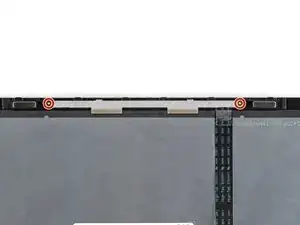

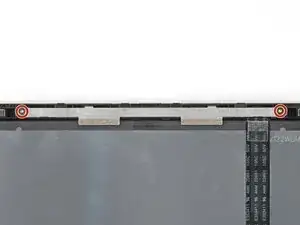

С помощью отвертки Framework удалите два винта T5 Torx длиной 3.3 мм, крепящие кронштейн веб‑камеры на верхнем крае дисплея.

Эти винты не фиксированные. Храните их в безопасном месте для повторной сборки.

Шаг 42

Поднимите и снимите кронштейн веб‑камеры.

Шаг 43

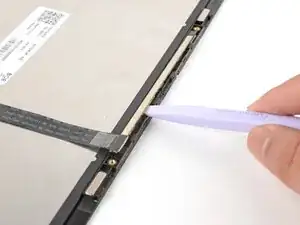

Используйте плоский конец отвертки Framework, чтобы приподнять веб‑камеру из её гнезда.

Избегайте прикосновения к чёрному модулю камеры в центре веб‑камеры.

Переверните веб‑камеру и аккуратно прижмите её пальцами.

Шаг 44

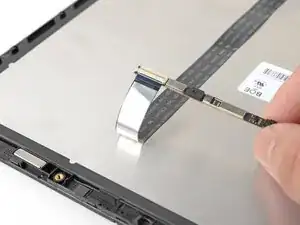

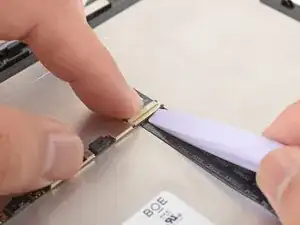

С помощью плоского конца отвертки Framework или ногтя аккуратно подденьте фиксирующую защёлку на кабеле веб‑камеры в ZIF‑разъёме ZIF connector.

Шаг 45

Выведите кабель веб‑камеры из её разъёма.

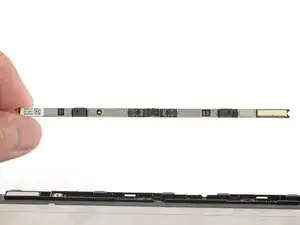

Снимите веб‑камеру.

Шаг 46

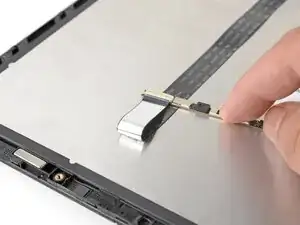

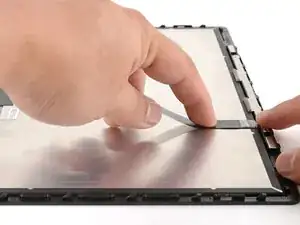

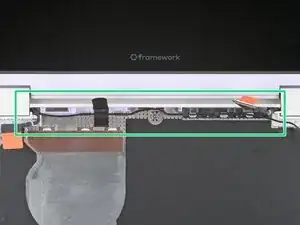

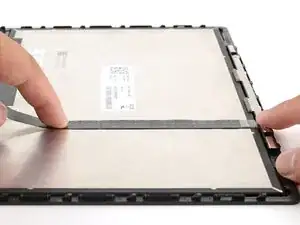

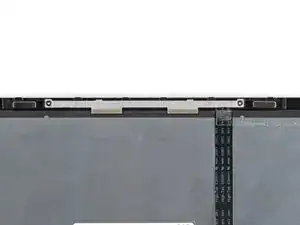

Кабель веб‑камеры слабо приклеен к дисплею.

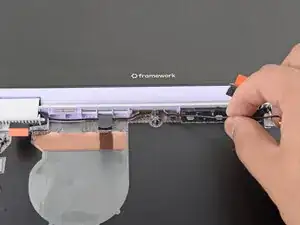

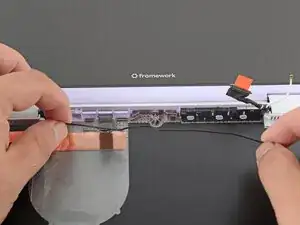

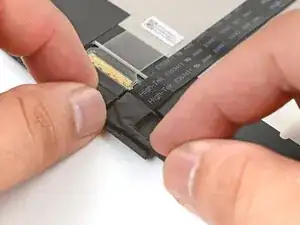

Возьмите кабель веб‑камеры пальцами и медленно оторвите его от дисплея.

Осторожно уберите кабель с дисплея.

Шаг 47

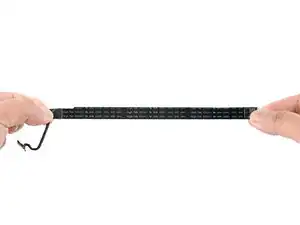

Снимите кабель веб‑камеры.

Шаг 48

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать ваш Framework Laptop обратно.

Шаг 49

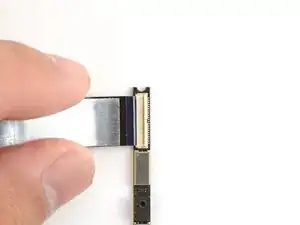

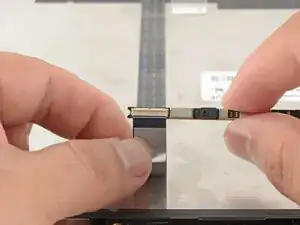

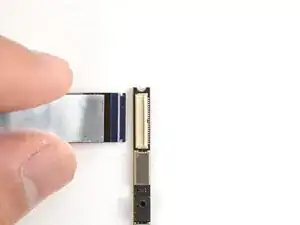

Чтобы правильно установить заменяемый кабель веб‑камеры, сначала подключите кабель к модулю веб‑камеры, затем установите веб‑камеру и только потом прикрепите кабель к дисплею.

Держите кабель веб‑камеры лицевой (блестящей) стороной вверх.

Вставьте кабель в ZIF‑разъём модуля веб‑камеры до отпечатанной линии на кабеле.

Используйте палец, чтобы опустить и осторожно прижать фиксирующую защёлку на место.

Шаг 50

Вставьте веб‑камеру обратно в её гнездо в дисплее.

Шаг 51

Пальцами выровняйте и уложите кронштейн веб‑камеры на место.

Убедитесь, что защёлки на верхнем крае кронштейна веб‑камеры вставлены в свои пазы на верхнем крае дисплея.

Шаг 52

С помощью отвертки Framework установите два винта T5 Torx длиной 3.3 мм для крепления кронштейна веб‑камеры.

Шаг 53

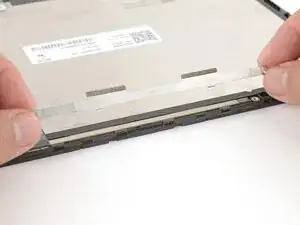

Если на кабеле веб‑камеры есть пластиковые подложки, закрывающие клейкие участки, снимите их, чтобы открыть клей. Эти подложки легко снимаются с кабеля.

Пальцами прижмите кабель к дисплею.

Направьте изгиб кабеля в его канал на дисплее.

Шаг 54

Разместите дисплей в верхней крышке так, чтобы верхний край дисплея был немного ниже верхнего края крышки.

Шаг 55

Пальцами сдвиньте дисплей вверх, чтобы защёлкнуть защёлки на верхнем крае дисплея.

Верхний край не должен иметь зазоров, когда дисплей установлен.

Шаг 56

Используйте ваш отвертку Framework, чтобы установить четыре винта T5 Torx длиной 3.3 мм и закрепить дисплей на верхней крышке.

Убедитесь, что Вы случайно не устанавливаете здесь винты петли длиной 4.5 мм. Они выглядят одинаково, но винты петли длиннее.

Затяните винты до плотного положения. Не перетягивайте их, иначе Вы можете повредить крепёжные выступы винтов.

Шаг 57

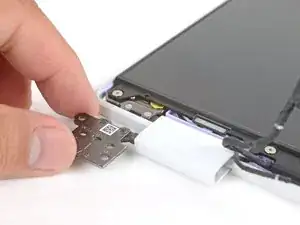

Поверните обе пластины петли пальцами так, чтобы они оказались перевёрнутыми над дисплеем.

Шаг 58

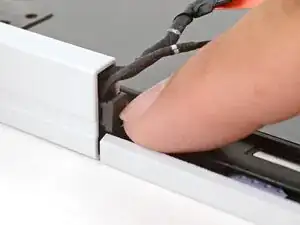

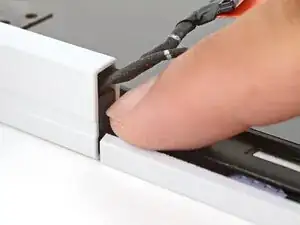

Разместите зажим кабеля вокруг правых кабелей петли в месте, где они были согнуты при вставке в петлю.

Пальцами нажмите зажим в петлю, чтобы зафиксировать кабели.

Шаг 59

Повторите ту же операцию на левой петле, чтобы зафиксировать левые кабели.

Шаг 60

Убедитесь, что оба зажима кабеля полностью вставлены в петли, чтобы они не зацеплялись при повороте петель.

Шаг 61

Поверните обе пластины петли пальцами так, чтобы они лежали плоско на рабочей поверхности.

Шаг 62

Разместите крышку дисплея под дисплеем.

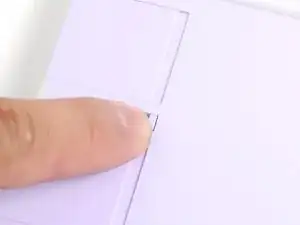

Пальцем проведите по длине крышки дисплея, чтобы защёлкнуть её на ноутбуке.

Шаг 63

Поднимите петли верхней крышки пальцами над кромкой нижней крышки.

Разместите петли внизу крышки на их местах.

Используйте пластиковые направляющие штифты для совмещения каждой петли на её месте.

Шаг 64

Используйте ваш отвертку Framework, чтобы установить шесть винтов T5 Torx длиной 4.5 мм и закрепить обе петли.

Шаг 65

Пальцами аккуратно прижмите кабель веб‑камеры в его пластиковый канал.

Шаг 66

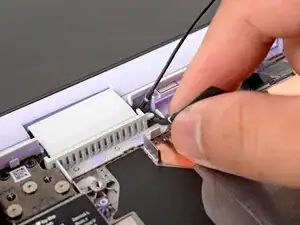

Пальцами и отверткой Framework аккуратно прижмите и направьте чёрный антенный кабель обратно в его канал.

Увеличьте второй снимок, чтобы увидеть, как антенный кабель располагается в своём канале.

Шаг 67

Наденьте чёрную петлю поверх антенного кабеля и прижмите к нижней крышке. Если она не держится, используйте немного тонкой двухсторонней ленты, чтобы зафиксировать её.

Шаг 68

Аккуратно уложите материнскую плату в ноутбук.

Используйте два направляющих штифта, чтобы совместить материнскую плату с корпусом ноутбука.

Следите, чтобы при установке материнской платы под неё не попали кабели веб‑камеры, дисплея и антенны.

Шаг 69

Используйте ваш отвертку Framework, чтобы затянуть пять фиксированных винтов T5 Torx и закрепить материнскую плату.

Шаг 70

Схватите пальцами оранжевую бирку на кабеле дисплея, расположенную рядом с правой петлёй.

Совместите и прижмите кабель дисплея вертикально вниз на его разъём.

Шаг 71

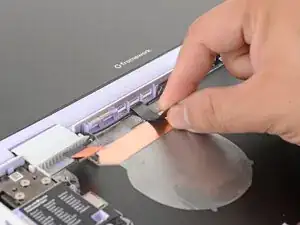

Схватите пальцами оранжевую бирку на кабеле веб‑камеры, расположенную рядом с левой петлёй.

Совместите и прижмите кабель веб‑камеры вертикально вниз на его разъём.

Шаг 72

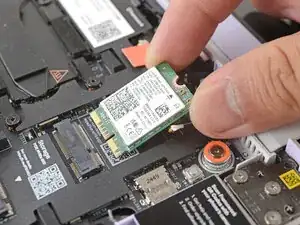

Держите Wi‑Fi карту за края. Не прикасайтесь к золотым контактам пальцами. Если Вы прикоснулись, протрите контакты чистой безворсовой тканью, чтобы удалить следы жира с пальцев.

Совместите золотые контакты и вырез Wi‑Fi карты с гнездом на материнской плате.

Вставьте Wi‑Fi карту в гнездо под небольшим углом. Золотые контакты должны быть в основном закрыты гнездом.

Wi‑Fi карта вставляется в гнездо только в одном положении. Если она не вставляется, попробуйте перевернуть модуль.

Шаг 73

Удерживайте Wi‑Fi карту пальцем.

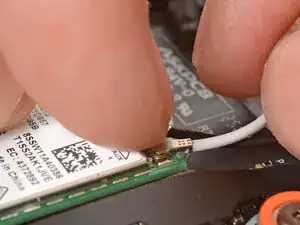

Расположите разъём чёрного антенного кабеля над коаксиальным гнездом левой Wi‑Fi карты.

Пинцет поможет позиционировать разъём.

Пальцем прижмите разъём на место. Вы должны почувствовать лёгкий щелчок, и кабель останется прикреплённым к гнезду самостоятельно.

Эти разъёмы очень деликатные! Если разъём не щёлкает, переставьте разъём и попробуйте снова.

Повторите операцию с белым антенным кабелем.

Шаг 74

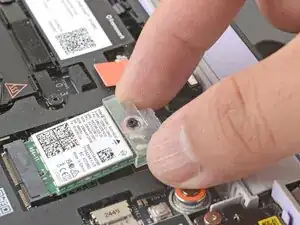

Надвиньте кронштейн Wi‑Fi на верхний край карты Wi‑Fi.

Шаг 75

Используйте отвертку Framework, чтобы ввернуть захватывающий винт Torx T5 и зафиксировать карту Wi‑Fi.

Шаг 76

Уложите плату кнопки питания пальцами на место.

Используйте две пластиковые направляющие на корпусе ноутбука для совмещения платы кнопки питания.

Шаг 77

Используйте отвертку Framework, чтобы ввернуть захватывающий винт Torx T5 и зафиксировать плату кнопки питания.

Затяните винт до упора, но не перетягивайте, чтобы не сорвать резьбу.

Шаг 78

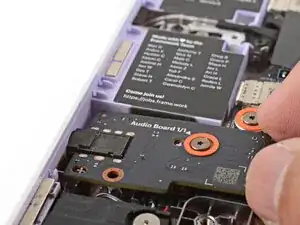

Вставьте звуковую плату в ноутбук под углом, чтобы совместить разъём для наушников.

Используйте две пластиковые направляющие на корпусе ноутбука для окончательного совмещения.

Шаг 79

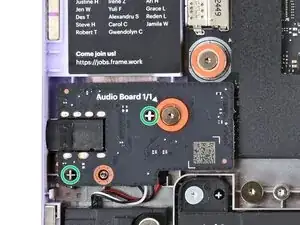

Используйте отвертку Framework, чтобы ввернуть захватывающий винт Torx T5 и зафиксировать звуковую плату.

Затяните винт до упора, но не перетягивайте, чтобы не сорвать резьбу.

Шаг 80

Разместите аккумулятор в его гнезде в корпусе ноутбука.

Шаг 81

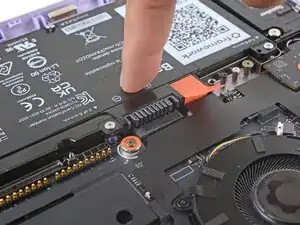

Сдвиньте аккумулятор пальцем вблизи его разъёма, чтобы подключить его обратно.

Шаг 82

Используйте отвертку Framework, чтобы ввернуть шесть захватывающих винтов Torx T5 и зафиксировать аккумулятор.

Затяните винты до упора, но не перетягивайте, чтобы не сорвать резьбу.

Шаг 83

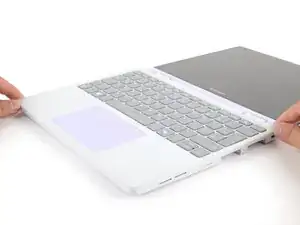

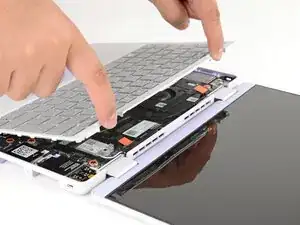

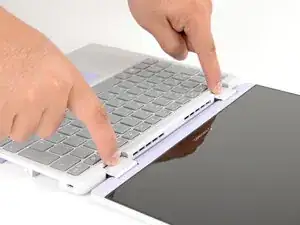

Наведите нижний край крышки клавиатурного блока под углом к основанию ноутбука.

Совместите и вставьте нижний край крышки клавиатурного блока в основание ноутбука.

Убедитесь, что пазы вдоль нижнего края крышки входят в защёлки на основании.

Опустите верхний край крышки клавиатурного блока на ноутбук до щелчка магнитов.

Убедитесь, что крышка ровно сидит в рамке ноутбука и ни один угол не приподнят.

Шаг 84

Закройте крышку ноутбука.

Переверните ноутбук лицевой стороной вниз на чистую рабочую поверхность.

Шаг 85

Используйте отвертку Framework, чтобы ввернуть восемь захватывающих винтов Torx T5 на дне ноутбука.

Затяните винты до упора, но не перетягивайте, чтобы не сорвать резьбу.

Шаг 86

Вставьте каждую сменную плату в соответствующий слот для сменных плат.

Шаг 87

Если под защёлкой слота сменной платы видна красная метка, переверните защёлку пальцем, чтобы зафиксировать плату в слоте.

Фиксация слотов сменных плат помогает удерживать платы на месте при отключении от них кабелей.

Заключение

Вы закончили ремонт своего ноутбука Framework!

Отнесите электронные отходы на переработку к сертифицированному пункту R2 или e‑Stewards.

Если нужна помощь, свяжитесь со службой поддержки Framework.

Перевод руководства с ifixit.com
