Замена разъёма для наушников в Microsoft Surface Laptop 4 (13,5 дюйма)

Разрядите аккумулятор ноутбука до уровня ниже 25% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Закройте экран и положите ноутбук корпусом вниз, чтобы получить доступ к четырём резиновым ножкам.

У каждой ножки есть выемка для поддевания:

Выемки задних ножек расположены ближе к заднему краю ноутбука.

Выемки передних ножек расположены ближе к переднему краю ноутбука.

Вставьте одно плечо пинцета в выемку одной из ножек.

Поверните пинцет и подденьте вверх, чтобы отделить клей и отщёлкнуть ножку от корпуса.

Ножки вылетают очень быстро — аккуратно, чтобы не потерять их.

Снимите ножку.

Повторите процесс с оставшимися ножками.

В этом ноутбуке используются два типа ножек. При сборке убедитесь, что ножки возвращены в свои правильные выемки.

Задние ножки имеют один центральный фиксатор.

Передние ножки имеют три фиксатора и могут быть вставлены только в одном положении.

Нажмите ножки в выемки, чтобы закрепить их в рамке.

Если существующие ножки больше не держатся, удалите старый клей и нанесите небольшое количество ленты Tesa на место старого клея.

Если ножки повреждены или изношены, используйте резиновые мебельные подкладки 8 мм:

Отделите подкладку от подложки.

Выровняйте подкладку над гнездом для ножки и прижмите её, чтобы закрепить.

Эти винты легко срезаются. Прикладывайте постоянное усилие вниз, чтобы предотвратить срезание.

Снимите четыре винта 3 мм с верхнего корпуса с помощью отвёртки Torx T5.

Во время ремонта отслеживайте каждый винт и убедитесь, что при сборке он возвращается на своё место.

Переверните ноутбук и полностью откройте экран.

Верхний корпус удерживается магнитами.

Схватитесь за верхний край верхнего корпуса над клавиатурой и тяните прямо вверх, чтобы освободить его.

Не пытайтесь полностью снять верхний корпус — он всё ещё подключён к ноутбуку кабелем.

Поднимите нижний край верхнего корпуса вверх и отведите от ноутбука, стараясь не натягивать ленточный кабель под ним.

При сборке опускайте верхний корпус на нижний до срабатывания магнитов и полного прилегания.

Проверьте, что верхний корпус прилегает по всему периметру. Любые зазоры между верхним и нижним корпусом вблизи экрана могут повредить экран при закрытии.

Кабель клавиатуры и тачпада соединяет верхний корпус с ноутбуком.

Вставьте заострённый кончик лопатки под один край магнитного разъёма и подденьте вверх, чтобы отключить его.

Для повторного подключения выровняйте магнитный разъём над гнездом так, чтобы кабель был обращён к нижней части ноутбука. Нажмите на разъём, чтобы зафиксировать.

Снимите верхний корпус и положите его лицом вниз (клавиатурой вниз) на чистую поверхность.

С помощью отвёртки Torx T5 снимите винт 2,7 мм, фиксирующий SSD.

После снятия винта SSD приподнимается под небольшим углом.

Извлечение SSD также выполняет функцию отключения аккумулятора.

Выньте SSD из его разъёма и удалите его.

Не тяните под острым углом, это может повредить SSD и его разъём.

При сборке вставляйте SSD под небольшим углом.

Старайтесь не сильно деформировать экранную панель. Её потребуется установить обратно при сборке.

Вставьте заострённый кончик лопатки в одну из щелей на верхнем крае экрана радиатора.

Аккуратно подденьте, чтобы освободить защёлки, фиксирующие экранную панель.

Повторите эту процедуру вдоль правого края.

Вставьте одно плечо пинцета под нижний правый край экранной панели радиатора.

Аккуратно подденьте, чтобы освободить оставшиеся защёлки.

Снимите экран радиатора.

Чтобы установить экран снова, нажмите по его периметру, чтобы защёлкнуть фиксаторы экрана.

Используйте заострённый конец лопатки, чтобы приподнять запирающий язычок на ZIF‑разъёме кабеля вентилятора ZIF connector.

Ухватите тяговую бирку кабеля вентилятора пинцетом и потяните кабель прямо из разъёма.

Используйте отвертку Torx T3, чтобы выкрутить девять винтов, удерживающих радиатор:

Два винта 2,5 мм

Два винта 2 мм

Один винт 3 мм

Два винта 4,1 мм

Два винта 3,4 мм

При сборке:

Совместите радиатор с центрирующим штифтом на материнской плате.

Затягивайте четыре натяжных винта процессора по схеме «X»: верхний левый, нижний правый, верхний правый, нижний левый.

Термопаста связывает радиатор с процессором.

Вставьте лопатку под левую тепловую трубку.

Подденьте, чтобы освободить левую часть радиатора.

Для этого может потребоваться сила. Осторожно, чтобы не согнуть тепловые трубки.

Повторите эту процедуру для правой тепловой трубки и креплений винтов процессора, пока радиатор полностью не отделится от материнской платы.

Поднимите радиатор с вентилятором над направляющим штифтом в верхнем правом углу.

Сдвиньте радиатор с вентилятором к переднему краю ноутбука и снимите его.

Перед установкой радиатора снова следуйте этому руководству, чтобы очистить радиатор и процессор и нанести термопасту.

Подденьте один упор пинцета под угол левого экрана кабеля дисплея.

Аккуратно подденьте, чтобы освободить защёлки, удерживающие экран.

Старайтесь не деформировать экран слишком сильно. Он понадобится при повторной сборке.

Повторите этот процесс по периметру экрана, пока не сможете его снять.

Оттяните левый экран кабеля дисплея от экрана, чтобы освободить его из посадочного места.

Снимите экран.

Повторите предыдущие два шага, чтобы снять правый экран кабеля дисплея.

Некоторые винты материнской платы находятся под двумя металлическими экранами, оба из которых необходимо снять.

Вставьте один упор пинцета под угол левого экрана тачпада.

Аккуратно подденьте, чтобы освободить защёлки, удерживающие экран.

Старайтесь не деформировать экран слишком сильно. Он понадобится при повторной сборке.

Повторите этот процесс по периметру экрана, пока не сможете его снять.

Снимите левый экран материнской платы.

Между материнской платой и её левым экраном может быть термопаста.

Перед установкой левого экрана материнской платы следуйте этому руководству, чтобы очистить и нанести термопасту.

Вставьте один упор пинцета под угол правого экрана материнской платы и подденьте по периметру, чтобы освободить защёлки.

Снимите правый экран материнской платы.

При сборке используйте плоский конец лопатки, чтобы аккуратно вернуть кабели дисплея в их канал в нижнем корпусе после повторного подключения нажимных разъёмов.

Используйте плоский конец лопатки, чтобы поддеть и отключить все четыре нажимных разъёма кабелей дисплея.

Чтобы заново присоединить нажимные разъёмы, осторожно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте в середине. При несовпадении штырьки могут согнуться и привести к необратимому повреждению.

Используйте заострённый конец лопатки, чтобы приподнять и отключить провод правого динамика от его разъёма на материнской плате.

Используйте плоский конец лопатки, чтобы откинуть запорный рычаг на разъёме Surface Connect.

Возьмитесь за кабель порта Surface Connect и тяните его прямо из гнезда.

Используйте остроконечный конец лопатки, чтобы приподнять и отсоединить провод левого динамика от его разъёма рядом с левыми портами.

Просуньте одну ветвь пинцета под чёрный антенный разъём, как можно ближе к головке.

Поднимайте строго вверх, чтобы отсоединить кабель.

Чтобы снова подключить антенные разъёмы, совместите головку разъёма с гнездом и прижмите плоским концом лопатки. Разъём защёлкнется на месте.

Используйте отвёртку Torx T3, чтобы вынуть два винта 3 мм, удерживающих кронштейн материнской платы.

Снимите кронштейн материнской платы.

Используйте отвёртку Torx T3, чтобы вынуть три винта 2.1 мм, удерживающих крышку левого порта.

Снимите крышку левого порта.

Используйте отвёртку Torx T3, чтобы вынуть шесть винтов 2 мм, удерживающих материнскую плату.

Если на каких-либо винтах есть резиновые накладки, аккуратно снимите и удалите их.

Левый край материнской платы плотно зажат вырезами под порты, динамиком и рамой.

Слегка приподнимите правый край материнской платы над аккумулятором.

Держите материнскую плату на месте, пока вы выполняете шаг по освобождению левого края.

Язычок в верхнем левом углу материнской платы упирается в выступы рамы, не давая левому краю освободиться.

Вставьте наконечник лопатки под язычок в верхнем левом углу материнской платы. Просуньте лопаткой между рамой и петлёй экрана.

Подденьте язычок лопаткой, одновременно приподнимая правый край материнской платы в сторону передней части ноутбука.

Если материнская плата не может пройти над левым динамиком, язычок может всё ещё застревать. Измените угол лопатки и попробуйте снова.

Снимите материнскую плату.

Убедитесь, что два стойки для винтов под материнской платой не потерялись при снятии.

При сборке:

Убедитесь, что ни один из восьми кабелей не оказался зажат снизу.

Расположите левые порты в их выемке перед тем, как сдвинуть материнскую плату на место.

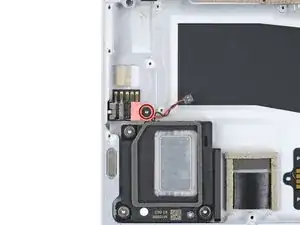

Используйте отвёртку Torx T3, чтобы вынуть винт 2.4 мм, крепящий разъём для наушников.

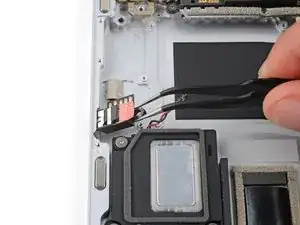

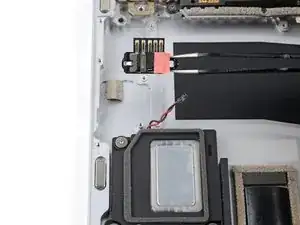

Поднимите разъём для наушников вверх и снимите его с крепёжного штыря.
