Замена левого динамика Microsoft Surface Laptop 4 (13,5")

Разрядите аккумулятор ноутбука ниже 25% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Закройте экран и положите ноутбук задней крышкой вверх, чтобы получить доступ к четырём резиновым ножкам.

У каждой ножки есть выемка, помогающая поддеть её с корпуса:

Выемки задних ножек расположены ближе к заднему краю ноутбука.

Выемки передних ножек расположены ближе к переднему краю ноутбука.

Вставьте один наконечник пинцета в выемку одной из ножек.

Поверните пинцет и подденьте, чтобы разъединить клей и отщёлкнуть ножку от корпуса.

Ножки выскакивают очень быстро — будьте внимательны, чтобы не потерять их.

Снимите ножку.

Повторите операцию с остальными ножками.

У этого ноутбука два разных типа ножек. При обратной сборке убедитесь, что ножки установлены в правильные выемки.

Задние ножки имеют один центральный фиксатор.

Передние ножки имеют три фиксатора и могут быть установлены только в одном положении.

Нажмите ножки в выемки, чтобы зафиксировать их в раме.

Если существующий клей на ножках больше не держит, удалите старый клей и нанесите небольшое количество ленты Tesa в место старого клея.

Если ножки повреждены или изношены, используйте резиновые мебельные подкладки 8 мм:

Отделите подкладку от подложки.

Выравните подкладку над выемкой для ножки и прижмите для закрепления.

Эти винты легко срываются. Прилагайте постоянное усилие вниз, чтобы предотвратить срыв.

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта 3 мм, фиксирующие верхнюю панель.

В ходе ремонта храните винты отдельно и возвращайте каждый винт ровно в то место, откуда он был извлечён.

Переверните ноутбук и полностью откройте экран.

Верхняя панель удерживается магнитами.

Возьмитесь за верхний край верхней панели над клавиатурой и тяните прямо вверх, чтобы её отщёлкнуть.

Не пытайтесь полностью снять верхнюю панель — она всё ещё подключена к ноутбуку кабелем.

Поднимите нижний край верхней панели вверх и отведите её от ноутбука, не натягивая ленту-провод под ней.

При обратной сборке опустите верхнюю панель на нижнюю до момента, когда магниты зафиксируют её и она ляжет ровно.

Проверьте, что верхняя панель прилегает по всему периметру. Любые зазоры между верхней и нижней панелями вблизи экрана могут повредить экран при закрывании.

Клавиатура и кабель тачпада соединяют верхнюю панель с ноутбуком.

Вставьте заострённый конец лопатки под край магнитного разъёма и подденьте, чтобы отключить его.

Для повторного подключения кабеля выровняйте магнитный разъём над гнездом так, чтобы кабель был направлен к нижней части ноутбука. Нажмите на разъём, чтобы зафиксировать.

Снимите верхнюю панель и положите её клавиатурой вниз на чистую поверхность.

Используйте отвёртку Torx T5, чтобы выкрутить винт 2,7 мм, фиксирующий SSD.

После извлечения винта SSD поднимается под небольшим углом.

Извлечение SSD также выполняет функцию отключения аккумулятора.

Выньте SSD из разъёма и удалите его.

Не тяните под большим углом вверх, это может повредить SSD и его разъём.

При обратной сборке вставляйте SSD под небольшим углом.

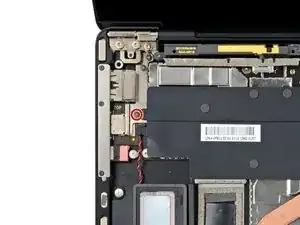

Используйте отвёртку Torx T3, чтобы выкрутить винт 3 мм, фиксирующий левую сторону радиатора, рядом с разъёмом левого динамика.

С помощью пинцета или пальцев поднимите левую сторону радиатора там, где вы только что удалили винт.

Держась за радиатор, используйте заострённый конец лопатки, чтобы приподнять и отключить провод левого динамика от его разъёма на материнской плате.

Опустите радиатор обратно на место.

Эти винты легко срываются. Прилагайте постоянное давление вниз, чтобы предотвратить срыв.

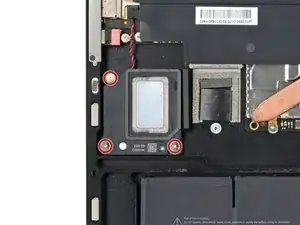

Используйте отвертку Torx T3, чтобы удалить три винта 2,6 мм, фиксирующие левый динамик.

Поднимите и снимите левый динамик с трёх направляющих.
