Замена экрана Microsoft Surface Laptop 4 (13,5 дюйма)

Дайте аккумулятору ноутбука разрядиться ниже 25% перед началом ремонта. Заряженный аккумулятор может воспламениться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Закройте экран и положите ноутбук задней панелью вверх, чтобы получить доступ к четырём резиновым ножкам.

Каждая ножка имеет выемку, облегчающую поддевание:

Выемки на задних ножках расположены ближе к заднему краю ноутбука.

Выемки на передних ножках расположены ближе к переднему краю ноутбука.

Вставьте один зубец пинцета в выемку одной из ножек.

Поверните пинцет и подденьте, чтобы отделить клей и отщёлкнуть ножку от корпуса.

Ножки выстреливают очень быстро — будьте осторожны, чтобы не потерять их.

Снимите ножку.

Повторите эту процедуру с оставшимися ножками.

У этого ноутбука два разных типа ножек. При обратной сборке убедитесь, что ножки установлены в правильные выемки.

Задние ножки имеют один центральный зажим.

Передние ножки имеют три зажима и могут быть вставлены только одним способом.

Нажмите ножки в выемки, чтобы закрепить их на рамке.

Если существующие ножки больше не держатся на рамке, удалите старый клей и нанесите небольшое количество клейкой ленты Tesa там, где был старый клей.

Если ножки повреждены или изношены, используйте резиновые мебельные наклейки 8 мм:

Отделите наклейку от подложки.

Совместите наклейку с выемкой для ножки и прижмите, чтобы закрепить её.

Эти винты легко сорвать. Прикладывайте постоянное давление вниз, чтобы избежать срыва резьбы.

Используйте отвёртку Torx T5, чтобы вывернуть четыре винта 3 мм, крепящие верхнюю крышку.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается именно на своё место.

Переверните ноутбук и полностью откройте экран.

Верхняя крышка удерживается магнитами.

Схватитесь за верхний край верхней крышки над клавиатурой и тяните прямо вверх, чтобы освободить её.

Не пытайтесь полностью снять верхнюю крышку — она всё ещё подключена к ноутбуку кабелем.

Поднимите нижний край верхней крышки вверх и отведите от ноутбука, стараясь не натягивать гибкий кабель под ней.

При обратной сборке опустите верхнюю крышку на нижнюю до щелчка магнитов и пока крышка не ляжет ровно.

Проверьте, что верхняя крышка плотно прилегает по всему периметру. Любые зазоры между верхней и нижней крышками вблизи экрана могут повредить экран при закрытии.

Кабель клавиатуры и тачпада соединяет верхнюю крышку с ноутбуком.

Вставьте острие лопатки под один край магнитного разъёма и подденьте, чтобы отсоединить его.

Для повторного подключения кабеля выровняйте магнитный разъём над гнездом так, чтобы кабель был направлен к нижней части ноутбука. Нажмите на разъём, чтобы зафиксировать его.

Снимите верхнюю крышку и положите её клавиатурой вниз на чистую поверхность.

Используйте отвёртку Torx T5, чтобы вывернуть винт 2,7 мм, фиксирующий SSD.

После извлечения винта SSD приподнимается под небольшим углом.

Извлечение SSD также выполняет функцию отключения аккумулятора.

Выньте SSD из его разъёма и удалите его.

Не тяните вверх под резким углом — это может повредить SSD и его разъём.

При обратной сборке вставляйте SSD под небольшим углом.

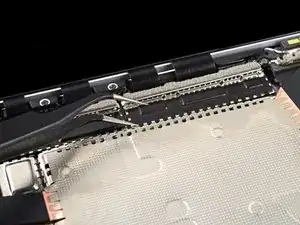

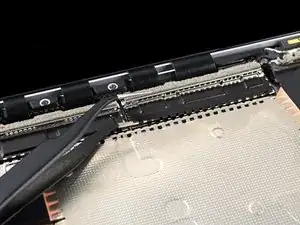

Вставьте один зубец пинцета под угол правой экранирующей пластины кабеля дисплея.

Осторожно подденьте, чтобы освободить защёлки, удерживающие пластину.

Старайтесь не деформировать пластину слишком сильно. Её потребуется установить обратно при обратной сборке.

Повторите эту процедуру по левому, правому и нижнему краям пластины, пока не сможете её снять.

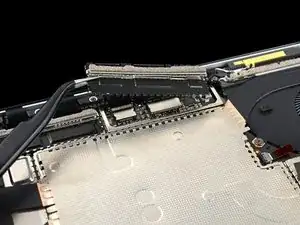

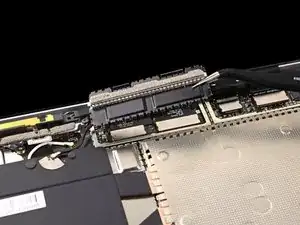

Потяните кожух правого кабеля дисплея к нижней части ноутбука, чтобы освободить его из гнезда.

Снимите кожух.

Повторите два предыдущих шага, чтобы снять кожух левого кабеля дисплея.

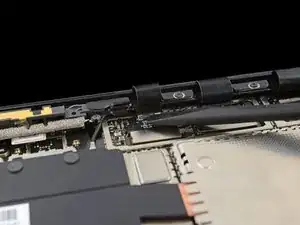

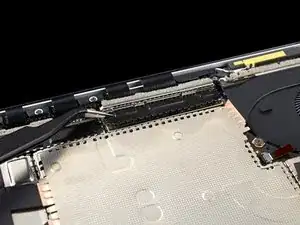

При сборке используйте плоский конец лопатки, чтобы аккуратно вернуть кабели дисплея в их полость в нижней части корпуса после повторного подключения защёлкивающихся разъёмов.

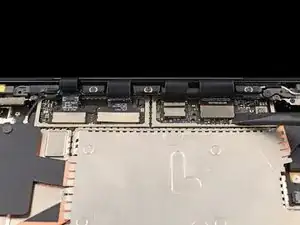

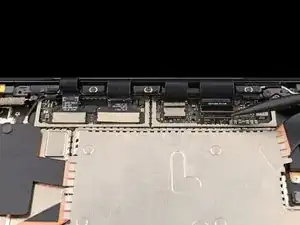

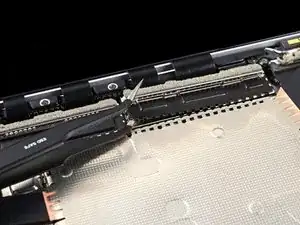

Используйте плоский конец лопатки, чтобы поддеть и отсоединить все четыре защёлкивающихся разъёма кабелей дисплея.

Чтобы снова присоединить такие защёлкивающиеся разъёмы, аккуратно выровняйте и нажмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём будет смещён, контакты могут согнуться и повредиться окончательно.

Полностью откройте экран.

При снятии винтов петли удерживайте экран устойчиво, так как при выкручивании винтов он станет шатким.

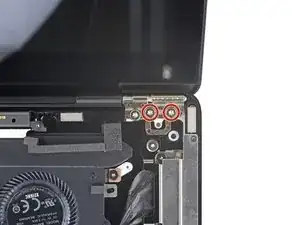

Удерживая экран устойчиво, используйте отвертку T6 Torx, чтобы снять четыре внешних винта длиной 5,9 мм, крепящие экран (по два с каждой стороны).

В каждой петле должен остаться по одному винту (всего два). Оставьте эти винты на месте.

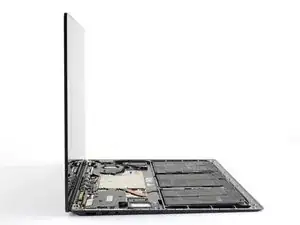

Закройте экран до почти вертикального положения.

При сборке, после того как первые два винта петель будут затянуты, экран можно будет наклонять для установки оставшихся четырёх винтов петель.

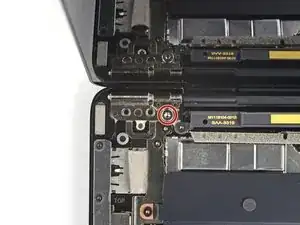

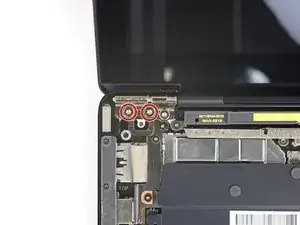

Удерживая экран устойчиво, используйте отвертку T6 Torx, чтобы снять два оставшихся винта длиной 5,9 мм, крепящие экран (по одному с каждой стороны).

Если экран точно перпендикулярен нижней части корпуса, ручка отвертки может задевать экран при снятии. Если возникают трудности, наклоните экран назад, чтобы освободить место для отвертки.

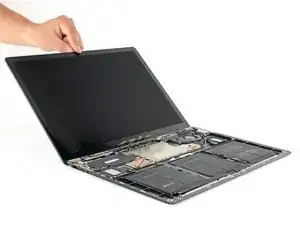

Поднимите экран строго вверх и снимите его.

При сборке убедитесь, что петли заменяемого экрана расположены под углом 90 градусов относительно экрана.
