Замена платы ввода-вывода Dell Chromebook 5190
Это руководство поможет вам заменить плату ввода-вывода в вашем Dell Chromebook 5190.
Dell Chromebook 5190 был выпущен вместе с родственной моделью Dell Chromebook 5190 2-in-1. Это руководство посвящено модели 5190, которая не имеет сенсорного экрана.
Плата ввода-вывода в вашем ноутбуке обеспечивает физическое подключение внешних устройств к компьютеру. Если у вас возникают проблемы с распознаванием компьютером подключенных внешних устройств, перед заменой платы ввода-вывода ознакомьтесь с руководством по устранению неполадок Dell Chromebook 5190 для поиска возможных решений. Если после устранения неполадок проблемы сохраняются, вам может потребоваться замена платы ввода-вывода.
Перед началом работы убедитесь, что ноутбук выключен, и отсоедините все кабели или устройства, подключенные к портам ноутбука.
Шаг 1
Перед началом убедитесь, что вы отсоединили и удалили все устройства, подключенные к портам ноутбука.
Выкрутите девять винтов M2.5x7.5, расположенных на нижней стороне ноутбука.
Шаг 2
Будьте осторожны, следующие инструкции помогут избежать растрескивания нижней крышки.

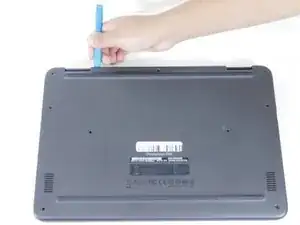

С помощью инструмента для вскрытия подденьте левый верхний угол у петель ноутбука.
С помощью инструмента для вскрытия подденьте правый верхний угол у петель ноутбука.

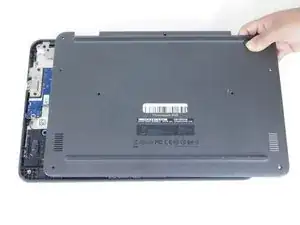

Снимите нижнюю крышку.
Шаг 3

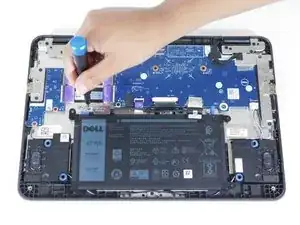

Выкрутите и снимите винт M2x3, удерживающий серебристую металлическую скобу с маркировкой "Battery Bracket", расположенную в левой верхней части аккумулятора.
Выкрутите и снимите винт M2x3, удерживающий серебристую металлическую скобу с маркировкой "Battery Bracket", расположенную в правой верхней части аккумулятора.
Шаг 4

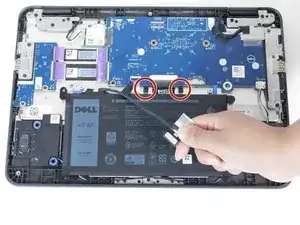

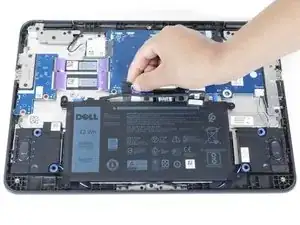

Удалите прозрачную клейкую ленту с кабеля аккумулятора на системной плате, там, где он закреплен над аккумулятором.
Потяните кабель клавиатуры на себя, чтобы отсоединить его.
Шаг 5

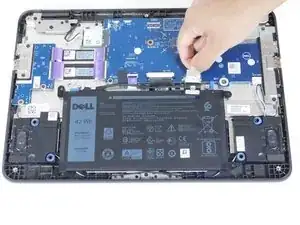

Удалите черную клейкую ленту с кабеля аккумулятора на системной плате.

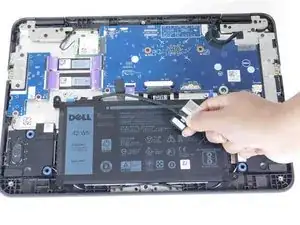

Извлеките кабель из места его крепления над аккумулятором.
Шаг 6

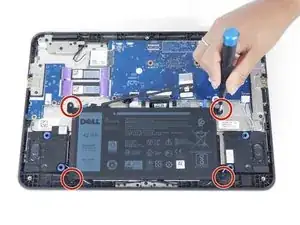

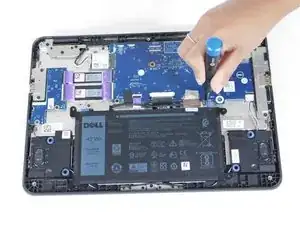

Выкрутите и снимите четыре винта M2x3 по углам аккумулятора.

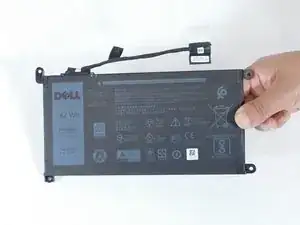

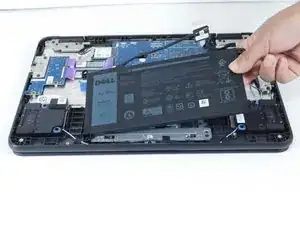

Снимите аккумулятор.
Шаг 7

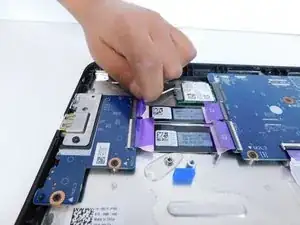

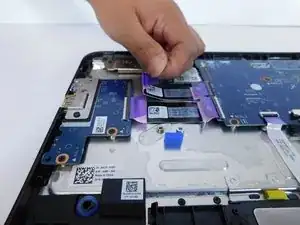

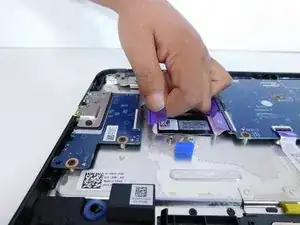

Отсоедините первый фиолетовый кабель ввода-вывода, приподняв его и потянув от разъема платы ввода-вывода.
Шаг 8

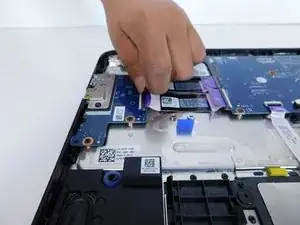

Отсоедините второй фиолетовый кабель ввода-вывода, приподняв его и потянув от разъема платы ввода-вывода.
Шаг 9

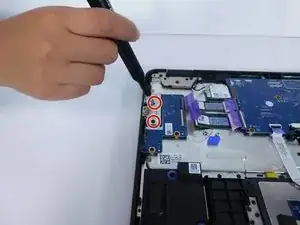

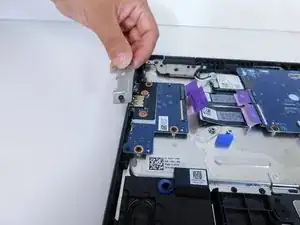

Выкрутите два винта (M2x4) на кронштейне платы ввода-вывода.
Снимите кронштейн платы ввода-вывода.
Шаг 10

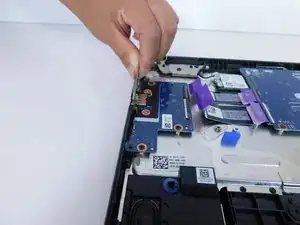

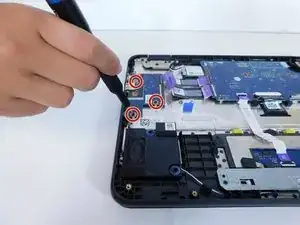

Выкрутите три винта (M2x4) на плате ввода-вывода.

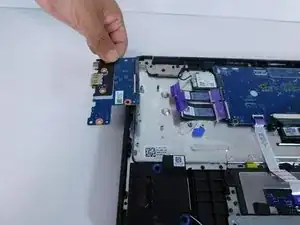

Снимите плату ввода-вывода.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
