Замена разъема зарядки Dell Chromebook 3180
В этом руководстве показано, как удалить и заменить разъем зарядки для вашего Chromebook 3180.
Шаг 1

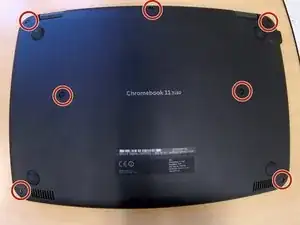

Удалите 7 винтов с задней крышки с помощью отвертки Phillips #0.

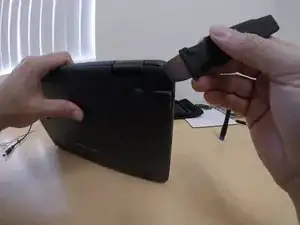

После того как все 7 винтов будут удалены, начинайте аккуратно отделять заднюю крышку с помощью пластиковой лопатки или пальцев. (Смотрите фото)
Шаг 2

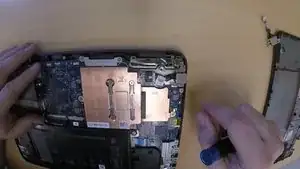

С помощью отвертки Phillips #0 удалите 2 винта с правой стороны петли.
Поднимите основание Chromebook, чтобы приподнять петлю. Это даст вам достаточно места для удаления разъема зарядки.

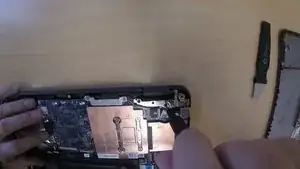

Удалите 2 винта разъема зарядки.
Отключите разъем зарядки от материнской платы.
Шаг 3

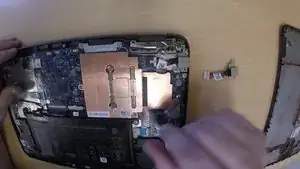

Отключите разъем зарядки от материнской платы.
При необходимости замените разъем зарядки, подсоединив новый разъем зарядки к материнской плате.
С помощью отвертки Phillips #0 установите обратно 2 винта разъема зарядки.
Шаг 4
Верните правую петлю на место, нажав вниз, чтобы она плотно прилегала к основанию Chromebook.
Закрепите 2 винта с помощью вашей отвертки Phillips #0.
Шаг 5
Закрепите все 7 винтов с помощью отвертки Phillips #0.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
