Замена платы кнопки питания Dell Alienware 14

В этом руководстве показано, как снять и заменить плату кнопки питания.

Шаг 1

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте информацию о безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед началом работы». После работы внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

Закройте дисплей и переверните компьютер.

Шаг 2

Удалите винты, которые фиксируют нижнюю крышку к основанию компьютера.

Шаг 3

Сдвиньте и поднимите нижнюю крышку, чтобы снять её с основания компьютера.

Шаг 4

Выравняйте защёлки на НОВОЙ нижней крышке со слотами на основании компьютера и сдвиньте крышку на место.

Шаг 5

Установите винты, которые фиксируют нижнюю крышку к основанию компьютера.

Шаг 6

Переверните компьютер и откройте дисплей.

Шаг 7

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте информацию о безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед началом работы». После работы внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

Отключите кабель батареи от разъёма на системной плате.

Шаг 8

Удалите винты, которые фиксируют батарею к основанию компьютера.

Шаг 9

Используя кабель батареи, поднимите батарею и освободите её из защёлок на основании компьютера.

Шаг 10

Переверните компьютер и откройте дисплей как можно шире.

Шаг 11

Нажмите и удерживайте кнопку питания в течение пяти секунд, чтобы разрядить системную плату.

Шаг 12

Закройте дисплей и переверните компьютер.

Шаг 13

Выравняйте защёлки на НОВОЙ батарее со слотами на основании компьютера.

Шаг 14

Выравняйте отверстия для винтов на батарее с отверстиями для винтов на основании компьютера.

Шаг 15

Установите винты, которые фиксируют батарею к основанию компьютера.

Шаг 16

Подсоедините кабель батареи к разъёму на системной плате.

Шаг 17

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте информацию о безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед началом работы». После работы внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

ВНИМАНИЕ: Чтобы избежать потери данных, не извлекайте жёсткий диск, пока компьютер включён или в режиме сна.

ВНИМАНИЕ: Жёсткие диски чрезвычайно хрупкие. Обращайтесь с жёстким диском аккуратно.

ПРИМЕЧАНИЕ: Вторичный жёсткий диск или твердотельный накопитель является опциональным и может быть установлен в отсек оптического привода.

Удалите винты, которые фиксируют узел вторичного жёсткого диска к основанию компьютера.

Шаг 18

Осторожно приподнимите узел вторичного жёсткого диска, затем поднимите фиксаторы, чтобы освободить кабель вторичного жёсткого диска от разъёма на системной плате.

Шаг 19

Снимите узел вторичного жёсткого диска с основания компьютера.

Шаг 20

Переверните узел вторичного жёсткого диска.

Шаг 21

Удалите винт, который фиксирует узел вторичного жёсткого диска к основной пластине.

Шаг 22

Удалите винты, которые фиксируют вторичный жёсткий диск к кронштейну вторичного жёсткого диска.

Шаг 23

Сдвиньте и поднимите вторичный жёсткий диск, чтобы снять его с кронштейна вторичного жёсткого диска.

Шаг 24

Отключите переходник от разъёма вторичного жёсткого диска.

Шаг 25

Подсоедините переходник к разъёму вторичного жёсткого диска.

Шаг 26

Разместите НОВЫЙ дополнительный жесткий диск в креплении для дополнительного жесткого диска.

Шаг 27

Шаг 28

Установите винты, фиксирующие дополнительный жесткий диск в креплении для дополнительного жесткого диска.

Шаг 29

Выравняйте отверстие для винта в сборке дополнительного жесткого диска с отверстием для винта на основной планке.

Шаг 30

Установите винт, фиксирующий сборку дополнительного жесткого диска на основной планке.

Шаг 31

Переверните сборку дополнительного жесткого диска.

Шаг 32

Вставьте кабель дополнительного жесткого диска в разъем на системной плате и прижмите фиксаторы разъема, чтобы зафиксировать кабель.

Шаг 33

Выравняйте отверстия для винтов в сборке дополнительного жесткого диска с отверстиями для винтов на основании компьютера.

Шаг 34

Установите винты, фиксирующие сборку дополнительного жесткого диска на основании компьютера.

Шаг 35

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

Поднимите фиксатор разъема и потяните за язычок, чтобы отсоединить кабель платы индикаторов состояния от разъема на системной плате и уложите кабель в паз на основании компьютера.

Шаг 36

Снимите винты, фиксирующие сборку подставки под ладонь (palm-rest) с основания компьютера.

Шаг 37

Переверните компьютер и откройте дисплей максимально широко.

Шаг 38

Используя пластиковый инструмент, отожмите сборку подставки под ладонь от основания компьютера.

Шаг 39

Осторожно поднимите сборку подставки под ладонь и переверните её.

Шаг 40

Освободите фиксаторы разъема, чтобы отсоединить гибкий кабель от системной платы.

Шаг 41

Выполните инструкции из шага 1 по шаг 9 в разделе Снятие клавиатуры.

Выполните инструкции из шага 1 по шаг 4 в разделе Снятие платы индикаторов состояния.

Выполните инструкции из шага 1 по шаг 4 в разделе Снятие динамиков.

Выполните инструкции из шага 1 по шаг 4 в разделе Снятие платы кнопки питания.

Шаг 42

Выполните инструкции из шага 1 по шаг 4 в разделе Замена платы кнопки питания.

Выполните инструкции из шага 1 по шаг 3 в разделе Замена динамиков.

Выполните инструкции из шага 1 по шаг 4 в разделе Снятие платы индикаторов состояния.

Выполните инструкции из шага 1 по шаг 8 в разделе Замена клавиатуры.

Шаг 43

Подключите гибкий кабель к разъему на системной плате.

Шаг 44

Переверните НОВУЮ сборку подставки под ладонь и протяните кабель платы индикаторов состояния через слот в основании компьютера.

Шаг 45

Выравняйте сборку подставки под ладонь над основанием компьютера и защелкните её на место.

Шаг 46

Закройте дисплей и переверните компьютер.

Шаг 47

Установите винты, фиксирующие сборку подставки под ладонь к основанию компьютера.

Шаг 48

Вставьте кабель платы индикаторов состояния в разъем на системной плате и прижмите фиксатор разъема, чтобы зафиксировать кабель.

Шаг 49

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

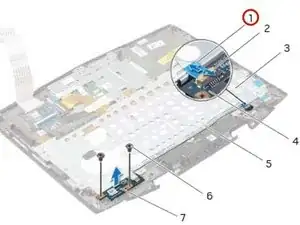

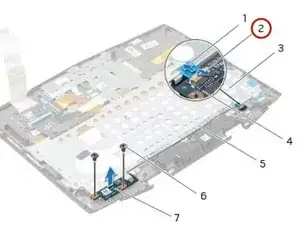

Поднимите фиксатор разъема и отсоедините кабель платы кнопки питания от разъема на плате индикаторов состояния.

Шаг 50

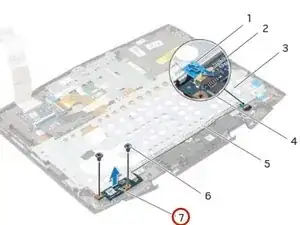

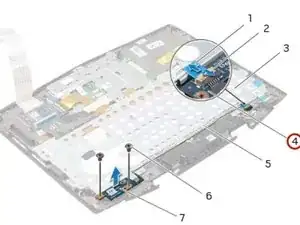

Запомните прокладку кабеля платы кнопки питания и аккуратно отлепите кабель платы кнопки питания от кронштейна клавиатуры.

Шаг 51

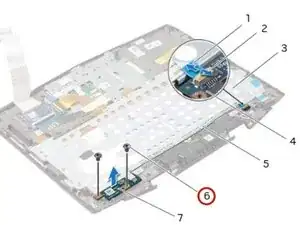

Снимите винты, фиксирующие плату кнопки питания к сборке подставки под ладонь.

Шаг 52

Поднимите плату кнопки питания вместе с её кабелем с верхней части корпуса для опоры кисти.

Шаг 53

Совместите отверстия для винтов на НОВОЙ плате кнопки питания с отверстиями для винтов на верхней части корпуса для опоры кисти.

Шаг 54

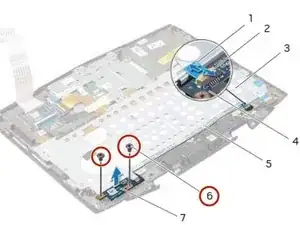

Замените винты, закрепляющие плату кнопки питания на верхней части корпуса для опоры кисти.

Шаг 55

Проложите кабель платы кнопки питания по кронштейну клавиатуры и приклейте кабель к кронштейну клавиатуры.

Шаг 56

Вставьте кабель платы кнопки питания в разъём платы индикатора состояния и нажмите на защёлку разъёма, чтобы зафиксировать кабель.

Заключение

Для сборки устройства повторите эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
