Замена дисплейной панели Dell Alienware 14

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before You Begin. . After working inside your computer, follow the instructions in "After Working Inside Your Computer".

Закройте дисплей и переверните компьютер.

Снимите винты, которые крепят нижнюю крышку к основанию компьютера.

Сдвиньте и поднимите нижнюю крышку, чтобы снять её с основания компьютера.

Совместите выступы на НОВОЙ нижней крышке со слотами на основании компьютера и вставьте крышку на место.

Вверните винты, которые крепят нижнюю крышку к основанию компьютера.

Переверните компьютер и откройте дисплей.

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

Отключите кабель аккумулятора от разъёма на системной плате.

Снимите винты, которые крепят аккумулятор к основанию компьютера.

Используя кабель аккумулятора, приподнимите аккумулятор и освободите его из защёлок на основании компьютера.

Переверните компьютер и откройте дисплей максимально широко.

Нажмите и удерживайте кнопку питания в течение пяти секунд, чтобы разрядить системную плату.

Закройте дисплей и переверните компьютер.

Совместите выступы на НОВОМ аккумуляторе со слотами на основании компьютера.

Совместите отверстия для винтов на аккумуляторе с отверстиями для винтов на основании компьютера.

Вверните винты, которые крепят аккумулятор к основанию компьютера.

Подключите кабель аккумулятора к разъёму на системной плате.

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

CAUTION: To avoid data loss, do not remove the hard drive while the computer is On or in Sleep state.

CAUTION: Hard drives are extremely fragile. Exercise care when handling the hard drive.

NOTE: The secondary hard-drive or solid-state drive is optional and can be installed in the optical drive bay.

Снимите винты, которые крепят узел второго жёсткого диска к основанию компьютера.

Осторожно приподнимите узел второго жёсткого диска, затем поднимите фиксаторы, чтобы отсоединить кабель второго жёсткого диска от разъёма на системной плате.

Снимите узел второго жёсткого диска с основания компьютера.

Переверните узел второго жёсткого диска.

Снимите винт, который крепит узел второго жёсткого диска к основной скобе.

Снимите винты, которые крепят второй жёсткий диск к кронштейну второго жёсткого диска.

Сдвиньте и поднимите второй жёсткий диск, чтобы снять его с кронштейна второго жёсткого диска.

Отсоедините переходник от разъёма второго жёсткого диска.

Подключите переходник к разъёму второго жёсткого диска.

Установите НОВЫЙ вторичный жесткий диск в кронштейн для вторичного жесткого диска.

Совместите отверстия для винтов на вторичном жестком диске с отверстиями для винтов на кронштейне вторичного жесткого диска.

Верните винты, фиксирующие вторичный жесткий диск в кронштейне вторичного жесткого диска.

Совместите отверстие для винта в сборке вторичного жесткого диска с отверстием для винта на основной скобе.

Вкрутите винт, фиксирующий сборку вторичного жесткого диска к основной скобе.

Переверните сборку вторичного жесткого диска.

Вставьте кабель вторичного жесткого диска в разъем системной платы и нажмите на защелки разъема, чтобы зафиксировать кабель.

Совместите отверстия для винтов в сборке вторичного жесткого диска с отверстиями для винтов в основании компьютера.

Верните винты, которые фиксируют сборку вторичного жесткого диска в основании компьютера.

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

Поднимите защелку разъема и потяните за ярлык, чтобы отсоединить кабель платы индикатора состояния от разъема системной платы и вставьте кабель в паз в основании компьютера.

Снимите винты, фиксирующие сборку подлокотника в основании компьютера.

Переверните компьютер и откройте дисплей максимально далеко.

С помощью пластиковой лопатки отожмите сборку подлокотника от основания компьютера.

Осторожно поднимите сборку подлокотника и переверните её.

Освободите защелки разъема, чтобы отсоединить гибкий кабель от системной платы.

Выполните инструкции с шага 1 по шаг 9 в разделе Снятие клавиатуры.

Выполните инструкции с шага 1 по шаг 4 в разделе Снятие платы индикатора состояния.

Выполните инструкции с шага 1 по шаг 4 в разделе Снятие динамиков.

Выполните инструкции с шага 1 по шаг 4 в разделе Снятие платы кнопки питания.

Выполните инструкции с шага 1 по шаг 4 в разделе Установка платы кнопки питания.

Выполните инструкции с шага 1 по шаг 3 в разделе Установка динамиков.

Выполните инструкции с шага 1 по шаг 4 в разделе Снятие платы индикатора состояния.

Выполните инструкции с шага 1 по шаг 8 в разделе Установка клавиатуры.

Подсоедините гибкий кабель к разъему на системной плате.

Переверните НОВУЮ сборку подлокотника и пропустите кабель платы индикатора состояния через паз в основании компьютера.

Совместите сборку подлокотника с основанием компьютера и защелкните её на месте.

Закройте дисплей и переверните компьютер.

Верните винты, фиксирующие сборку подлокотника в основании компьютера.

Вставьте кабель платы индикатора состояния в разъем системной платы и нажмите на защелку разъема, чтобы зафиксировать кабель.

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

Закройте дисплей и переверните компьютер.

Отсоедините кабели дисплея и камеры от разъемов системной платы.

Отключите антенные кабели от беспроводной мини-платы.

Снимите винты, фиксирующие конструкцию дисплея в основании компьютера.

Переверните компьютер и откройте экран максимально широко.

Выведите кабели дисплея, камеры и антенн из пазов в основании компьютера.

Обратите внимание на маршрут прокладки кабелей дисплея, камеры и антенн и снимите кабели с направляющих.

Протяните кабели через пазы в основании компьютера.

Удалите винты, которые закрепляют узел дисплея на основании компьютера.

Поднимите узел дисплея с основания компьютера.

Совместите отверстия для винтов на НОВОМ узле дисплея с отверстиями для винтов на основании компьютера.

Верните винты, которые закрепляют узел дисплея на основании компьютера.

Протяните кабели через пазы в основании компьютера.

Закройте экран и переверните компьютер.

Проложите кабели дисплея, камеры и антенн через направляющие для прокладки.

Верните винты, которые закрепляют узел дисплея на основании компьютера.

Подсоедините кабели дисплея и камеры к разъемам на системной плате.

Подсоедините кабели антенн к мини-карте беспроводной связи.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте информацию по технике безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

Подденьте внутренний край рамки дисплея кончиками пальцев.

Снимите рамку дисплея с задней крышки дисплея.

Совместите НОВУЮ рамку дисплея с задней крышкой дисплея и аккуратно защёлкните рамку на место.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте информацию по технике безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

Удалите винты, которые крепят шарниры дисплея к задней крышке дисплея.

Снимите шарниры дисплея с задней крышки дисплея.

Совместите отверстия для винтов на НОВЫХ шарнирах дисплея с отверстиями для винтов на задней крышке дисплея.

Верните винты, которые крепят шарниры дисплея к задней крышке дисплея.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте информацию по технике безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

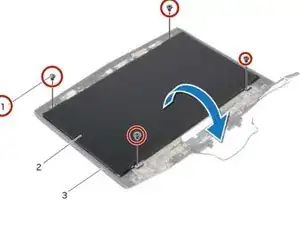

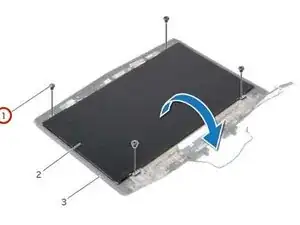

Удалите винты, которые закрепляют панель дисплея на задней крышке дисплея.

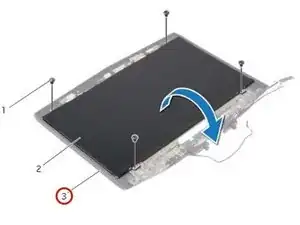

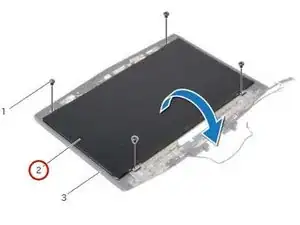

Аккуратно переверните панель дисплея и положите её на заднюю крышку дисплея.

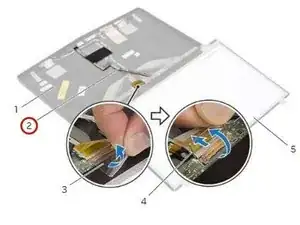

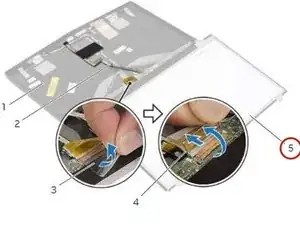

Отклейте ленту, которая закрепляет кабель дисплея к разъёму панели дисплея.

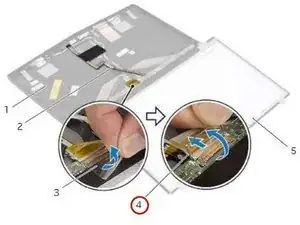

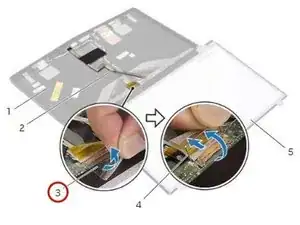

Поднимите защёлку разъёма и отсоедините кабель дисплея от разъёма панели дисплея.

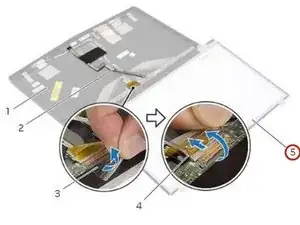

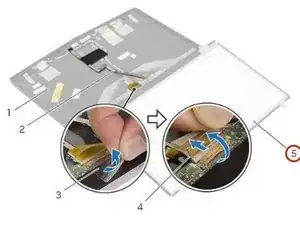

Поднимите панель дисплея с задней крышки дисплея.

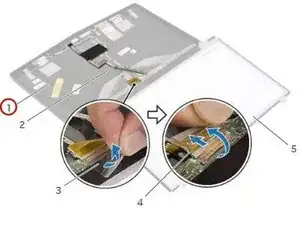

Подсоедините кабель дисплея к разъёму панели дисплея и прижмите защёлку разъёма, чтобы зафиксировать кабель.

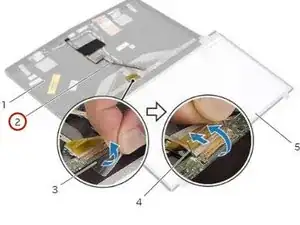

Приклейте ленту, чтобы зафиксировать кабель дисплея.

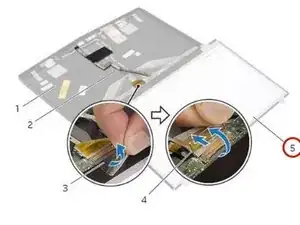

Аккуратно поверните НОВУЮ панель дисплея и совместите отверстия под винты на панели дисплея с отверстиями под винты на задней крышке дисплея.

Установите винты, закрепляющие панель дисплея на задней крышке дисплея.
