Замена беспроводной мини-карты Dell Alienware 14

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставленной вместе с вашим компьютером, и выполните шаги в разделе «Перед началом работы». После работы внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

Закройте дисплей и переверните компьютер.

Удалите винты, которыми крышка основания прикреплена к основанию компьютера.

Сдвиньте и снимите крышку основания с основания компьютера.

Совместите выступы на НОВОЙ крышке основания со слотами на основании компьютера и сдвиньте крышку на место.

Вверните винты, которые закрепляют крышку основания на основании компьютера.

Переверните компьютер и откройте дисплей.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставленной вместе с вашим компьютером, и выполните шаги в разделе «Перед началом работы». После работы внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

Отключите кабель батареи от разъёма на системной плате.

Удалите винты, которые крепят батарею к основанию компьютера.

Используя кабель батареи, приподнимите батарею и освободите её из защёлок на основании компьютера.

Переверните компьютер и откройте дисплей как можно шире.

Нажмите и удерживайте кнопку питания в течение пяти секунд, чтобы разрядить системную плату.

Закройте дисплей и переверните компьютер.

Совместите выступы на НОВОЙ батарее со слотами на основании компьютера.

Совместите отверстия для винтов на батарее с отверстиями для винтов на основании компьютера.

Вверните винты, которые закрепляют батарею на основании компьютера.

Подключите кабель батареи к разъёму на системной плате.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставленной вместе с вашим компьютером, и выполните шаги в разделе «Перед началом работы». После работы внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

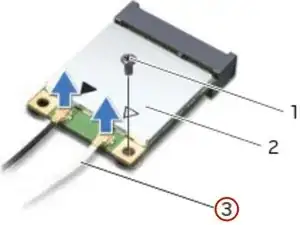

Отключите антенные кабели от беспроводной мини-карты.

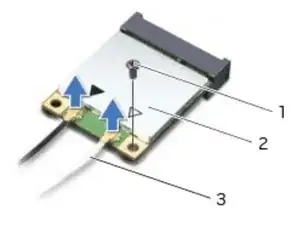

Удалите винт, который крепит беспроводную мини-карту к системной плате.

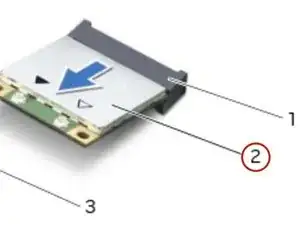

Сдвиньте и извлеките беспроводную мини-карту из разъёма на системной плате.

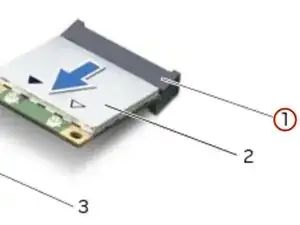

Совместите выемку на НОВОЙ беспроводной мини-карте с выступом на разъёме системной платы.

ВНИМАНИЕ: Используйте равномерное и плотное давление при установке беспроводной мини-карты. При чрезмерной силе вы можете повредить разъём.

ВНИМАНИЕ: Разъёмы имеют ключи для правильной установки. Если вы чувствуете сопротивление, проверьте разъёмы на беспроводной мини-карте и на разъёме системной платы и выровняйте карту.

ВНИМАНИЕ: Во избежание повреждения беспроводной мини-карты не размещайте кабели под картой.

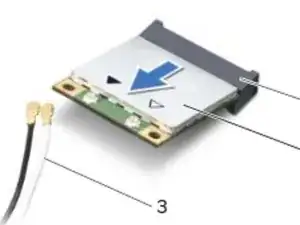

Вставьте беспроводную мини-карту в разъём системной платы под углом 45 градусов.

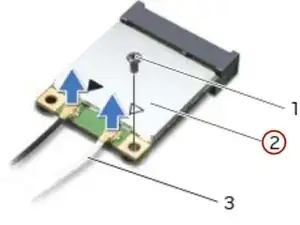

Опустите другой край беспроводной мини-карты в паз на системной плате и вверните винт, который фиксирует карту к системной плате.

Подключите антенные кабели к разъёмам на беспроводной мини-карте.
