Замена петель дисплея Dell Alienware 14

ПРЕДУПРЕЖДЕНИЕ: Перед началом работы внутри компьютера прочитайте информацию по технике безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед началом работы». После выполнения работ внутри компьютера следуйте инструкциям из раздела «После выполнения работ внутри компьютера».

Закройте дисплей и переверните компьютер.

Удалите винты, фиксирующие крышку основания к корпусу компьютера.

Сдвиньте и снимите крышку основания с корпуса компьютера.

Совместите защёлки на НОВОЙ крышке основания со слотами в корпусе компьютера и сдвиньте крышку основания на место.

Верните винты, фиксирующие крышку основания к корпусу компьютера.

Переверните компьютер и откройте дисплей.

ПРЕДУПРЕЖДЕНИЕ: Перед началом работы внутри компьютера прочитайте информацию по технике безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед началом работы». После выполнения работ внутри компьютера следуйте инструкциям из раздела «После выполнения работ внутри компьютера».

Отключите кабель батареи от разъёма на системной плате.

Удалите винты, фиксирующие батарею к корпусу компьютера.

С помощью кабеля батареи приподнимите батарею и освободите её от защёлок на корпусе компьютера.

Переверните компьютер и откройте дисплей максимально широко.

Нажмите и удерживайте кнопку питания в течение пяти секунд, чтобы разрядить системную плату.

Закройте дисплей и переверните компьютер.

Совместите защёлки на НОВОЙ батарее со слотами в корпусе компьютера.

Совместите отверстия для винтов на батарее с отверстиями для винтов в корпусе компьютера.

Верните винты, фиксирующие батарею к корпусу компьютера.

Подключите кабель батареи к разъёму на системной плате.

ПРЕДУПРЕЖДЕНИЕ: Перед началом работы внутри компьютера прочитайте информацию по технике безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед началом работы». После выполнения работ внутри компьютера следуйте инструкциям из раздела «После выполнения работ внутри компьютера».

ВНИМАНИЕ: Чтобы избежать потери данных, не извлекайте жёсткий диск, пока компьютер включён или находится в режиме сна.

ВНИМАНИЕ: Жёсткие диски чрезвычайно хрупки. Будьте осторожны при обращении с жёстким диском.

ПРИМЕЧАНИЕ: Вторичный жёсткий диск или твердотельный накопитель является опциональным и может быть установлен в отсек оптического привода.

Удалите винты, фиксирующие узел вторичного жёсткого диска к корпусу компьютера.

Аккуратно приподнимите узел вторичного жёсткого диска, затем поднимите защёлки, чтобы отсоединить кабель вторичного жёсткого диска от разъёма на системной плате.

Снимите узел вторичного жёсткого диска с корпуса компьютера.

Переверните узел вторичного жёсткого диска.

Удалите винт, фиксирующий узел вторичного жёсткого диска к основной скобе.

Удалите винты, фиксирующие вторичный жёсткий диск к кронштейну вторичного жёсткого диска.

Сдвиньте и снимите вторичный жёсткий диск с кронштейна вторичного жёсткого диска.

Отсоедините переходник от разъёма вторичного жёсткого диска.

Подключите переходник к разъёму вторичного жёсткого диска.

Установите НОВЫЙ вторичный жёсткий диск в кронштейн вторичного жёсткого диска.

Выровняйте отверстия для винтов на вторичном жёстком диске с отверстиями для винтов в кронштейне вторичного жёсткого диска.

Вкрутите винты, которые фиксируют вторичный жёсткий диск в кронштейне вторичного жёсткого диска.

Выровняйте отверстие для винта в сборке вторичного жёсткого диска с отверстием для винта в основном кронштейне.

Вкрутите винт, который фиксирует сборку вторичного жёсткого диска в основном кронштейне.

Переверните сборку вторичного жёсткого диска.

Вставьте кабель вторичного жёсткого диска в разъём системной платы и нажмите на защёлки разъёма, чтобы зафиксировать кабель.

Выровняйте отверстия для винтов в сборке вторичного жёсткого диска с отверстиями для винтов в основании компьютера.

Вкрутите винты, которые фиксируют сборку вторичного жёсткого диска в основании компьютера.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, прилагаемой к компьютеру, и следуйте шагам в разделе «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

Поднимите защёлку разъёма и потяните за язычок, чтобы отключить кабель платы индикатора состояния от разъёма системной платы и заправьте кабель в паз в основании компьютера.

Снимите винты, которые фиксируют сборку подлокотника (palm-rest) в основании компьютера.

Переверните компьютер и откройте дисплей максимально широко.

С помощью пластиковой лопатки отожмите сборку подлокотника от основания компьютера.

Осторожно поднимите сборку подлокотника и переверните её.

Освободите защёлки разъёмов, чтобы отключить гибкий кабель от системной платы.

Следуйте инструкциям с шага 1 по шаг 9 в разделе «Снятие клавиатуры».

Следуйте инструкциям с шага 1 по шаг 4 в разделе «Снятие платы индикатора состояния».

Следуйте инструкциям с шага 1 по шаг 4 в разделе «Снятие динамиков».

Следуйте инструкциям с шага 1 по шаг 4 в разделе «Снятие платы кнопки питания».

Следуйте инструкциям с шага 1 по шаг 4 в разделе «Установка платы кнопки питания».

Следуйте инструкциям с шага 1 по шаг 3 в разделе «Установка динамиков».

Следуйте инструкциям с шага 1 по шаг 4 в разделе «Снятие платы индикатора состояния».

Следуйте инструкциям с шага 1 по шаг 8 в разделе «Установка клавиатуры».

Подключите гибкий кабель к разъёму на системной плате.

Переверните НОВУЮ сборку подлокотника и проденьте кабель платы индикатора состояния через паз в основании компьютера.

Выровняйте сборку подлокотника над основанием компьютера и защёлкните её на место.

Закройте дисплей и переверните компьютер.

Вкрутите винты, которые фиксируют сборку подлокотника в основании компьютера.

Вставьте кабель платы индикатора состояния в разъём системной платы и нажмите на защёлку разъёма, чтобы зафиксировать кабель.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, прилагаемой к компьютеру, и следуйте шагам в разделе «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

Закройте дисплей и переверните компьютер.

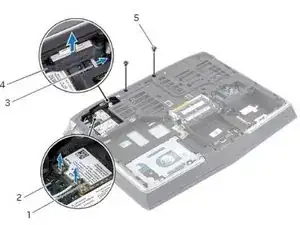

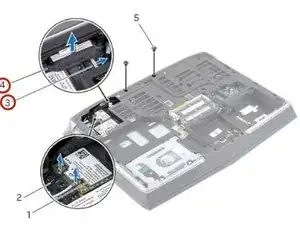

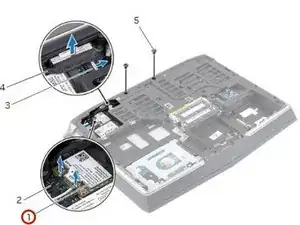

Отключите кабели дисплея и камеры от разъёмов системной платы.

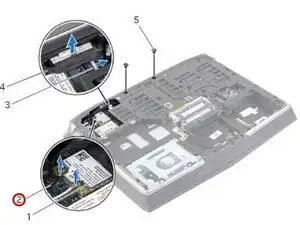

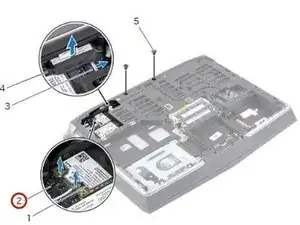

Отключите антенны от беспроводной мини-платы.

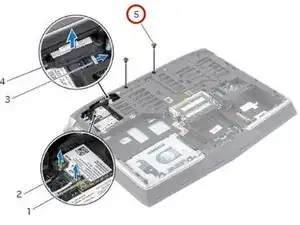

Снимите винты, которые фиксируют сборку дисплея в основании компьютера.

Переверните компьютер и откройте дисплей максимально широко.

Извлеките кабели дисплея, камеры и антенны из направляющих на основании компьютера.

Запомните прокладку кабелей дисплея, камеры и антенны и освободите кабели из их направляющих.

Проденьте кабели через вырезы в основании компьютера.

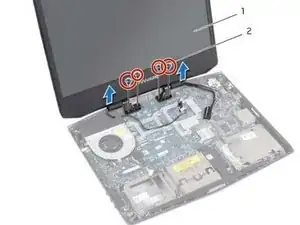

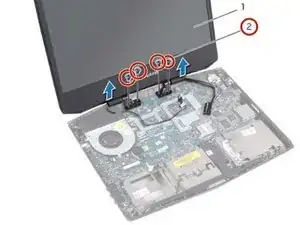

Удалите винты, крепящие сборку дисплея к основанию компьютера.

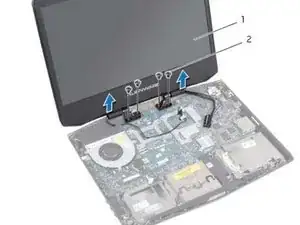

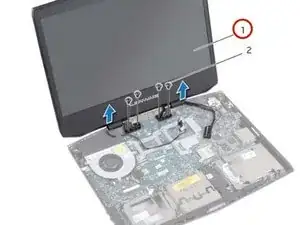

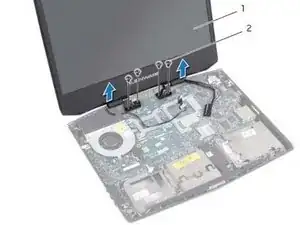

Поднимите сборку дисплея с основания компьютера.

Совместите отверстия для винтов на НОВОЙ сборке дисплея с отверстиями для винтов на основании компьютера.

Установите винты, которые фиксируют сборку дисплея на основании компьютера.

Проденьте кабели через вырезы в основании компьютера.

Закройте дисплей и переверните компьютер.

Проложите кабели дисплея, камеры и антенны через направляющие для прокладки.

Установите винты, которые фиксируют сборку дисплея на основании компьютера.

Подключите кабели дисплея и камеры к разъёмам на системной плате.

Подключите кабели антенн к беспроводной мини-плате.

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

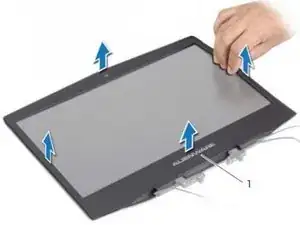

С помощью кончиков пальцев аккуратно приподнимите внутренний край рамки дисплея.

Снимите рамку дисплея с задней крышки дисплея.

Совместите НОВУЮ рамку дисплея с задней крышкой дисплея и аккуратно защёлкните рамку на месте.

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

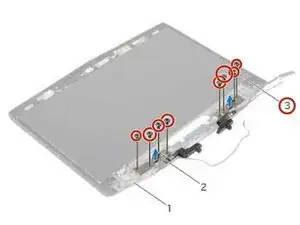

Удалите винты, которые крепят петли дисплея к задней крышке дисплея.

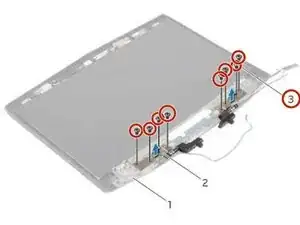

Снимите петли дисплея с задней крышки дисплея.

Совместите отверстия для винтов на НОВЫХ петлях дисплея с отверстиями для винтов на задней крышке дисплея.

Установите винты, которые фиксируют петли дисплея на задней крышке дисплея.
