Замена разъёма адаптера питания Dell Alienware 14

В этом руководстве показано, как снять и заменить разъём адаптера питания.

Шаг 1

ВНИМАНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, прилагаемую к компьютеру, и выполните шаги раздела «Перед началом работы». После выполнения работ внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

Закройте дисплей и переверните компьютер.

Шаг 2

Удалите винты, крепящие нижнюю крышку к корпусу компьютера.

Шаг 3

Сдвиньте и снимите нижнюю крышку с корпуса компьютера.

Шаг 4

Совместите защёлки на НОВОЙ нижней крышке со слотами на корпусе компьютера и сдвиньте крышку на место.

Шаг 5

Установите винты, крепящие нижнюю крышку к корпусу компьютера.

Шаг 6

Переверните компьютер и откройте дисплей.

Шаг 7

ВНИМАНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, прилагаемую к компьютеру, и выполните шаги раздела «Перед началом работы». После выполнения работ внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

Отключите кабель батареи от разъёма на системной плате.

Шаг 8

Удалите винты, крепящие батарею к корпусу компьютера.

Шаг 9

Используя кабель батареи, поднимите батарею и освободите её из защёлок на корпусе компьютера.

Шаг 10

Переверните компьютер и откройте дисплей как можно дальше.

Шаг 11

Нажмите и удерживайте кнопку питания в течение пяти секунд, чтобы разрядить остаточное напряжение на системной плате.

Шаг 12

Закройте дисплей и переверните компьютер.

Шаг 13

Совместите защёлки на НОВОЙ батарее со слотами на корпусе компьютера.

Шаг 14

Совместите отверстия для винтов на батарее с отверстиями для винтов на корпусе компьютера.

Шаг 15

Установите винты, крепящие батарею к корпусу компьютера.

Шаг 16

Подключите кабель батареи к разъёму на системной плате.

Шаг 17

ВНИМАНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, прилагаемую к компьютеру, и выполните шаги раздела «Перед началом работы». После выполнения работ внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

ПРЕДУПРЕЖДЕНИЕ: Чтобы избежать потери данных, не извлекайте жёсткий диск, пока компьютер включён или находится в спящем режиме.

ПРЕДОСТЕРЕЖЕНИЕ: Жёсткие диски очень хрупки. Будьте осторожны при обращении с ними.

ПРИМЕЧАНИЕ: Второй жёсткий диск или твердотельный накопитель является опциональным и может быть установлен в отсек оптического привода.

Удалите винты, фиксирующие узел второго жёсткого диска к корпусу компьютера.

Шаг 18

Осторожно поднимите узел второго жёсткого диска, затем поднимите защёлки и отсоедините кабель второго жёсткого диска от разъёма на системной плате.

Шаг 19

Снимите узел второго жёсткого диска с корпуса компьютера.

Шаг 20

Переверните узел второго жёсткого диска.

Шаг 21

Удалите винт, фиксирующий узел второго жёсткого диска к основной скобе.

Шаг 22

Удалите винты, крепящие второй жёсткий диск к его кронштейну.

Шаг 23

Сдвиньте и снимите второй жёсткий диск с его кронштейна.

Шаг 24

Отсоедините переходник от разъёма второго жёсткого диска.

Шаг 25

Подключите переходник к разъёму второго жёсткого диска.

Шаг 26

Поместите НОВЫЙ дополнительный жесткий диск в кронштейн дополнительного жесткого диска.

Шаг 27

Совместите отверстия для винтов на дополнительном жестком диске с отверстиями на кронштейне дополнительного жесткого диска.

Шаг 28

Установите винты, фиксирующие дополнительный жесткий диск в кронштейне дополнительного жесткого диска.

Шаг 29

Совместите отверстие для винта на сборке дополнительного жесткого диска с отверстием на основном кронштейне.

Шаг 30

Установите винт, фиксирующий сборку дополнительного жесткого диска на основном кронштейне.

Шаг 31

Переверните сборку дополнительного жесткого диска.

Шаг 32

Вставьте кабель дополнительного жесткого диска в разъем платы системы и нажмите на защелки разъема, чтобы зафиксировать кабель.

Шаг 33

Совместите отверстия для винтов на сборке дополнительного жесткого диска с отверстиями на корпусе компьютера.

Шаг 34

Установите винты, фиксирующие сборку дополнительного жесткого диска к корпусу компьютера.

Шаг 35

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

Поднимите защелку разъема и потяните за язычок, чтобы отсоединить кабель платы индикации состояния от разъема платы системы и вставьте кабель в паз на корпусе компьютера.

Шаг 36

Снимите винты, фиксирующие сборку опоры для ладони к корпусу компьютера.

Шаг 37

Переверните компьютер и откройте дисплей как можно шире.

Шаг 38

Используя пластиковую лопатку, отожмите сборку опоры для ладони от корпуса компьютера.

Шаг 39

Осторожно поднимите сборку опоры для ладони и переверните её.

Шаг 40

Освободите защелки разъема, чтобы отсоединить гибкий кабель от системной платы.

Шаг 41

Следуйте инструкциям с шага 1 по шаг 9 в разделе Удаление клавиатуры.

Следуйте инструкциям с шага 1 по шаг 4 в разделе Удаление платы индикации состояния.

Следуйте инструкциям с шага 1 по шаг 4 в разделе Удаление динамиков.

Следуйте инструкциям с шага 1 по шаг 4 в разделе Удаление платы кнопки питания.

Шаг 42

Следуйте инструкциям с шага 1 по шаг 4 в разделе Замена платы кнопки питания.

Следуйте инструкциям с шага 1 по шаг 3 в разделе Замена динамиков.

Следуйте инструкциям с шага 1 по шаг 4 в разделе Удаление платы индикации состояния.

Следуйте инструкциям с шага 1 по шаг 8 в разделе Замена клавиатуры.

Шаг 43

Подключите гибкий кабель к разъему на системной плате.

Шаг 44

Переверните НОВУЮ сборку опоры для ладони и пропустите кабель платы индикации состояния через вырез в корпусе компьютера.

Шаг 45

Совместите сборку опоры для ладони с корпусом компьютера и защёлкните сборку опоры для ладони на месте.

Шаг 46

Закройте дисплей и переверните компьютер.

Шаг 47

Установите винты, фиксирующие сборку опоры для ладони к корпусу компьютера.

Шаг 48

Вставьте кабель платы индикации состояния в разъем системной платы и нажмите на защелку разъема, чтобы зафиксировать кабель.

Шаг 49

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

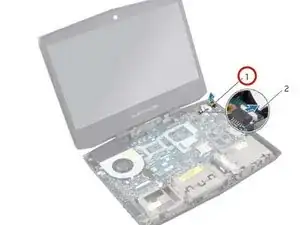

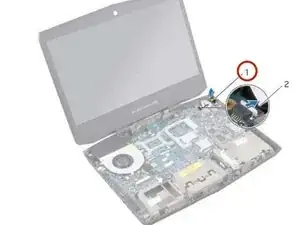

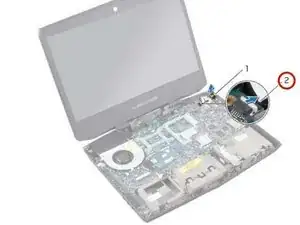

Отключите кабель tron-light от разъема системной платы.

Шаг 50

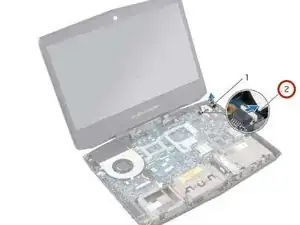

Отсоедините tron light от оптического волокна.

Шаг 51

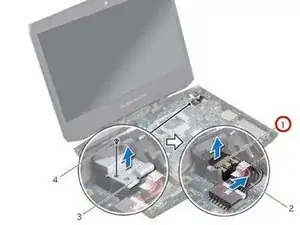

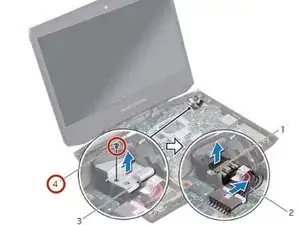

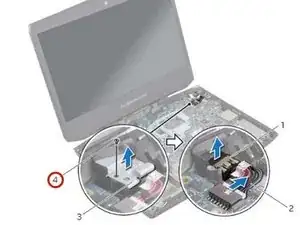

Снимите винт, фиксирующий кронштейн разъема адаптера питания к корпусу компьютера.

Шаг 52

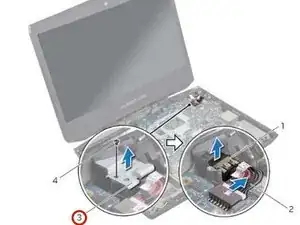

Поднимите кронштейн разъема адаптера питания и отложите его в сторону.

Шаг 53

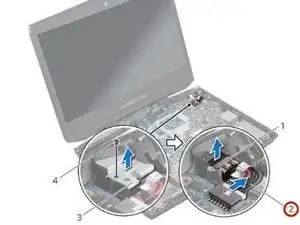

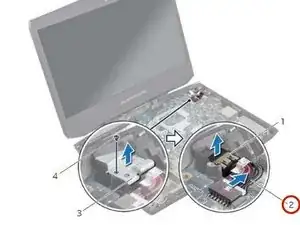

Отключите кабель разъема адаптера питания от разъема системной платы.

Шаг 54

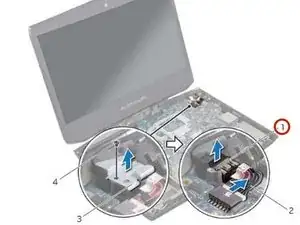

Поднимите разъем блока питания с основания компьютера.

Шаг 55

Совместите НОВЫЙ разъем блока питания с пазом на основании компьютера и вставьте разъем на место.

Шаг 56

Подключите кабель разъема блока питания к разъему на системной плате.

Шаг 57

Совместите отверстие под винт на креплении разъема блока питания с отверстием под винт на основании компьютера.

Шаг 58

Замените винт, который закрепляет крепление разъема блока питания на основании компьютера.

Шаг 59

Подключите трон-лампу к оптическому волокну.

Шаг 60

Подключите кабель трон-лампы к разъему на системной плате.

Заключение

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
