Замена модуля памяти Dell Alienware M14x

ВНИМАНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером.

ОСТОРОЖНО: Чтобы избежать электростатического разряда, заземлитесь с помощью браслета или периодически прикасайтесь к неокрашенной металлической поверхности (например, к разъёму на компьютере).

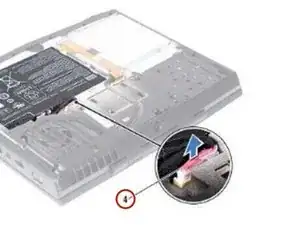

Отключите кабель аккумуляторного блока от разъёма на системной плате.

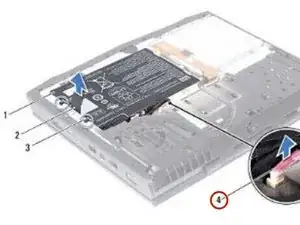

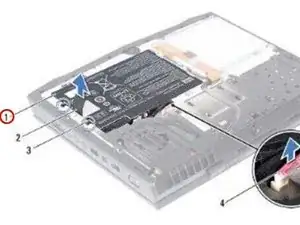

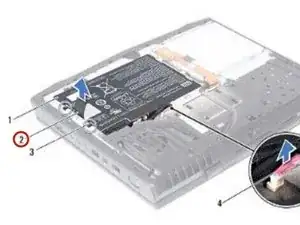

Ослабьте два захваченных винта, которыми аккумуляторный блок крепится к основанию компьютера.

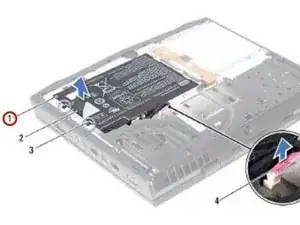

С помощью язычка приподнимите аккумуляторный блок с основания компьютера.

Поместите НОВЫЙ аккумуляторный блок в отсек для батареи и затяните два захваченных винта, которыми аккумуляторный блок крепится к основанию компьютера.

Подключите кабель аккумуляторного блока к разъёму на системной плате.

ВНИМАНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером.

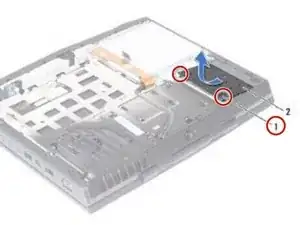

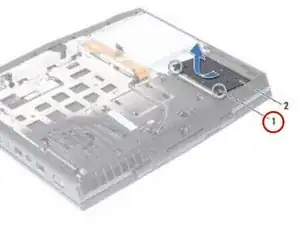

Ослабьте два захваченных винта, которыми крышка модуля памяти крепится к основанию компьютера.

Сдвиньте защёлки на крышке модуля памяти из пазов на основании компьютера.

ОСТОРОЖНО: Чтобы не повредить разъём модуля памяти, не используйте инструменты для разведения защёлок крепления модуля памяти.

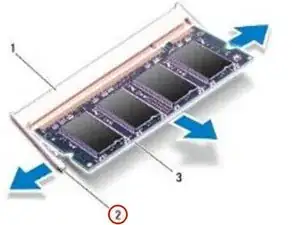

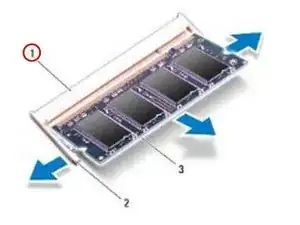

Аккуратно разведите защёлки пальцами на каждом конце разъёма модуля памяти, пока модуль не приподнимется.

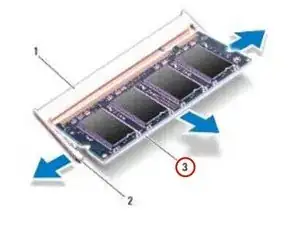

Извлеките модуль памяти из разъёма модуля памяти.

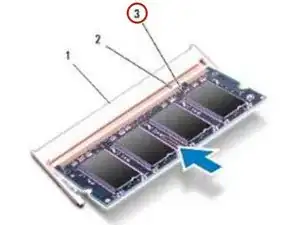

Выровняйте выемку в НОВОМ модуле памяти с выступом в разъёме модуля памяти.

Вставьте модуль памяти под углом 45 градусов в разъём и нажмите на модуль памяти вниз, пока он не защёлкнется. Если щелчка не слышно, извлеките модуль памяти и переустановите его.

Вставьте защёлки крышки модуля памяти в пазы на основании компьютера и опустите крышку модуля памяти на место.

Затяните два захваченных винта, которыми крышка модуля памяти крепится к основанию компьютера.
