Замена батарейки типа «таблетка» в Dell Alienware 14

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставлявшуюся с компьютером, и выполните шаги раздела «Перед началом работы». После выполнения работы внутри компьютера следуйте инструкциям раздела «После работы внутри компьютера».

Закройте экран и переверните компьютер.

Удалите винты, фиксирующие нижнюю крышку к основанию компьютера.

Сдвиньте и снимите нижнюю крышку с основания компьютера.

Совместите выступы на НОВОЙ нижней крышке со щелями на основании компьютера и сдвиньте крышку на место.

Установите винты, фиксирующие нижнюю крышку к основанию компьютера.

Переверните компьютер и откройте экран.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставлявшуюся с компьютером, и выполните шаги раздела «Перед началом работы». После выполнения работы внутри компьютера следуйте инструкциям раздела «После работы внутри компьютера».

Отключите кабель батареи от разъёма на системной плате.

Удалите винты, фиксирующие батарею к основанию компьютера.

Используя кабель батареи, поднимите батарею и освободите её из защёлок на основании компьютера.

Переверните компьютер и откройте экран максимально широко.

Нажмите и удерживайте кнопку питания в течение пяти секунд, чтобы разрядить системную плату.

Закройте экран и переверните компьютер.

Совместите выступы на НОВОЙ батарее со щелями на основании компьютера.

Совместите отверстия для винтов на батарее с отверстиями для винтов на основании компьютера.

Установите винты, фиксирующие батарею к основанию компьютера.

Подключите кабель батареи к разъёму на системной плате.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставлявшуюся с компьютером, и выполните шаги раздела «Перед началом работы». После выполнения работы внутри компьютера следуйте инструкциям раздела «После работы внутри компьютера».

ВНИМАНИЕ: Чтобы избежать потери данных, не извлекайте жёсткий диск, пока компьютер включён или находится в режиме сна.

ВНИМАНИЕ: Жёсткие диски крайне хрупкие. Будьте осторожны при обращении с жёстким диском.

ПРИМЕЧАНИЕ: Второй жёсткий диск или твердотельный накопитель является опциональным и может быть установлен в отсек оптического привода.

Удалите винты, фиксирующие сборку второго жёсткого диска к основанию компьютера.

Осторожно поднимите сборку второго жёсткого диска, затем поднимите защёлки, чтобы отключить кабель второго жёсткого диска от разъёма на системной плате.

Снимите сборку второго жёсткого диска с основания компьютера.

Переверните сборку второго жёсткого диска.

Удалите винт, фиксирующий сборку второго жёсткого диска к основному кронштейну.

Удалите винты, фиксирующие второй жёсткий диск к кронштейну второго жёсткого диска.

Сдвиньте и снимите второй жёсткий диск с кронштейна второго жёсткого диска.

Отключите межсоединитель от разъёма второго жёсткого диска.

Подключите межсоединитель к разъёму второго жёсткого диска.

Поместите НОВЫЙ второй жесткий диск в кронштейн для второго жесткого диска.

Установите винты, которые крепят второй жесткий диск к кронштейну для второго жесткого диска.

Выровняйте отверстие для винта в сборке второго жесткого диска с отверстием для винта в основном кронштейне.

Установите винт, который фиксирует сборку второго жесткого диска в основном кронштейне.

Переверните сборку второго жесткого диска.

Вставьте кабель второго жесткого диска в разъем системной платы и нажмите на защелки разъема, чтобы зафиксировать кабель.

Выровняйте отверстия для винтов в сборке второго жесткого диска с отверстиями для винтов в основании компьютера.

Установите винты, которые крепят сборку второго жесткого диска к основанию компьютера.

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

Поднимите защелку разъема и потяните за язычок, чтобы отсоединить кабель платы индикатора состояния от разъема системной платы и проведите кабель в паз на основании компьютера.

Снимите винты, которые крепят узел подставки для ладоней к основанию компьютера.

Переверните компьютер и откройте дисплей максимально широко.

Используя пластиковую лопатку, отожмите узел подставки для ладоней от основания компьютера.

Осторожно поднимите узел подставки для ладоней и переверните его.

Освободите защелки разъемов, чтобы отсоединить гибкий кабель от системной платы.

Выполните инструкции из шагов 1–9 в разделе Снятие клавиатуры.

Выполните инструкции из шагов 1–4 в разделе Снятие платы индикатора состояния.

Выполните инструкции из шагов 1–4 в разделе Снятие динамиков.

Выполните инструкции из шагов 1–4 в разделе Снятие платы кнопки питания.

Выполните инструкции из шагов 1–4 в разделе Замена платы кнопки питания.

Выполните инструкции из шагов 1–3 в разделе Замена динамиков.

Выполните инструкции из шагов 1–4 в разделе Снятие платы индикатора состояния.

Выполните инструкции из шагов 1–8 в разделе Замена клавиатуры.

Подсоедините гибкий кабель к разъему на системной плате.

Переверните НОВЫЙ узел подставки для ладоней и протяните кабель платы индикатора состояния через паз в основании компьютера.

Выровняйте узел подставки для ладоней над основанием компьютера и защелкните его на место.

Закройте дисплей и переверните компьютер.

Установите винты, которые крепят узел подставки для ладоней к основанию компьютера.

Вставьте кабель платы индикатора состояния в разъем системной платы и нажмите на защелку разъема, чтобы зафиксировать кабель.

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

CAUTION: Removing the coin-cell battery resets the BIOS settings to default. It is recommended that you note the BIOS settings before removing the coin-cell battery.

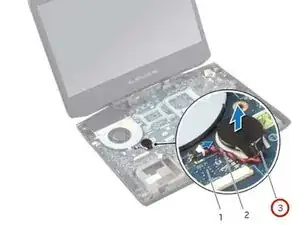

Отключите кабель кнопки питания от разъема системной платы.

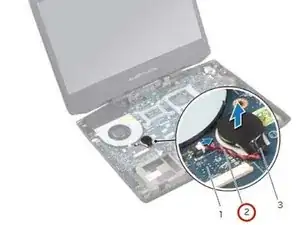

Отклейте литиевую батарейку от системной платы.

Поднимите литиевую батарейку вместе с ее кабелем со системной платы.

ПРЕДУПРЕЖДЕНИЕ: Батарея может взорваться при неправильной установке. Заменяйте батарею только на батарею того же типа или эквивалентную. Утилизируйте использованные батареи в соответствии с инструкциями производителя.

Приклейте НОВУЮ монетную батарею к системной плате.

Подсоедините кабель монетной батареи к разъёму на системной плате.
