Замена динамиков Dell Alienware 14

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри вашего компьютера ознакомьтесь с информацией по безопасности, которая прилагается к вашему компьютеру, и выполните шаги в разделе «Перед началом». После работы внутри вашего компьютера следуйте инструкциям в разделе «После работы внутри вашего компьютера».

Закройте дисплей и переверните компьютер.

Удалите винты, фиксирующие крышку основания к корпусу компьютера.

Сдвиньте и снимите крышку основания с корпуса компьютера.

Соедините вкладки на НОВОЙ крышке основания с вырезами на корпусе компьютера и сдвиньте крышку основания на место.

Замените винты, фиксирующие крышку основания к корпусу компьютера.

Переверните компьютер и откройте дисплей.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри вашего компьютера ознакомьтесь с информацией по безопасности, которая прилагается к вашему компьютеру, и выполните шаги в разделе «Перед работой внутри вашего компьютера». После работы внутри вашего компьютера следуйте инструкциям в разделе «После работы внутри вашего компьютера».

Отключите кабель батареи от разъема системной платы.

Удалите винты, фиксирующие батарею к корпусу компьютера.

Используя кабель батареи, поднимите батарею и освободите её от вкладок на корпусе компьютера.

Переверните компьютер и откройте дисплей на максимальный угол.

Нажмите и удерживайте кнопку питания в течение пяти секунд, чтобы заземлить системную плату.

Закройте дисплей и переверните компьютер.

Совместите вкладки на НОВОЙ батарее с вырезами на корпусе компьютера.

Совместите отверстия для винтов на батарее с отверстиями для винтов на корпусе компьютера.

Замените винты, фиксирующие батарею к корпусу компьютера.

Подключите кабель батареи к разъему системной платы.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри вашего компьютера ознакомьтесь с информацией по безопасности, которая прилагается к вашему компьютеру, и выполните шаги в разделе «Перед работой внутри вашего компьютера». После работы внутри вашего компьютера следуйте инструкциям в разделе «После работы внутри вашего компьютера».

ОСТОРОЖНО: Чтобы избежать потери данных, не удаляйте жесткий диск, пока компьютер включен или находится в спящем состоянии.

ОСТОРОЖНО: Жесткие диски очень хрупкие. Будьте осторожны при обращении с жестким диском.

ПРИМЕЧАНИЕ: Вторичный жесткий диск или твердотельный накопитель является опциональным и может быть установлен в отсеке для оптического диска.

Удалите винты, фиксирующие сборку вторичного жесткого диска к корпусу компьютера.

Осторожно поднимите сборку вторичного жесткого диска, а затем поднимите защелки, чтобы освободить кабель вторичного жесткого диска от разъема системной платы.

Поднимите сборку вторичного жесткого диска с корпуса компьютера.

Переверните сборку вторичного жесткого диска.

Удалите винт, фиксирующий сборку вторичного жесткого диска к основному кронштейну.

Удалите винты, фиксирующие вторичный жесткий диск к кронштейну вторичного жесткого диска.

Сдвиньте и поднимите вторичный жесткий диск с кронштейна вторичного жесткого диска.

Отключите разъединитель от разъема вторичного жесткого диска.

Подключите разъединитель к разъему вторичного жесткого диска.

Поместите НОВЫЙ вторичный жесткий диск в крепление для вторичного жесткого диска.

Сравните отверстия для винтов на вторичном жестком диске с отверстиями для винтов на креплении вторичного жесткого диска.

Замените винты, которые закрепляют вторичный жесткий диск к креплению вторичного жесткого диска.

Сравните отверстие для винта на сборке вторичного жесткого диска с отверстием для винта на основном креплении.

Замените винт, который крепит сборку вторичного жесткого диска к основному креплению.

Переверните сборку вторичного жесткого диска.

Вставьте кабель вторичного жесткого диска в разъем материнской платы и нажмите вниз на защелки разъема, чтобы зафиксировать кабель.

Сравните отверстия для винтов на сборке вторичного жесткого диска с отверстиями для винтов на основании компьютера.

Замените винты, которые крепят сборку вторичного жесткого диска к основанию компьютера.

ПРЕДУПРЕЖДЕНИЕ: Прежде чем работать внутри вашего компьютера, ознакомьтесь с информацией по безопасности, которая прилагалась к вашему компьютеру, и выполните шаги в разделе "Перед работой внутри вашего компьютера". После работы внутри вашего компьютера выполните инструкции в разделе "После работы внутри вашего компьютера".

Поднимите защелку разъема и потяните за язычок, чтобы отключить кабель платы индикатора состояния от разъема материнской платы, и вставьте кабель в слот на основании компьютера.

Удалите винты, которые закрепляют сборку подлокотника к основанию компьютера.

Переверните компьютер и откройте дисплей как можно шире.

Используя пластиковый шило, подденьте сборку подлокотника от основания компьютера.

Осторожно поднимите сборку подлокотника и переверните её.

Освободите защелки разъемов, чтобы отключить гибкий кабель от материнской платы.

Следуйте инструкциям с шага 1 по шаг 9 в разделе "Удаление клавиатуры".

Следуйте инструкциям с шага 1 по шаг 4 в разделе "Удаление платы индикаторов состояния".

Следуйте инструкциям с шага 1 по шаг 4 в разделе "Удаление динамиков".

Следуйте инструкциям с шага 1 по шаг 4 в разделе "Удаление платы кнопки питания".

Следуйте инструкциям с шага 1 по шаг 4 в разделе "Замена платы кнопки питания".

Следуйте инструкциям с шага 1 по шаг 3 в разделе "Замена динамиков".

Следуйте инструкциям с шага 1 по шаг 4 в разделе "Удаление платы индикаторов состояния".

Следуйте инструкциям с шага 1 по шаг 8 в разделе "Замена клавиатуры".

Подключите гибкий кабель к разъему на материнской плате.

Переверните НОВУЮ сборку подлокотника и пропустите кабель платы индикатора состояния через слот на основании компьютера.

Сравните сборку подлокотника с основанием компьютера и защелкните сборку подлокотника на месте.

Закройте дисплей и переверните компьютер.

Замените винты, которые крепят сборку подлокотника к основанию компьютера.

Вставьте кабель платы индикатора состояния в разъем материнской платы и нажмите на защелку разъема, чтобы зафиксировать кабель.

ПРЕДУПРЕЖДЕНИЕ: Прежде чем работать внутри вашего компьютера, ознакомьтесь с информацией по безопасности, которая прилагалась к вашему компьютеру, и выполните шаги в разделе "Перед работой внутри вашего компьютера". После работы внутри вашего компьютера выполните инструкции в разделе "После работы внутри вашего компьютера".

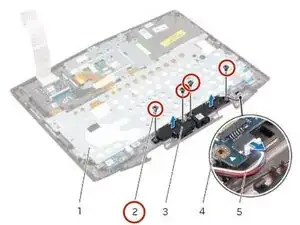

Удалите винты, которые крепят динамики к сборке подлокотника.

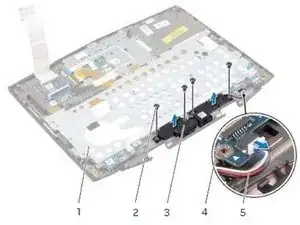

Отключите кабель динамиков от платы индикатора состояния.

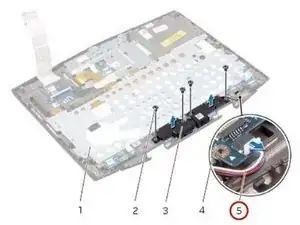

Обратите внимание на укладку кабеля динамиков и снимите кабель из направляющей.

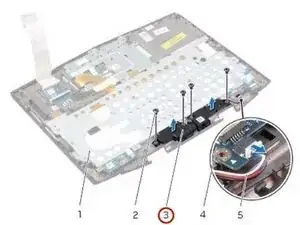

Поднимите динамики вместе с их кабелем с сборки подлокотника.

Выравните отверстия для винтов на НОВЫХ динамиках с отверстиями для винтов на узле подставки под ладонь.

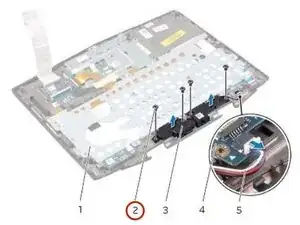

Установите винты, которые закрепляют динамики на узле подставки под ладонь.

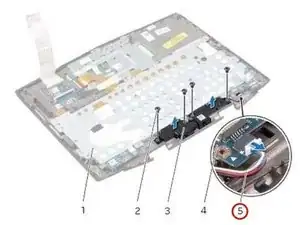

Проложите кабель динамиков через направляющую на узле подставки под ладонь и подключите кабель динамиков к разъему платы состояния.
